矢崎7114-4025 公端防水端子兼容0.3-0.5mm²电线
矢崎7114-4025是2.3II系列公端子，采用铜合金镀锡材质，支持10A电流和AC1000V耐压。兼容0.3-0.5mm²的AVS/CAVS电线，配套7157/7158系列密封件，适用于汽车线束和工业设备的中电流防水连接场景。
一、7114-4025中文数据手册
| 项目 | 参数/内容 |
|---|---|

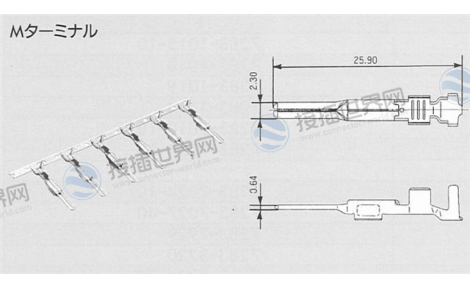

| 产品图 |
 |
| 产品型号 |
7114-4025 |
| 现货采购入口 |
7114-4025现货 |
| 品种 | 端子 |
| 系列 | 2.3II(090II)连接器 |
| 替代产品号 | -（空值） |
| 接插件品番（配对插件型号） | 7116-5044-02 |
| 防水类型 | 防水 |
| 公母（极性） | 公（公头） |
| 端子尺寸（mm） | 2.30 |
| 材质 | 铜合金 |
| 外形尺寸-长度（mm） | 25.90 |
| 外形尺寸-宽度（mm） | 2.30 |
| 外形尺寸-高度（mm） | 0.64 |
| 表面处理 | 镀锡 |
| 电流区分（电流类别） | 中电流 |
| 产品规格编号 | -（空值） |
| 操作说明番号（使用说明书编号） | -（空值） |
二、7114-4025技术参数
| 项目 | 参数/内容 |
|---|---|
| 容许电流（参考值） | 10A（参考值） |
| 低电压低电流电阻 | 3mΩ以下（初始值） |
| 绝缘电阻 | DC500V 条件下 100MΩ以上 |
| 耐电压 | AC1000V（持续1分钟） |
| 使用温度范围 | -40℃～120℃ |
三、7114-4025适配线缆数据与配套组件
| 项目 | 参数/内容 |
|---|---|
| 安装可能零部件（可安装部件） | -（空值） |
| 适用电线（mm²）- 第1组-电线品种 | AVS |
| 适用电线（mm²）- 第1组-尺寸Min | 0.30 |
| 适用电线（mm²）- 第1组-尺寸Max | 0.30 |
| 适用电线（mm²）- 第1组-对应橡胶栓 | 7158-3006-90 |
| 适用电线（mm²）- 第2组-电线品种 | AVS |
| 适用电线（mm²）- 第2组-尺寸Min | 0.50 |
| 适用电线（mm²）- 第2组-尺寸Max | 0.50 |
| 适用电线（mm²）- 第2组-对应橡胶栓 | 7157-3646、7158-3007-10 |
| 适用电线（mm²）- 第3组-电线品种 | CAVS |
| 适用电线（mm²）- 第3组-尺寸Min | 0.30 |
| 适用电线（mm²）- 第3组-尺寸Max | 0.50 |
| 适用电线（mm²）- 第3组-对应橡胶栓 | 7157-3821、7158-3006-90 |
四、7114-4025技术特征与应用场景
矢崎7114-4025是一款隶属于 2.3II(090II)系列 的防水公端子连接器。它采用铜合金镀锡材质，具有10A的中电流容量和-40℃～120℃的宽温工作范围，并支持防水功能。这些特性使其成为许多严苛环境应用的理想选择。
| 核心产品特性 | 解决的工程痛点 | 典型应用领域 |
|---|---|---|
| 10A中电流容量 | 电源电路过载风险，需要稳定电力传输 | 汽车传感器供电、小型执行机构控制、工业控制模块 |
| 防水设计 | 潮湿、水汽、液体飞溅导致电路故障 | 汽车发动机舱、户外设备接口、工业户外控制单元 |
| -40℃～120℃宽温域 | 极端高低温导致材料老化、性能失效 | 车辆动力系统、高寒/高热地区运行设备 |
| 2.3mm小型化端子 | 设备小型化趋势下的高密度连接需求 | 汽车紧凑型ECU、工业PLC紧凑I/O模块 |
| 高可靠性连接 (低电阻、高耐压) | 振动、腐蚀等因素导致连接失效 | 振动环境下的汽车、机械设备的线束连接 |
1.汽车电子系统
在汽车领域，连接器的耐环境性和可靠性至关重要。矢崎7114-4025端子非常适合以下场景：

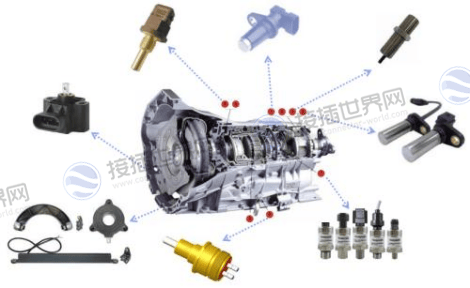

发动机舱传感器连接：
机油压力传感器、凸轮轴位置传感器等连接。发动机舱内高温、振动强烈，并存在油污和冷凝水。该端子的宽温域、防水和镀锡处理(提供耐腐蚀性)能有效应对这些挑战。
车身控制模块(BCM)信号与电源传输：
用于连接车门锁、车窗控制器等。其10A的电流容量足以驱动这些小功率执行器，小型化的设计也有助于控制模块的紧凑布局。
2.工业自动化与控制
工业环境对连接器的稳健性和长期可靠性要求极高。
PLC I/O模块外围设备连接：
用于连接接近开关、小型电磁阀及指示灯。工厂环境中粉尘、潮湿常见，该端子的防水特性和可靠的接触能保证信号和电力传输的稳定性。

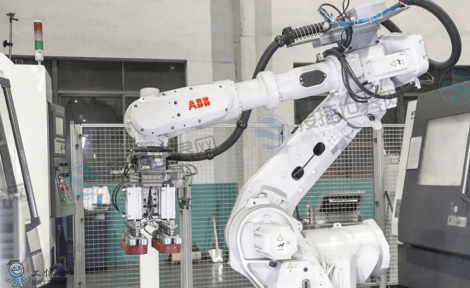

工业机器人传感器接口：
机器人工位上的视觉传感器或位置编码器。连接器需要承受持续振动，其优化的接触设计能确保连接稳定。
3.户外设备与新能源
户外设备常暴露于恶劣气候中，对防水和耐候性有硬性要求。

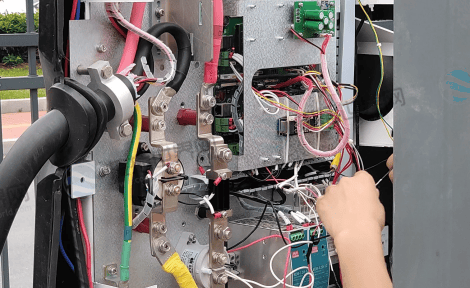

新能源车充电桩内部低压线路：
用于控制板与信号采集模块之间的连接。充电桩内部环境可能因温差产生凝露，防水功能必不可少。
户外LED照明设备控制电路：
如路灯、景观灯的驱动电源接口。需要应对雨水和大幅温度变化，端子的IP防护能力和宽温工作范围至关重要。
4.消费电子与家电
虽然此领域对成本敏感，但在高端及可靠性要求高的产品中，此类优质连接器仍有应用。

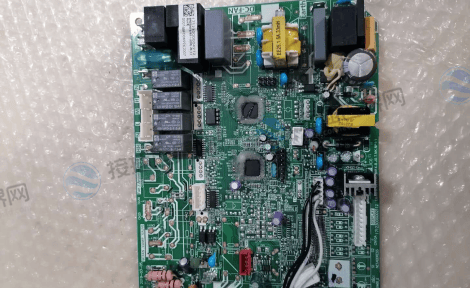

高端家电主控板电源接口：
例如洗衣机、空调的主控板与传感器、执行机构的连接。家电内部可能潮湿，稳定的连接能提升产品整体可靠性。
商用娱乐设备：
如游戏机、自动售货机的投币器和控制板的连接。这些设备使用频繁，插拔次数多，需要连接器具备高可靠性。
5. 选型优势
它属于矢崎2.3II(090II)系列连接器系统，这与配套的母端、橡胶栓等部件形成完整可靠的连接方案。统一的系列化设计便于采购和库存管理，也有利于提升生产效率。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
