矢崎7114-4026防水公头端子连接器10A中电流应用

矢崎7114-4026是一款防水公头端子连接器，专为中电流10A应用优化。采用铜合金材质，镀锡表面处理，尺寸25.90x2.30x0.64mm。支持AVS和CAVS电线，绝缘电阻100MΩ以上，耐电压AC1000V，工作温度-40℃～120℃，适用于汽车电子等严苛环境。

一、7114-4026中文参数手册

项目	参数/内容
产品图
产品型号	7114-4026
现货采购入口	7114-4026现货
品种	端子
系列	2.3II(090II)连接器
替代产品号	-（空值）
接插件品番（配对插件型号）	7116-5045-02
防水类型	防水
公母（极性）	公（公头）
端子尺寸（mm）	2.30
材质	铜合金
外形尺寸-长度（mm）	25.90
外形尺寸-宽度（mm）	2.30
外形尺寸-高度（mm）	0.64
表面处理	镀锡
电流区分（电流类别）	中电流
产品规格编号	-（空值）
操作说明番号（使用说明书编号）	-（空值）

二、7114-4026技术参数

三、7114-4026适用线缆数据与配套产品

四、7114-4026应用领域

核心产品特性与技术优势

矢崎7114-4026是一款2.3II(090II)系列公端子，专为严苛环境下的电气连接需求设计。其核心价值在于为设备线缆提供可靠、耐久的端点连接解决方案。

关键技术特性：

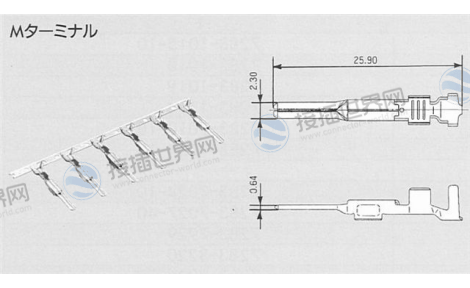

精密结构设计：2.30mm端子尺寸，25.90mm×2.30mm×0.64mm紧凑外形

优质材料选择：铜合金基材，表面镀锡处理，平衡导电性与耐腐蚀性

稳健电气性能：10A额定电流，3mΩ以下低接触电阻

宽环境适应性：工作温度-40℃～120℃，AC1000V耐压等级

防水密封兼容：配套多种规格橡胶栓，支持完整防水方案

应用场景：

1.汽车线束与电气系统

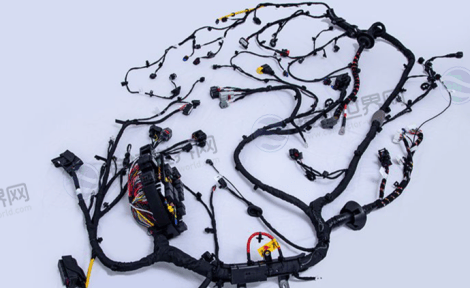

场景：发动机舱线束、车身控制模块连接

具体应用：ECU传感器连线、变速箱控制单元接口端子。

优势体现：

宽温范围(-40℃~120℃)适应发动机舱极端环境。

镀锡表面处理有效抵抗油污、潮湿腐蚀。

精准的端子尺寸确保与对应母端(7116-5045-02)可靠插接。

2.工业自动化设备

场景：PLC接线端子、传感器连接头

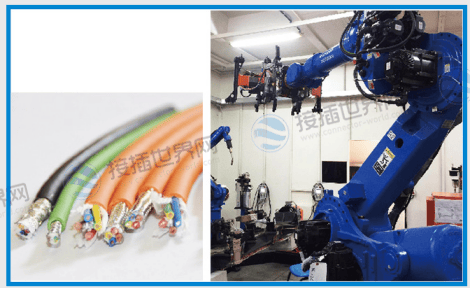

具体应用：工业机器人控制线缆、变频器信号线端子。

优势体现：

10A电流容量满足大多数工业控制需求。

低接触电阻保障信号传输稳定性。

完善的防水方案适应潮湿、油污的工厂环境。

3.户外电气设备

场景：户外照明系统、监控设备接线

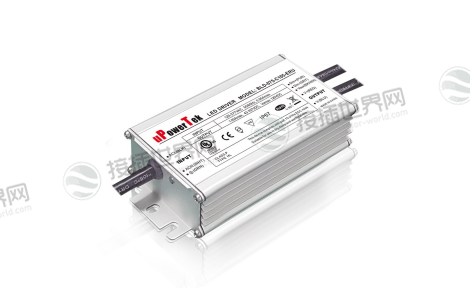

具体应用：LED路灯电源连接、安防摄像头供电端子。

优势体现：

配套橡胶栓提供IP等级防护。

镀锡处理增强抗氧化能力，延长使用寿命。

紧凑尺寸便于在狭小空间内布线安装。

4.家电与消费电子

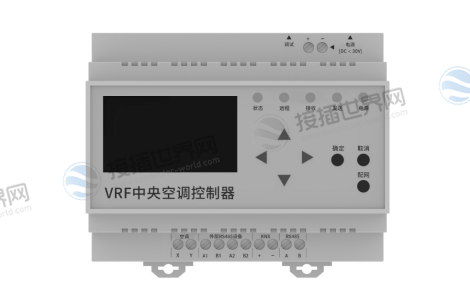

场景：空调控制器、洗衣机主板连接

具体应用：压缩机控制线端子、水位传感器接口

优势体现：

精准的0.85-1.25mm²线径兼容性。

稳定的电气性能确保设备长期可靠运行。

标准化设计便于自动化压接生产。

技术亮点与选型价值

工程设计优势

连接可靠性：优化的接触设计确保插接稳定性和低接触电阻。

环境适应性：宽温范围配合防水方案，适应多种恶劣环境。

安装便利性：明确的线径规格和配套密封件简化选型流程。

耐久性能：铜合金基材结合镀锡处理，提供优良的机械和电气寿命。

生产制造优势

标准化设计：符合2.3II系列标准，与现有工装设备兼容。

质量一致性：精密制造工艺保障端子尺寸精度和性能稳定性。

供应链成熟：完善的配套体系，提供完整的连接解决方案。

矢崎7114-4026公端子凭借其精密的制造工艺、稳健的电气性能和优异的环境适应性，在汽车电子、工业控制、户外设备等要求严苛的应用领域展现出卓越价值。特别适用于需要可靠连接、环境密封和长期稳定性的电气系统，为工程师提供了值得信赖的端子连接解决方案。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
