泰科1452503-2 1.2mm镀金母端子 F型压接兼容1-1.5mm²导线

泰科1452503-2是一款1.2mm母端子，采用镀金接触面和F型压接技术。支持1-1.5mm²(15-17AWG)导线，工作温度-40至150°C，符合DIN 72036和KOMAX自动化生产标准，适用于汽车电子和工业设备的高可靠性连接。

一、1452503-2中文数据手册

分类	详情

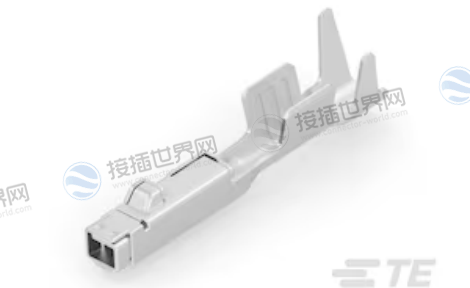

产品图
产品型号	1452503-2
现货采购入口	1452503-2现货
插座种类	180°
主要锁定特性	无尖刃主体
可密封	否
端子密封类型	非密封
端子制造	冲压成形
端子大小	1.2mm
压接类型	F型压接
端子类型	母端
对接公端宽度	1.2 mm [ .047 in ]
接触面电镀	金 (Au)
对接公端厚度	.6 mm [ .024 in ]
线缆端接方法	压接
产品端接到	导线
兼容的绝缘直径范围	1.9 – 2.4 mm [ .075 – .094 in ]
线径(AWG)	17 – 15
线径(mm²)	1 – 1.5
线径查找(mm²)	1 | 1.25 | 1.5
线径查找(AWG)	15 | 16 | 17
公端长度	16 mm [ .63 in ]
绝缘选项	非绝缘
工作温度(最大值)	150 °C [ 302 °F ]
工组温度范围	-40 – 150 °C [ -40 – 302 °F ]
符合自动化指南	是的，DIN 72036会根据版本自动保护线束，2024年6月 | 是的，KOMAX电气连接自动元件插入指南，5.0版(2018年3月)
与电线基础材料兼容	铜
封装数量	8000
封装方法	Reel
端子传导	0 – 24 A(低功率)

二、1452503-2应用场景

1、核心产品特性与价值定位

泰科1452503-2是一款180°插座型母端子，专为高可靠性电气连接场景设计。其核心价值在于为设备内部线缆连接提供稳定、耐久的端接解决方案。

关键技术特性：

精密冲压工艺：1.2mm端子尺寸，采用冲压成形制造。

优质接触材料：金(Au)接触面电镀，确保优良导电性。

宽温工作范围：-40℃至150℃工作温度，适应严苛环境。

自动化生产兼容：符合DIN 72036和KOMAX自动化指南。

稳定电流传输：支持0-24A低功率应用，兼容1-1.5mm²线缆。

2、目标应用场景深度分析

汽车电子控制系统

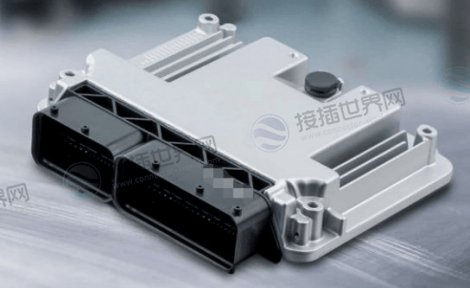

场景：发动机控制单元(ECU)内部连接

具体应用：传感器信号传输、执行器控制线路端接。

优势体现：

150℃高温耐受性适应发动机舱环境。

金镀层确保微弱信号传输的稳定性。

自动化生产兼容性提升装配效率。

工业自动化设备

场景：PLC模块接线、传感器连接

具体应用：工业机器人控制线路、变频器信号端接。

优势体现：

宽温度范围适应工厂环境波动。

F型压接确保连接可靠性。

精确的线径兼容性简化选型流程。

医疗电子设备

场景：医疗监测设备内部连接

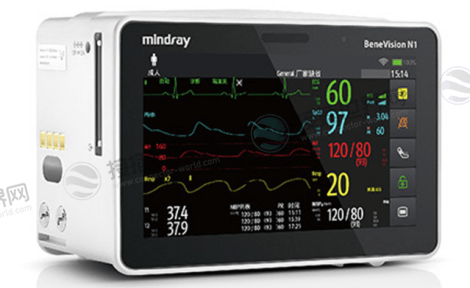

具体应用：病人监护仪信号传输、医疗成像设备接线。

优势体现：

金接触面保证信号传输精度。

稳定的电气性能确保设备可靠性。

符合医疗设备对连接器的高标准要求。

航空航天电子

场景：航电设备内部接线

具体应用：飞行控制系统、导航设备信号连接。

优势体现：

极端温度适应性满足航空环境要求。

高可靠性设计确保系统安全。

优化的接触设计抵抗振动影响。

通信设备制造

场景：基站设备内部连接

具体应用：通信模块信号传输、电源管理线路。

优势体现：

稳定的电气特性保障通信质量。

自动化生产兼容提升制造效率。

紧凑尺寸适应高密度布局需求。

3、技术亮点与选型价值

工程设计优势

信号完整性：金镀层接触面确保低电阻、高稳定性连接。

环境适应性：宽达-40℃至150℃的工作温度范围。

生产优化：完整的自动化生产指南，提升装配一致性。

可靠连接：优化的压接设计确保长期连接可靠性。

质量控制优势

材料认证：符合行业标准材料规范。

工艺标准：精密的冲压成形制造工艺。

供应链稳定：卷装包装，8000颗/卷，保障量产需求。

泰科1452503-2端子凭借其精密的制造工艺、优质的材料选择和卓越的环境适应性，在汽车电子、工业控制、医疗设备等高要求应用领域展现出突出价值。特别适用于需要高可靠性信号传输、严苛环境适应性和自动化生产兼容性的专业设备，为工程师提供了值得信赖的端子连接解决方案。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
