矢崎7114-1471 1.80mm公端子 SWP连接器防水端子

矢崎7114-1471是一款SWP系列1.80mm公端子，采用黄铜镀锡材质，额定电流9A，耐压AC1000V，工作温度-40℃~120℃。具备防水性能，兼容0.3-0.5mm²的AVS及CAVS电线，并配套7157-7812等密封件，适用于汽车线束和工业设备中要求防水的中电流连接场景。

一、7114-1471中文参数手册

项目	参数/内容

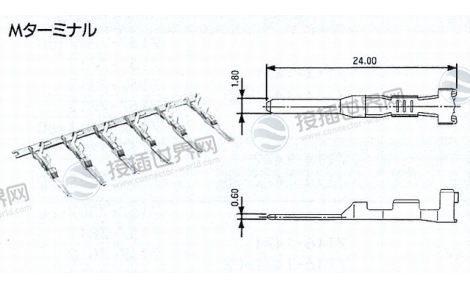

产品图
产品型号	7114-1471
现货采购入口	7114-1471现货
品种	端子
系列	SWP连接器
替代产品号	-
接插件品番（配对插件型号）	7116-1471
防水类型	防水
公母（极性）	公（公头）
端子尺寸（mm）	1.80
材质	黄铜
外形尺寸-长度（mm）	24.00
外形尺寸-宽度（mm）	1.80
外形尺寸-高度（mm）	0.60
表面处理	镀锡
电流区分（电流类别）	中电流
产品规格编号	-
操作说明番号（使用说明书编号）	-

二、7114-1471技术参数

三、7114-1471适配线缆与配套橡胶栓型号

四、7114-1471应用领域

矢崎7114-1471是SWP连接器系列中的一款防水型公端端子，具有优异的电气性能和环境适应性。该产品采用黄铜材质结合镀锡表面处理，端子尺寸1.80mm，支持0.30-0.50mm²规格电线，工作温度范围覆盖-40℃～120℃，满足中电流应用需求。

核心特性参数：

电气性能：容许电流9A，低电阻(3mΩ以下)，高绝缘电阻(100MΩ以上)

环境防护：防水设计，宽温工作范围

机械特性：耐电压AC1000V(持续1分钟)

匹配组件：配对插件7116-1471，配套橡胶栓7157-7812/7157-7897-60

1. 汽车电子系统

凭借防水特性和宽温工作能力，7114-1471在汽车电子领域具有广泛应用：

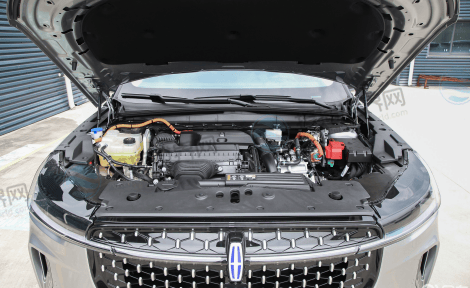

发动机舱电子设备：水温传感器、机油压力传感器、节气门位置传感器等，工作温度范围完全适应发动机舱高温环境。

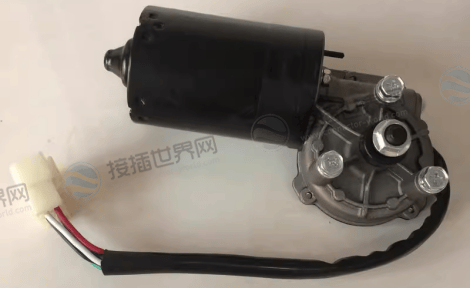

车身外部控制系统：外部灯光连接、雨刮电机、门锁执行器等，防水特性确保在洗车、雨天等潮湿环境下可靠工作。

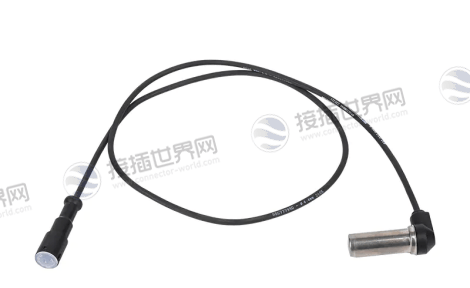

底盘电子系统：ABS轮速传感器、悬挂高度传感器等，防护等级满足底盘溅水环境要求。

2. 工业自动化设备

在工业环境中，7114-1471提供稳定的连接性能：

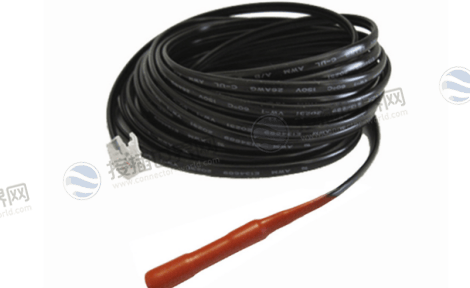

户外工业传感器：温度、压力、流量传感器连接，防水设计适应户外安装环境。

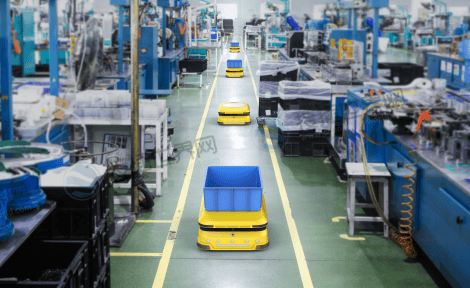

移动设备电气连接：AGV小车、移动平台电源与信号传输，抗震动的端子设计确保连接可靠性。

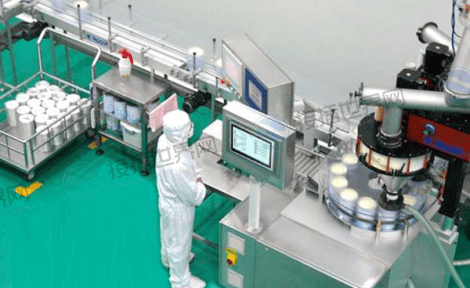

潮湿环境控制设备：食品加工机械、清洗设备等潮湿环境下的电气连接。

3. 交通运输设备

除传统汽车外，该连接器还适用于：

商用车辆电气系统：卡车、客车的外部灯具、传感器连接。

特种车辆：工程机械、农业机械的电子控制系统。

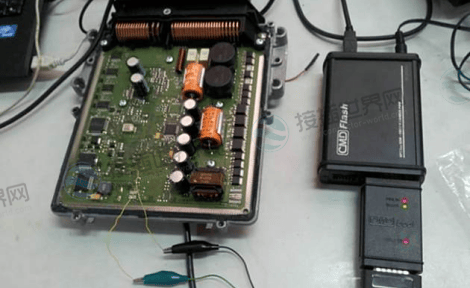

摩托车电子系统：ECU连接、传感器接口等。

4. 户外电子设备

基于其环境适应性，适用于：

户外照明系统：景观照明、路灯连接器。

监控设备：户外摄像头电源与信号连接。

新能源设备：太阳能控制器、充电桩辅助电源连接。

产品优势与选型指南

核心竞争优势

1. 可靠的环境防护：防水设计配合宽温度范围，确保在恶劣环境下稳定工作。

2. 优异的电气性能：高绝缘电阻和耐电压特性，提供安全可靠的电气连接。

3. 标准化设计：配套橡胶栓和明确的配对插件，简化系统设计流程。

4. 成熟的供应链：作为矢崎标准产品，供货稳定，质量可靠。

技术选型要点

电流匹配：9A电流容量适合大多数传感器和执行器的中电流应用。

电线规格：支持0.30-0.50mm² AVS/CAVS电线，选型时需注意匹配。

环境要求：对于长期浸水环境，建议额外评估连接器整体防水等级。

配对组件：必须使用指定橡胶栓(7157-7812或7157-7897-60)才能确保防水性能。

矢崎7114-1471连接器是专为严苛环境设计的防水解决方案，其优良的防护性能和电气特性使其在汽车电子、工业设备等领域具有广泛适用性。对于采购人员，标准化的设计和成熟的供应链确保供货稳定性;对于设计工程师，明确的技术参数和配套组件简化了系统集成难度。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
