矢崎7158-3003-90 线密封件1.5系列硅胶防水橡胶栓

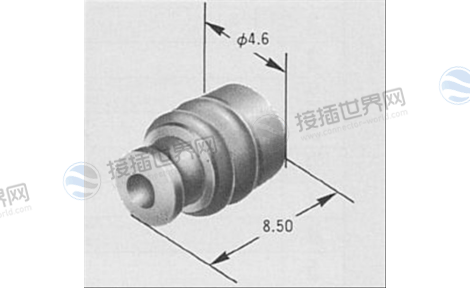

矢崎7158-3003-90是一款用于1.5(060)系列连接器的硅胶防水橡胶栓（线密封件），端子尺寸1.50mm，外形尺寸8.00×5.00×5.00mm。适用于0.30mm²的AVS及CAVS电线，并为7116-4102及7114-4102系列端子提供防水密封，确保汽车线束和工业设备连接器在恶劣环境下的可靠性与安全性。
一、7158-3003-90中文参数手册
| 项目 | 参数/内容 |
|---|---|
| 产品图 |
 |
| 产品型号 |
7158-3003-90 |
| 现货采购入口 |
7158-3003-90现货 |
| 品种 | 橡胶栓（线密封件） |
| 系列 | 1.5(060)连接器 |
| 替代产品号 | - |
| 防水类型 | 防水 |
| 端子尺寸（mm） | 1.50 |
| 公母（极性） | 共享 |
| 外形尺寸-长度（mm） | 8.00 |
| 外形尺寸-宽度（mm） | 5.00 |
| 外形尺寸-高度（mm） | 5.00 |
| 材质 | 硅 |
| 色相（颜色） | 自然色 |
| 产品规格编号 | - |
| 操作说明番号（使用说明书编号） | - |
二、7158-3003-90适配线缆与配套端子型号表
| 项目 | 参数/内容 |
|---|---|
| 适用电线（mm²）- 第1组-电线品种 | AVS |
| 适用电线（mm²）- 第1组-尺寸Min | 0.30 |
| 适用电线（mm²）- 第1组-尺寸Max | 0.30 |
| 适用电线（mm²）- 第1组-对应端子型号 | 7116-4102-02、7116-4102-08、7114-4102-02、7114-4102-08 |
| 适用电线（mm²）- 第2组-电线品种 | CAVS |
| 适用电线（mm²）- 第2组-尺寸Min | 0.30 |
| 适用电线（mm²）- 第2组-尺寸Max | 0.30 |
| 适用电线（mm²）- 第2组-对应端子型号 | 7116-4102-02、7116-4102-08、7114-4102-02、7114-4102-08 |
三、7158-3003-90应用领域
1. 汽车电子系统防护

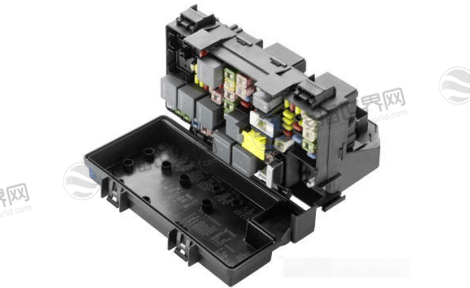

车身控制模块连接器：保护车门模块、车窗控制器、座椅调节器等连接接口，防止洗车、雨水侵入导致短路故障。
传感器线路密封：用于发动机舱传感器、底盘高度传感器等连接器的线束密封，抵御水汽、油污侵蚀。
线束总成标准化设计：通过统一密封件实现不同配置车型的线束标准化，降低生产成本。
2. 工业自动化设备防护

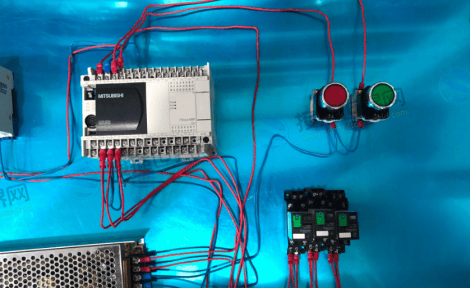

PLC连接器防护：保护工业自动化设备中PLC模块的连接接口，防止粉尘、油污进入影响设备运行。

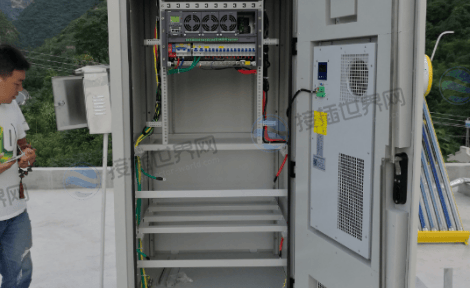

户外控制设备：用于户外控制柜、信号设备连接器的线缆入口密封，抵御潮湿、盐雾腐蚀。

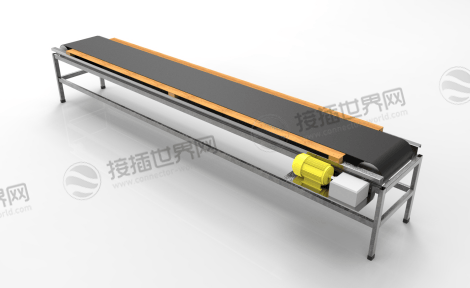

移动设备电气连接：AGV小车、传送带系统连接器的防水保护，确保在潮湿环境下的可靠运行。
3. 新能源与交通运输设备

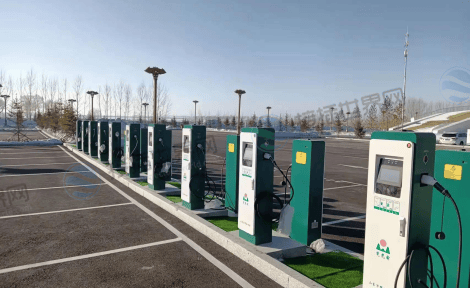

充电桩连接系统：保护充电桩连接器线缆入口，确保户外使用安全。

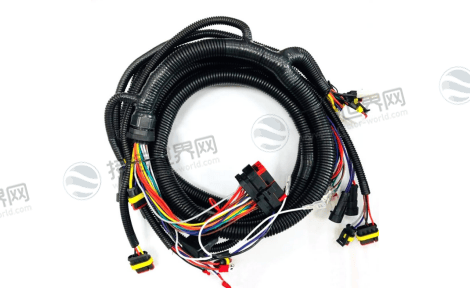

商用车辆电气系统：用于卡车、客车线束连接器的密封，提高车辆在恶劣天气下的可靠性。
工程机械电气防护：应对振动、水溅双重挑战，确保重型设备正常运行。
四、7158-3003-90优点
1. 材料科学优势
硅胶材质具备优异弹性和永久变形率。
耐高低温特性(参考汽车连接器工作温度范围)。
良好的抗老化性能，使用寿命长。
2. 工程设计优势
精确的尺寸公差控制，与1.5(060)连接器完美匹配。
优化的插入力与保持力平衡。
共享极性设计，安装无方向限制。
3. 系统兼容优势
与7116-4102系列、7114-4102系列端子完全兼容。
支持0.30mm² AVS/CAVS电线规格。
自然色外观便于视觉检测。
五、7158-3003-90选型与应用要点
技术选型要点
确认连接器系列：必须为矢崎1.5(060)系列连接器。
评估电线规格：严格匹配0.30mm² AVS或CAVS电线。
验证端子兼容性：确认使用7116-4102-02/08或7114-4102-02/08端子。
评估环境要求：根据使用环境确定密封等级需求。
六、7158-3003-90安装与使用指南
1. 安装前检查
确认连接器孔位清洁无污染。
检查橡胶栓外观完好无损伤。
确认电线规格为0.30mm²。
2. 安装步骤
将橡胶栓正确套入电线。
使用专用工具或手动压接端子。
确认橡胶栓在连接器内完全就位。
3. 安装后验证
进行防水测试验证密封效果。
定期巡检确认密封件状态。
建立维护记录档案。
使用注意事项
严禁使用润滑剂：影响硅胶密封性能。
避免锐器损伤：防止安装过程中划伤密封面。
定期检查更换：建议每2年或维修时检查橡胶栓状态。
正确存储条件：避光、防潮、远离化学品。
经济效益分析
成本节约：避免因连接器进水导致的维修成本。
库存优化：标准化设计减少配件种类。
生产效率：快速安装设计降低装配工时。
质量提升：提高产品整体可靠性和使用寿命。
矢崎7158-3003-90橡胶栓虽是小部件，却在连接器系统防护中扮演着关键角色。其优异的密封性能、精确的兼容性和可靠的质量，使其成为汽车电子、工业设备等领域不可或缺的防护组件。
对于采购人员，该产品的标准化设计和明确兼容性确保采购计划顺利执行;对于设计工程师，其可靠的密封性能为产品整体质量提供有力保障。
对于质量工程师，严格的生产标准和质量控制确保每件产品都能满足使用要求。
在日益注重产品可靠性和安全性的今天，正确选择和使用线密封件已成为电气连接系统设计的基本要求。矢崎7158-3003-90以其卓越的性能和可靠性，无疑是1.5(060)连接器系统防水密封的理想选择。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
