矢崎7183-7771-80母头外壳 91系列RK 3极密封连接器
矢崎7183-7771-80是一款91系列RK 3极母头外壳，采用PBT材质，额定电流6A，耐压AC1000V，工作温度-40℃至110℃。具备密封性能，兼容7116-1466等系列端子及7158-3121-80等密封件，为汽车线束及其他线束连接提供可靠的密封连接解决方案。
一、7183-7771-80中文数据手册
| 项目 | 数值/信息 |
| 产品图 |
 |
| 产品型号 |
7183-7771-80 |
| 现货采购入口 |
7183-7771-80现货 |
| 零件分类 | 外壳（Housing） |
| 产品系列 | 91 Connector RK 系列 |
| 替代零件号 | 无 |
| 配对零件号 | 7282-7771-80 |
| 连接类型 | 线束连接器（Wire Harness Connector） |
| 密封状态 | 密封（Sealed） |
| 性别类型 | 母头（Female） |
| 引脚数量 | 3 极（3P） |
| 接线片尺寸（mm） | 1.00 |
| 材质 | 聚对苯二甲酸丁二醇酯（PBT） |

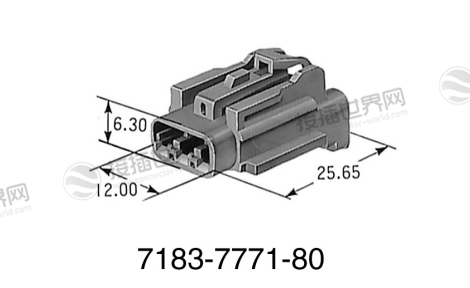

| 外形尺寸 - 长度（mm） | 25.65 |
| 外形尺寸 - 宽度（mm） | 17.00 |
| 外形尺寸 - 高度（mm） | 15.60 |
| 镀层 | 无 |
| 颜色 | 棕色（BROWN） |
| 混合类型 | 否（NO） |
| 卡扣安装结构 | 无（NO） |
| 应用螺栓 | 无 |
| 兼容孔径（mm）- 最小值 | 无 |
| 兼容孔径（mm）- 最大值 | 无 |
| 兼容板厚（mm）- 最小值 | 无 |
| 兼容板厚（mm）- 最大值 | 无 |
| 电流等级 | 小型（SMALL） |
| 产品标准号 | CE24-EN-0019 |
| 操作手册号 | 无 |
| 允许电流（参考值） | 6A（参考值） |
| 低压低电流电阻 | 最大 10 毫欧（初始值） |
| 绝缘电阻 | 最小 100 兆欧（500VDC 条件下） |
| 耐压 | 1000V AC（1 分钟） |
| 温度范围 | -40 至 110℃ |
| 端子（可安装组件） | 7116-1466-02、7116-1466-08、7116-1469-02、7116-1469-08 |
| 线密封件（可安装组件） | 7158-3120-90、7158-3121-80 |
| 虚塞（可安装组件） | 7157-3992-90 |
| 可安装零件（可安装组件） | 7158-4883 |
二、7183-7771-80应用领域
矢崎7183-7771-80是一款专为严苛环境设计的3极母头密封连接器外壳。其紧凑的结构、稳健的电气性能以及宽广的工作温度范围，使其在需要可靠多路信号传输和良好环境耐受性的场合中表现出色。
1、汽车电子系统
在汽车电气系统中，该连接器能应对车身电子和舒适性系统的连接需求。

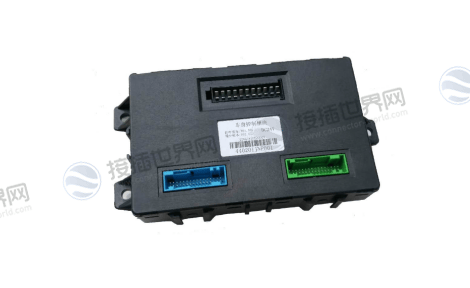

车身控制模块：适用于集成化的车门控制单元、座椅调节模块、空调控制系统等多路信号连接。其3极设计便于整合电源与多路控制信号，简化线束布局，密封特性可应对车内潜在的潮湿环境。

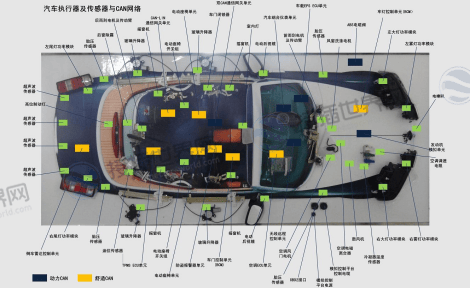

传感器与信息娱乐系统：连接车载传感器集群或作为信息娱乐系统的接口，其6A电流承载能力和稳定的电气性能能满足相关组件的供电及信号传输需求 。

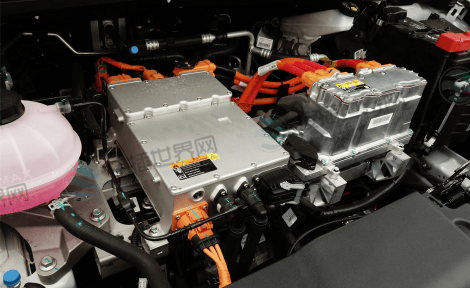

新能源车低压系统：在电池管理系统(BMS)、车载充电机的低压通信及控制接口中，其耐电压性能(AC1000V/1分钟)和密封性提供稳定连接 。
2、工业自动化控制
在工业环境中，它为PLC模块、传感器网络和执行器提供可靠的集中连接。

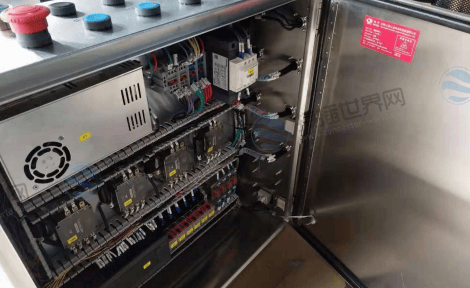

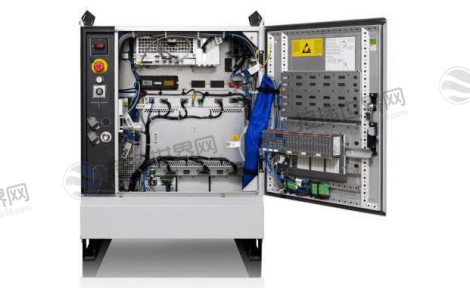

工业控制柜I/O连接：用于PLC与现场传感器、按钮、指示灯的连接。PBT材质提供良好的耐化学性与机械强度，有助于抵御车间常见的油雾、粉尘干扰 。
设备内部布线：适用于自动化设备内部多个传感器或执行器的线对线或线对板连接，紧凑的尺寸有助于在有限空间内实现高密度布线。
3、户外设备与低压电器
凭借密封和优异的耐候性，此连接器也常用于户外或环境复杂的低压设备。
户外照明控制：可用于复杂的户外LED照明系统或多功能广告灯箱的内部连接，其宽温范围适应昼夜温差。

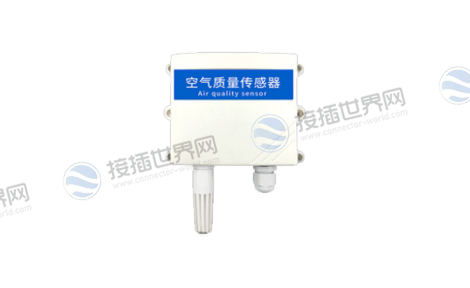

环境监控设备：连接户外安装的温湿度、空气质量等传感器，密封设计抵御雨淋和湿气侵蚀。
三、产品核心优势
选择矢崎7183-7771-80，能为您的设计和生产带来以下好处：
可靠的环境适应性：密封设计配合-40℃～110℃的宽温工作范围，确保在复杂工况下长久稳定运行 。
稳健的电气性能：6A的电流容量和优异的绝缘耐压性能(AC1000V/1分钟)，保障连接稳定安全 。
高密度与标准化连接：3极设计在有限空间内实现多路信号或电源的传输，有助于系统集成和小型化。作为矢崎91 Connector RK系列的一员，其标准化设计便于库存管理和自动化组装。
完整的配套体系：明确的配对插件 (7282-7771-80) 和配套组件(线密封件、虚塞)信息，简化了物料选型和供应链管理。
四、选型与应用要点
在实际应用此连接器外壳时，请务必注意以下几点：
1.确保正确密封：
密封功能的实现，强烈依赖于指定的配套线密封件(7158-3120-90或7158-3121-80)。务必根据所选电线规格选用正确的密封件并正确安装。未使用的孔位需用指定的虚塞 (7157-3992-90) 封堵以维持完整的防护等级。
2.电流与温度考量：
6A为参考值，实际应用需考虑温升、线束捆扎密度及环境温度等因素，建议预留适当余量。
若应用环境温度可能长期接近甚至超过110℃的上限，需要评估其对长期性能的影响。
3.端子匹配与压接：
务必使用指定的配套端子(7116-1466-02等)。推荐使用与端子匹配的专业压接工具，以确保压接质量，获得低而稳定的接触电阻。
总而言之，矢崎7183-7771-80连接器外壳是一款在汽车电子和工业控制等领域表现可靠的多引脚密封连接解决方案。
对于采购人员，其明确的配套信息和品牌通用性有利于供应链管理。
对于工程师，其稳健的电气与环境性能、高密度的引脚配置以及便于集成的设计，为设备在严苛环境下的可靠性提供了有力支撑。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
