泰科2415532-1是一款单行单位母端子护套连接器，设计用于线到板或线到线的信号电路连接。其特性包括90°出线角度优化布线空间、0.5mm接合插针直径、3A最大额定电流及压接端接方式，确保电气稳定性。具备可密封功能，适配RG 174电缆和自由悬挂安装，壳体乌黑色，无屏蔽结构，同时保证位置固定能力，适用于工业自动化、医疗设备等需要可靠小电流信号传输的环境，体现TE品牌的高耐用性和环境适应性。
一、2415532-1中文手册
| 分类 | 详情 |
|---|---|

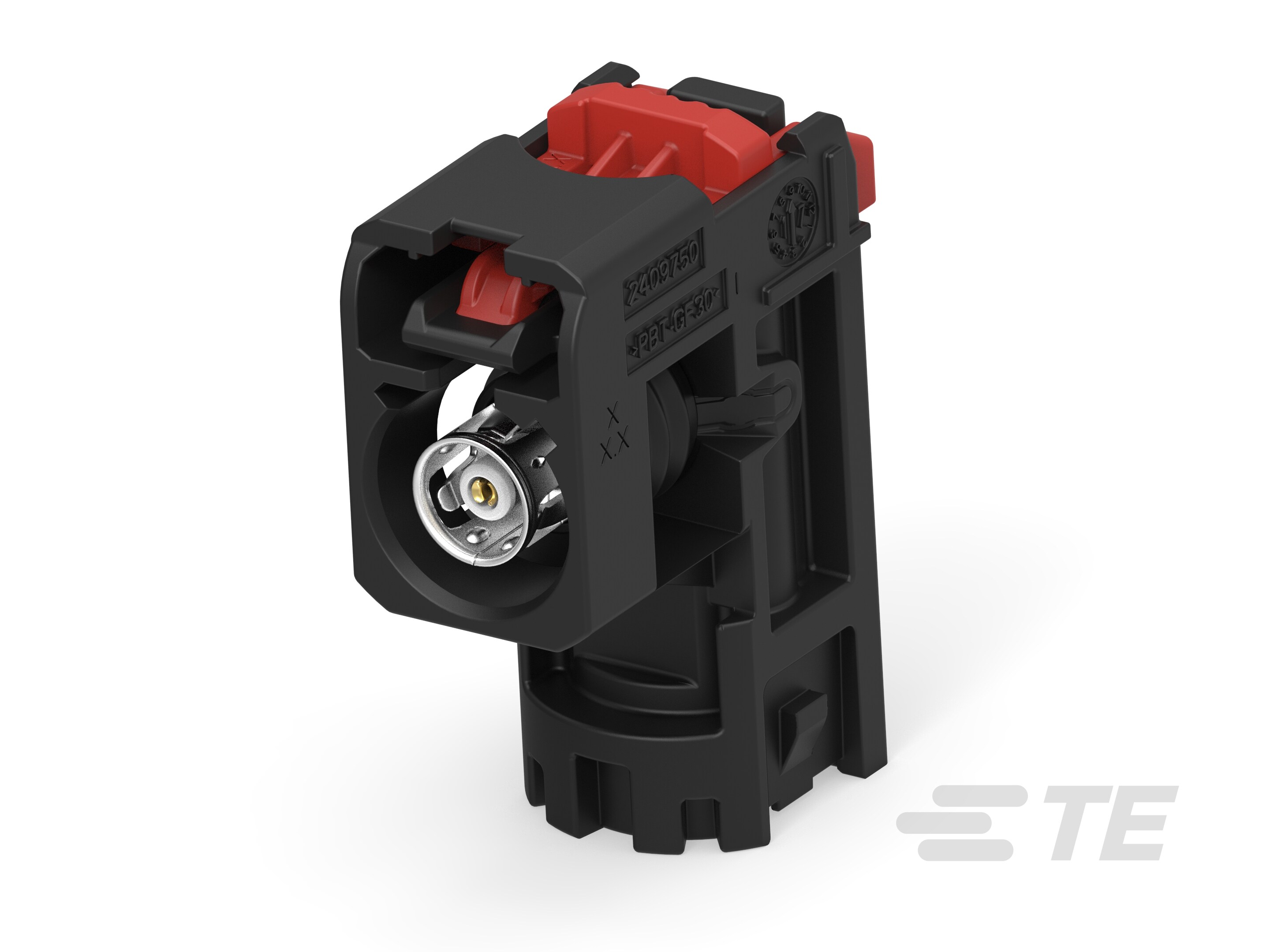

| 产品图 |  |
| 产品型号 | 2415532-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到板 | 线到线 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 90° |
| 连接器和键控代码 | A |
| 接合插针直径 | .5mm[.02in] |
| 端子额定电流（最大值）(A) | 3 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 电缆类型 | RG 174 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2415532-1现货 |
| 原厂手册 | 2415532-1数据手册.PDF |
二、2415532-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2402264-1 |  |
| 更多配套型号查询 | 2415532-1配套型号大全 |
三、2415532-1适用领域
泰科2415532-1连接器凭借其高防护性、信号稳定性及安装灵活性，在多种复杂场景中提供可靠连接支持，适用于以下关键领域：
1. 工业自动化与机械控制：可密封设计及自由悬挂安装适应高振动、多尘环境（如工厂生产线与机床设备），确保传感器信号与控制电路的稳定传输，线到板/线到线连接方式支持紧凑布局。
2. 汽车电子系统：键控代码A机制（对接插针直径0.5mm）防止误插，额定电流3A适配车载ECU、传感器等低电流信号场景，保障行车安全性与系统可靠性。
3. 户外能源设备：RG 174电缆类型与自由悬挂安装优化紧凑空间部署，可密封特性抵抗雨水、沙尘侵袭，适用于太阳能逆变器、风力发电机组等暴露环境。
4. 医疗仪器与设备：防护性结构简化消毒流程，避免液体渗入风险，适用于内部布线环境（如诊断仪器），确保信号传输准确性。
5. 通信与数据传输：单行1位布局（线到板/线到线连接支持灵活配置），平衡连接密度与信号完整性，适配路由器、基站内部低干扰信号传输需求。
该连接器通过键控对准、可靠端接（压接方法）及高防护特性，实现复杂场景中的长期稳定性，乌黑色外壳增强工业现场的耐用辨识度。
四、2415532-1常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂安装方式在振动或外力作用下易发生位移或脱落。
方案：增加应力消除部件（如卡扣、绑带）固定线缆，优化线束走向分散应力；必要时增设支撑结构提升整体稳定性。
2. 密封性能失效
问题：IP67防护依赖密封面贴合度，潮湿环境（>80%RH）或污染易导致渗液。
方案：定期清洁密封面沟槽，更换硅胶增强密封圈；控制环境湿度至≤80%RH，避免腐蚀性介质接触。
3. 端子接触异常
问题：1.2mm母端子压接高度超公差（±0.2~0.5mm）或氧化引发电阻升高。
方案：采用校准工具精确控制压接高度；使用专用导电清洁剂处理氧化层；严重时更换原厂端子。
4. 壳体结构损伤
问题：尼龙6/6外壳暴露于强酸/碱或>125℃高温环境时易变形脆化。
方案：规避化学腐蚀源，高温场景替换为金属外壳兼容型号；每季度检查壳体完整性。
5. 键控对位偏差
问题：键控代码A未与公端精准匹配，导致插接失效。
方案：预安装阶段核验键控代码及端子序列；使用导向夹具辅助定位，确保轴向无偏差插合。
