泰科TE 1-2428482-4连接器中文手册_现货采购_配套型号指南
TE Connectivity的泰科1-2428482-4连接器是一款高速数据专用插头，采用2行6位设计，中心间距8mm。它以压接方式端接电线和电缆，支持180°出线角度及Z键控代码定位，确保连接稳定性。安装类型为自由悬挂，壳体呈水蓝色，适用于缆到板和缆到缆连接系统。工作温度范围宽广（-40至105°C），适用于恶劣环境高速数据传输，具备位置保障功能，但无屏蔽密封特性。该产品体现了TE品牌的高可靠性与耐用机械性能。
一、1-2428482-4中文手册
| 分类 | 详情 |
|---|---|

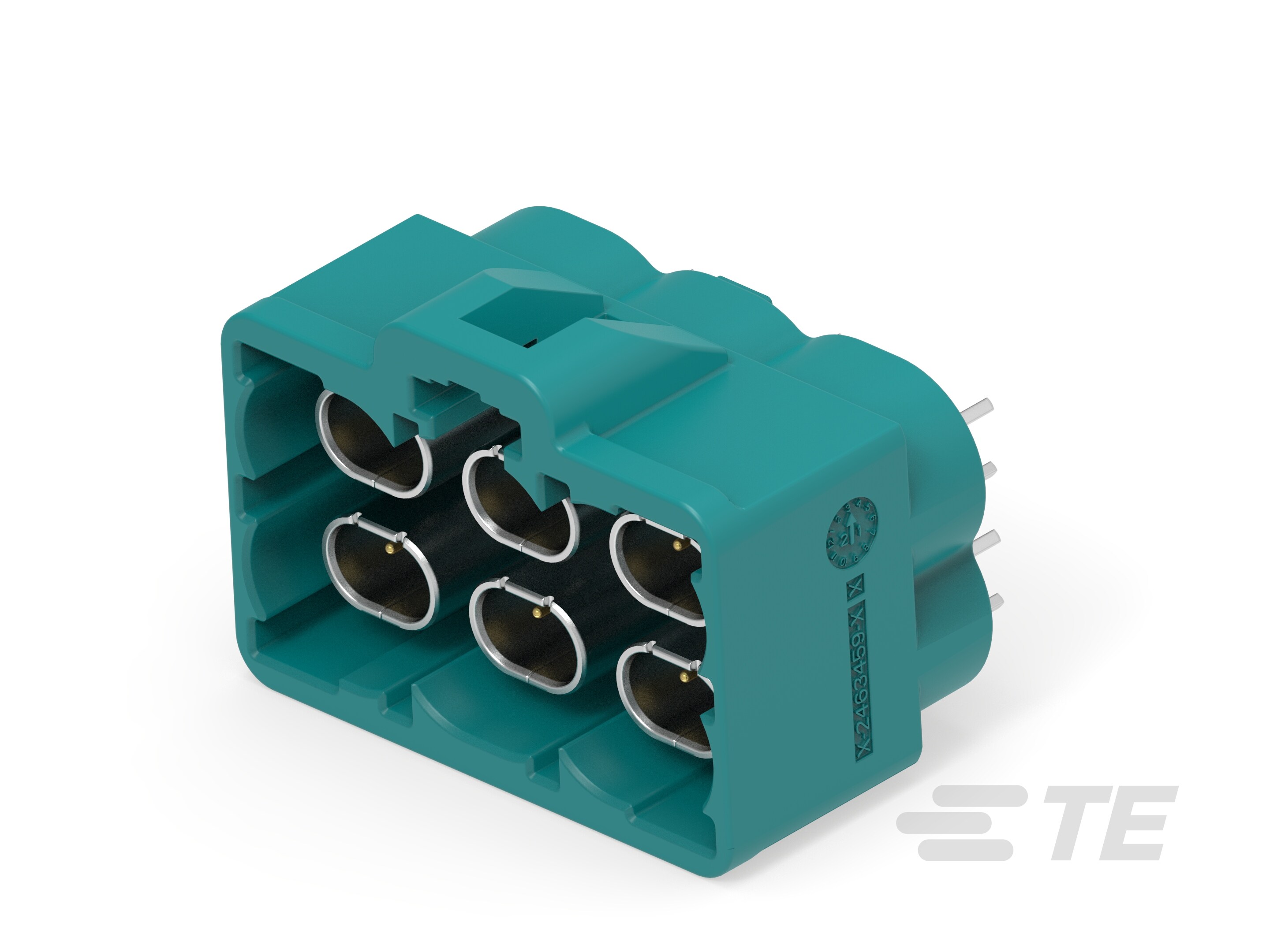

| 产品图 |  |
| 产品型号 | 1-2428482-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到板 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 插头 |
| 行数 | 2 |
| 位数 | 6 |
| 出线角度 | 180° |
| 连接器和键控代码 | Z |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 水蓝色 |
| 中心线（间距） | 8mm[.314in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 1-2428482-4现货 |
| 原厂手册 | 1-2428482-4数据手册.PDF |
二、1-2428482-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 3-2463460-4 | 暂无 |

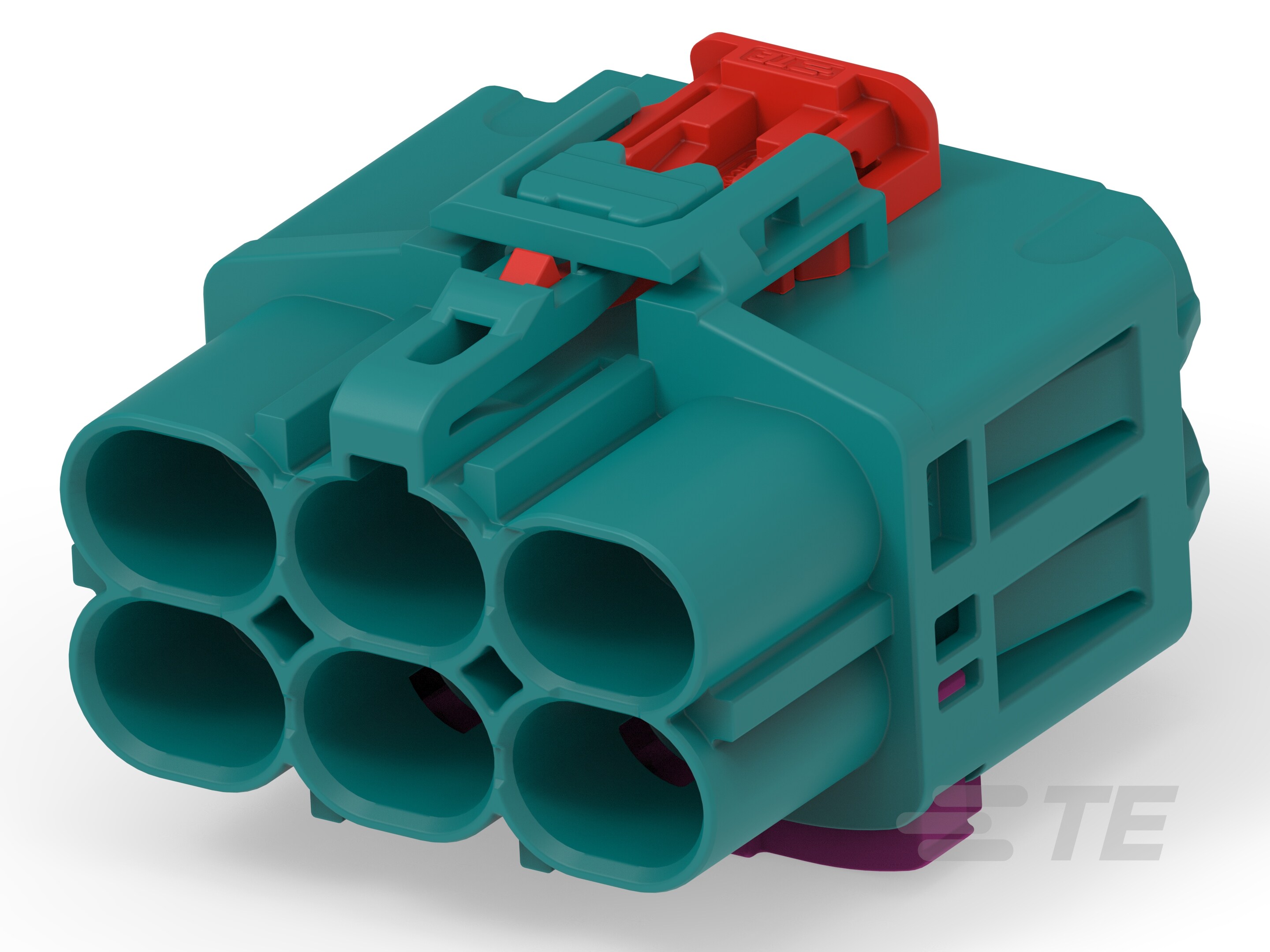

| 1-2463460-4 |  |
| 更多配套型号查询 | 1-2428482-4配套型号大全 |
三、1-2428482-4适用领域
泰科1-2428482-4连接器通过其宽广工作温度范围、精准对位机制及高速数据传输能力，确保在严苛环境中实现稳定连接，主要应用于以下领域：
1. 工业自动化与机械控制：8mm间距的双排6位布局（支持高密度连接）与-40°C至105°C温度耐受范围，适应工厂环境中的振动与温度变化；自由悬挂安装简化电缆管理，适用于传感器信号传输与设备控制链路的长期稳定运行。
2. 汽车电子系统：键控代码Z提供防误插保障，配合高速数据电路设计（满足CAN总线等需求）与180°出线角度优化空间布局，适用于车载ECU、线束接口及车载通信模块，确保极端温度下（-40°C至105°C）行车安全与数据完整性。
3. 通信与数据传输：高速数据电路应用优化信号完整性，缆到板/缆到缆结构支持路由器、交换机及基站内部高速连接；2行6位设计平衡空间利用率与抗干扰能力，保障5G设备及数据中心的高效数据传输。
4. 消费电子与家电：压接线缆端接确保可靠连接，105°C最高工作温度适配家电内部高温环境（如智能家居控制板）；水蓝色外壳提升辨识度，适用于电视、音响及智能设备的紧凑布线需求。
5. 医疗仪器与设备：宽广温度范围支持消毒环境下的稳定运行，位置保证机制减少连接故障风险；压接技术简化维护流程，适配医疗设备内部线缆连接（如监护仪与便携诊断设备），避免信号失真影响诊断精度。
该连接器结合键控对准、自由悬挂安装及耐温性，在高速数据场景中提供高密度、高可靠连接方案，水蓝色外壳进一步增强工业与消费场景中的视觉识别性。
四、1-2428482-4常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装缺乏固定支撑点，在振动或外力作用下易导致连接器位移或脱出。
方案：增设应力消除附件（如卡扣或绑带），确保电缆受力均匀分布，或引入辅助支撑结构分散机械应力。
2. 端子接触不良
问题：压接端接不当（如高度偏差超±0.2~0.5mm公差）或氧化反应增大接触电阻，影响高速数据传输稳定性。
方案：严格按压接高度标准操作，使用专用清洁工具去除端子氧化层，必要时更换端子以恢复可靠性。
3. 外壳热变形或老化
问题：塑料壳体在高温环境（接近105°C上限）易软化变形，或在长期使用中因热应力加速老化。
方案：避免在极限温度下连续运行，高温场景下优化散热措施或评估更换耐高温替代材料。
4. 键控错位或连接不稳定
问题：键控代码Z未与匹配公端正确对准，导致端子排列偏差和连接失效。
方案：安装前核对两端键控代码Z及端子序列，利用对准工具辅助定位，确保插接过程精准可靠。
