汽车线路连接器正确使用指南：安装步骤与维护技巧详解

汽车线路连接器是车身电气系统的核心组件，其接触不良或短路会导致设备失灵甚至安全隐患。正确使用汽车线路连接器不仅能提升系统可靠性，还可减少80%的电路故障风险。接插世界网结合工程规范与实操案例，从选型、安装、检测到维护，系统解析汽车线路连接器怎么用，覆盖传统燃油车与新能源汽车场景，助力用户规避操作误区。

一、连接器基本操作规范

1. 分离操作：

汽车连接器均设计锁止结构，分离时需先解除锁扣。例如：

带侧夹的连接器：按压夹子松开锁件，再拔下插头，严禁直接拉扯导线。

带锁环的插座：提起锁环后断开，避免强制分离导致固定桩断裂。

2. 连接操作：

清洁与检查：确保端子无氧化、弯折，密封圈无老化。防水型连接器需填充专用油脂(如被污染需更换)。

对插锁定：对准导向槽(倾斜角度≤3°)，完全插入直至听到“咔嗒”声，再滑动副锁(如泰科NanoMQS系列)或旋紧螺纹套筒(扭矩0.6~1.2 N·m，如莫仕MX150)。

二、导线处理与固定方法

1. 颜色与功能匹配：

导线颜色对应不同功能：

黑/棕色：接地线或电源线;

白/黄色：控制灯线;

蓝色：传感器信号线;

绿/黑：数据传输线。

2. 固定要点：

使用扎带将线束固定于指定位置，避开排气管、旋转部件等危险区域;

护孔套需卡入槽内防扭曲，线夹开口朝下以防积水。

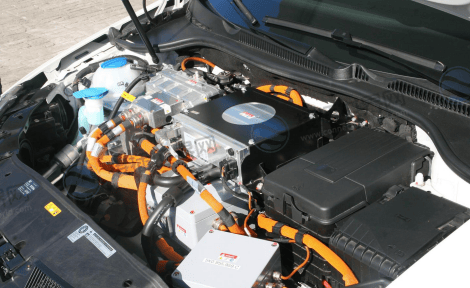

三、新能源汽车充电连接器专用指南

1. 适配与插入：

选择兼容类型(Type 1美标/Type 2欧标)，检查接口无污损;

完全插入直至锁定声响起，未锁死可能导致充电中断或电弧烧蚀。

2. 充电流程管理：

启动充电后，定期检查连接状态，发现过热立即停止;

结束充电时，先通过车辆系统停止供电，再按压释放钮拔出，严禁暴力拆卸。

四、防水连接器的特殊处理

1. 安装步骤：

剥线后，将内芯插入连接孔，用压线钳固定;

旋转外壳至卡住，并用螺丝加固，最后用万用表测试通路。

2. 拆卸注意事项：

断电后清洁接口，拆卸时用端子钳松开卡扣;

重新安装时需更换老化密封圈，并涂抹介电膏增强密封性。

五、安装后的必检流程

安装完成后需进行四项关键检测：

六、日常维护与故障应急

1. 周期性维护：

清洁：用无水乙醇棉签清理端子氧化层(禁用砂纸，避免金属损伤);

密封检查：雨季前按压密封圈，回弹时间需<2秒。

2. 故障处理：

过热烧蚀：外壳发黄变形时，更换高载流型号(如矢崎150%余量版本);

信号丢包：用网络分析仪检测屏蔽层接地电阻，补充铜箔接地。

汽车线路连接器的正确使用是保障车辆电气安全的核心。从规范分离/连接操作、匹配导线功能、严格检测密封性，到新能源接口的适配管理，每一步都需遵循技术标准。日常维护中，定期清洁端子和检查密封圈能延长连接器寿命3倍以上。掌握这些实操要点，用户可彻底解决汽车线路连接器怎么用的难题，确保电路零风险运行。如遇复杂故障，建议参照厂商手册或联系专业工程师处理。
