直插式引线连接器端子接线教程 步骤与注意事项分享

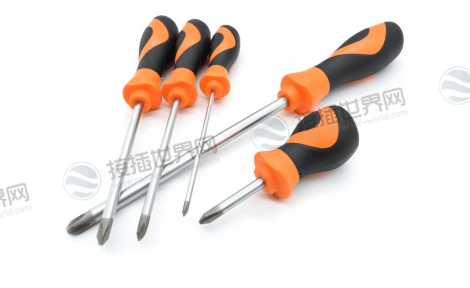

直插式引线连接器端子接线需要准备好带刻度调节的剥线钳、专用压接钳、斜口钳、十字螺丝刀、万用表，使用这些工具能够大大的提升接线效率以及质量，接插世界网将详解接线的正确方法，以及实用技巧和常见问题解决方案，帮助大家掌握专业的接线技术。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、接线工具选择与注意事项

在接线时是必须要使用到对应的工具的，合适的工具不仅能提高工作效率，更能保证接线质量。

工具清单：

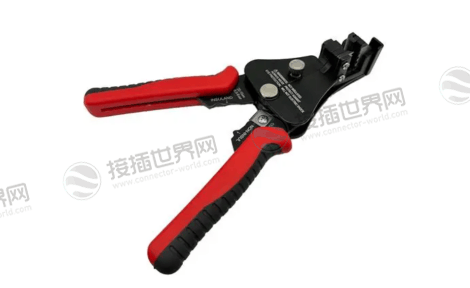

剥线钳，建议选用带刻度调节的型号，可精确控制剥线长度。

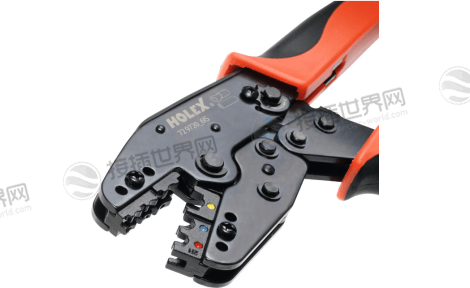

专用压接钳

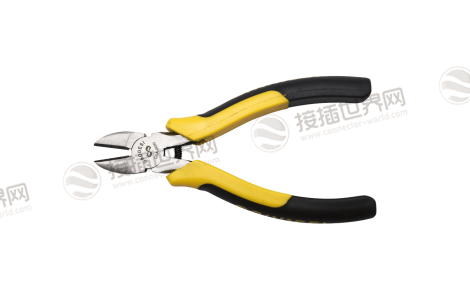

斜口钳

万用表

注意事项：

1、线缆的处理事接线过程中非常重要的一个环节，要根据端子规格确定剥线长度，通常为8到10毫米，在使用剥线钳时要注意调整刀口的深度，不能损伤到线缆的铜丝。

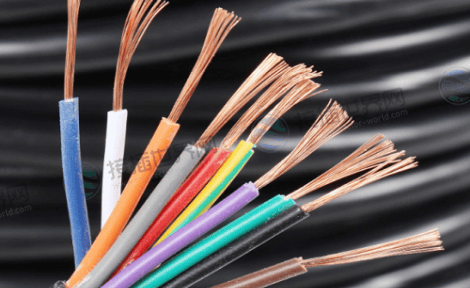

2、剥线完成后，轻轻的捻合铜丝使其保持整齐，如果使用的线缆是多股细铜线可以使用线缆套管对其进行保护。

3、安全防护：如果在有电的环境中接线，要确保设备断电并且用验电笔进行确认，同时佩戴绝缘手套和护目镜，防止意外受伤。

二、接线步骤详解

第一步：

识别端子型号，确认端子的规格和匹配对应线径的线缆，线缆过粗和过细都会影响连接的质量，同时需要注意端子极性，避免反向插入。

第二步：

端子压接，将处理好的线缆完全插入端子尾部同时要确保线缆的所有铜丝都是被包裹在压接筒内的，然后使用专用压接钳对准压接筒的中间位置进行压接，当听到“咔哒”声时则证明已经压接到位，压接完成后拉动线缆，检查有没有压接牢固。

第三步：

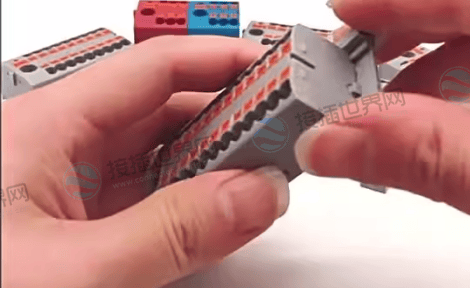

端子插入安装，将压接好的端子对准连接器的导向槽，水平插入当听到锁扣弹起的声音时则表示插入完成，需要注意的是插入时不要用蛮力，如果插不进或者有阻力时要重新对准在插，插入完成后要检查倒刺锁扣是否完全弹起固定。

三、检测与验证方法

外观检查：

确认端子完全插入到位无歪斜或未完全插入的情况，检查线缆绝缘层是否完好无破损或过度剥除，观察压接部位是否均匀对称无开裂或变形。

电气测试：

使用万用表的通断档检查连接可靠性，电阻值应小于0.5Ω。

进行轻度拉力测试(建议拉力不超过5N)，确保连接牢固。

对于电源连接器，还需进行耐压测试，确保绝缘性能符合要求。

功能验证：

通电前再次确认所有连接正确无误，先进行空载测试确认无短路现象，然后逐步加载观察连接点温升情况，正常运行30分钟后，使用测温仪检测连接点温度，温升不应超过环境温度30℃。

四、常见问题与解决方案

问题一：端子无法插入

检查端子型号是否匹配，确认插入方向是否正确，查看插座内是否有异物堵塞，核实端子尺寸是否标准。

问题二：连接不牢固

检查压接工具是否合适，确认剥线长度是否适当，查看压接位置是否正确，核实线缆规格是否匹配。

问题三：接触电阻过大

清洁端子接触部位，检查压接质量，确认线缆处理是否得当，必要时更换端子。

掌握直插式引线连接器的正确接线方法不仅能够确保电气连接的可靠性，更能有效预防潜在的安全隐患，通过规范的接线操作、合适的工具使用以及严格的检测验证，可以显著提升连接质量和使用寿命。

建议在实际操作中严格遵守产品说明书的要求，遇到特殊型号的连接器时应先查阅相关资料或咨询专业人员，只有注重每一个细节才能保证接线工作的专业性和安全性，为设备的稳定运行奠定坚实基础。
