线束高频焊接机是什么？高频焊接机原理、使用方法

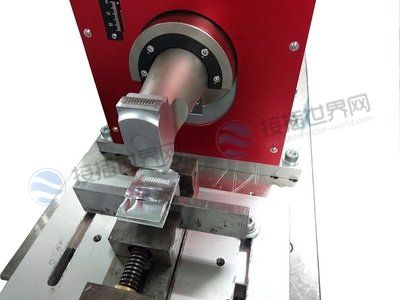

线束高频焊接机是一种使用高频电场将导电材料加热并融合在一起的设备，通常用于将电线、电缆和其他导电线束组件连接在一起。这种设备利用高频电能产生的热量，将导电材料加热至其熔点以上，使其融合在一起。

线束高频焊接机通常具有高效、可重复性和精度高等特点，适用于批量生产和生产线上的应用，为了让使用者更好地了解线束高频焊接机这种元器件，本文将详细讲解高频焊接机的原理、使用方法等内容。

线束高频焊接机通常包括一个高频发生器、一个夹具或固定装置、一个焊接头以及一个控制系统，高频发生器产生高频电场，焊接头通过电极将电能传递到导电材料上，使其加热并融合在一起。夹具或固定装置用于固定待焊接的线束组件，以确保焊接的精度和一致性，控制系统用于控制焊接头的运行和监测焊接质量。

高频焊接机的原理

高频焊接机是一种电子设备，利用高频电磁场产生的能量来焊接材料，其原理是利用高频电源将低电压、高电流的直流电转换成高电压、低电流的高频电，然后通过变压器将高频电压升高，最后通过输出电极传输至工件，使工件表面局部加热到熔点或塑性状态，从而实现材料的连接或修补。

在高频机内有整衰独特的电子线路，它使从电网输入的低频的交流电转变成高频的交流电，高频电流加到高频加热线圈后，利用电磁感应原理转换成高频磁场，并作用在处于磁场中的金属物体上，然后在金属物体中生成与磁场强度成正比的感生涡流，频率越高，涡流越集中在金属物体的表层。

涡流在金属物体内流动时，会借助于内部所固有的电阻值，利用电流热效应原理生成热量，它的加热速度快，效率高，可瞬间熔化任何金属物，而且加热速度和温度可控。

具体来说，高频焊接机的主要原理如下：

1、高频电源

高频电源是高频焊接机的核心部件，其作用是将低电压、高电流的直流电转换成高电压、低电流的高频电，一般采用的是振荡电路来产生高频电，主要有管式振荡电路和晶体管振荡电路两种。

2、变压器

高频焊接机中的变压器是通过改变高频电源输出电压来实现局部加热的关键部件，其作用是将高频电源输出的高电压电流传输到工件的接触面，将高频电压升高，以便在工件表面形成高频电场，从而产生局部加热效果。

3、输出电极

输出电极是高频焊接机中连接工件的部件，一般采用的是钳式电极或滚轮电极，其作用是将高频电场传输到工件的接触面，从而在工件表面产生局部加热效果。

4、焊接过程

在高频焊接机的工作过程中，当工件与输出电极接触时，高频电场将会在工件表面形成，产生热效应，当工件表面温度升高到熔点或塑性状态时，将会形成焊缝或连接，从而实现焊接的效果。

总之，高频焊接机的原理是通过高频电磁场产生的能量来局部加热工件表面，从而实现焊接或修补材料的目的，它具有操作简单、效率高、焊缝质量好等优点，被广泛应用于金属加工、电子制造、汽车制造等领域。

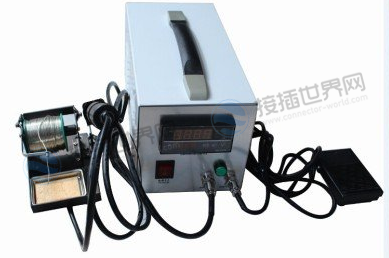

高频焊接机操作方法

1、确保各需安装工作已经完成；

2、先打开冷却水；

3、合上外部电源开关，合上设备后面空气开关，合上前面板电源开关；

4、将“加热电流调节”旋钮调至所需位置；

5、调整感应圈形状以适合工件加热要求；

6、按“启动”按钮或脚踏开关，开始加热，此时“工作”灯闪烁，“输出电流显示“显示加热电流；

7、按“停止”按钮，停止加热；

8、关机时，先关前面板的电源开关，关外部总开关，然后关水。

高频焊接机使用注意事项

1、输入电压过高时请不要使用设备；

2、机器内部及感应圈必须通水冷却，且保证水源清洁，以免阻塞冷却管道，造成机器过热损坏；

3、冷却水水温不要太高，应低于45℃为好；

4、安装感应圈时不要使用防水生料带，以免电连接不好；

5、勿将感应圈锡焊改成铜焊、银焊；

6、导磁性差的材料如铜、铝等感应加热时，感应圈圈数要增多；

7、感应圈与加热部位耦合间隙在1-3mm为宜（加热面积较小时）；

8、操作人员应做好设备日常维护保养记录；

9、宜采用厚1-1.5mm、φ5以上圆紫铜管或方铜管绕制感应圈；

10、设备应避免阳光暴晒、雨淋、潮湿等。

以上就是线束高频焊接机产品介绍，高频焊接机的原理科普，线束高频焊接机可用于连接多种类型的导电材料，包括铜线、铝线、铜箔、铝箔和其他导电材料，它们通常应用于电子、通讯、汽车、航空航天和其他行业，以制造各种导电线束组件，例如电缆、电线、传感器和开关。
