免剥线快速接线端子原理_技术特点_主要优势

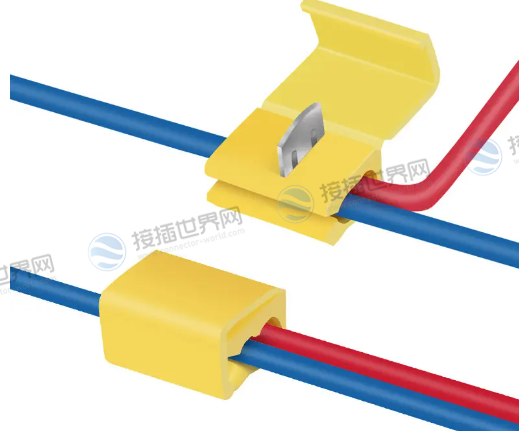

免剥线的接线端子主要特征包括绝缘壳体和至少一路导电部件，导电部件设于绝缘壳体外，导电部件包括一个输入端子、至少一个输出端子和连接于输入端子和输出端子的导电体。

此外，输入端子上设有可切入电线绝缘层并与电线导体接触的刃部，绝缘壳体上设有用于活动的第一施压部，第一施压部对待接入电线施加一个朝向刃部的作用力，从而接线端子与现有电线的直接电导通，以免除剥线之麻烦，使接线操作更加快捷方便。

本文小编主要给大家讲述免剥线接线端子好用吗相关内容，关于免剥线的接线端子的制作方法的内容也会有所提及，希望能够给予连接器行业者帮助，欢迎大家持续关注接插世界网！

技术特征

1. 免剥线的接线端子端子上设有可切入电线绝缘层并与电线导体接触的刃部，所述的绝缘壳体上设有用于活动的第一施压部，所述的第一施压部对待接入电线施加一个朝向所述刃部的作用力。
2. 输入端子包括一个搁置电线的导电架，所述的导电架包括至少一个具有线槽的导电板，所述的刃部开设于线槽的槽边缘。其特征在于所述的线槽呈口径逐渐缩小的u型槽，所述的刃部开设于内侧边缘。
3. 导电架包括两个平行且相距一定距离的导电板，两个导电板通过底板连接，电线同时卡入两个导电板的线槽中。而且绝缘壳体上还包括弹性夹子和第二施压部，所述的第二施压部可驱使弹性夹子夹住电线并紧密接触于所述的输出端子。
4. 输出端子包括一板状接触部，所述的弹性夹子包括插入框，所述的板状接触部伸入所述的插入框内，第二施压部作用于弹性夹子使插入框与板状接触部之间形成一个可插入电线的夹线口。
5. 弹性夹子还包括压在板状接触部上方的压部、从压部的根部向上弯折并向前延伸的挤压部，插入框连接于挤压部的前端。第二施压部为轴接在绝缘外壳前部的扳压部，扳压部的后端作用于所述的压部上。
6. 插入框由接触电线的底边、两侧边和所述的挤压部所形成。
7. 第一施压部包括轴接在绝缘外壳后部的翻盖，所述的翻盖的内侧挤压电线压向输入端子上的刃部。
8. 绝缘外壳包括一底壳，两路所述的导电部件置于所述的底壳上，所述的底壳上设有上盖，第一施压部和第二施压部均轴接在所述的上盖上。
9. 底壳靠近输入端一侧设有一带定位孔的定位架。
10. 弹性夹子为金属弹性片。

主要优势

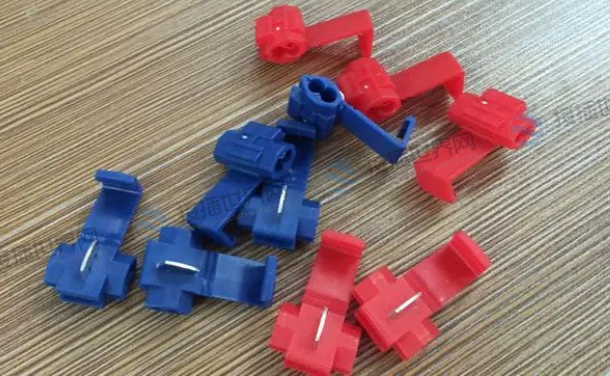

免剥线快速接线端子可在不使用任何工具的情况下实现对带绝缘皮导线的快速连接。扳动助开杆将导线推入刀口并切断绝缘皮，实现气密性连接。这种接线方式节省接线时间达60%，不需要剥线，不需要工具，只需要断线即可，而且通过认证可用于以太网的布线(五类线)。

当然，无论是哪种连接方式的接线端子，它们都具有以下这些共同优点，包括免剥线快速接线端子：

1. 大接线容量，可适应各种接线要求。
2. 夹线框与焊针机械解耦，即由于夹线框与焊针不连为一体，拧紧螺钉时的扭矩不会传至焊点上。
3. 焊针四棱形，端部收缩变细。在插入焊孔时，增大了接触面积。焊液易溶入焊孔，不易虚焊。
4. 焊针为铜合金，焊针无污物保证了焊接的长期可靠性。
5. 镀锡焊针，易于焊接。
6. 带散热通道。
7. 焊针端部收缩变细，易于安装。

总结

以上就是关于免剥线快速接线端子结构特点和主要优势相关内容介绍，它也是一种比较常用的接线端子。如果解更多电子元器件供应、电子元器件厂家信息，可以持续关注接插世界网，更多信息等着你。
