VGA连接器结构图和标准接法
计算机端口是外围设备和计算机之间的连接点，其中，外围设备是键盘、打印机、鼠标、闪存驱动器、扬声器等。
目前有不同类型的计算机端口可用，外围设备的电缆连接到端口以允许设备之间的数据。本文介绍一种一种计算机端口类型，也就是VGA连接器引脚配置及其工作原理。
基本概念

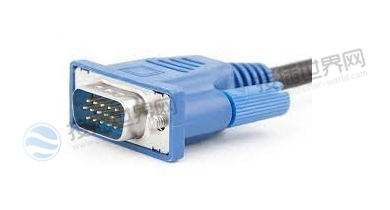

VGA (Video Graphics Array/ Video Graphics Adapter)连接器是一种计算机端口，用于连接外围设备以传输视频信号作为输出。它是IBM于1987年发明并推出的非常著名的标准连接器。
VGA连接器提供分辨率为640x480、刷新率为60Hz且同时显示16种颜色的彩色显示屏。如果屏幕分辨率降低到320x200像素，则将显示256种颜色。VGA使用模拟信号以降低分辨率和屏幕显示质量。

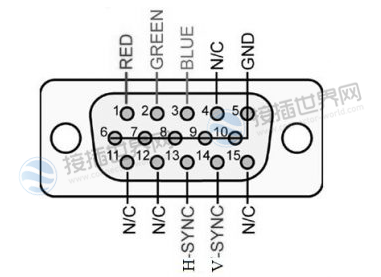

引脚配置
VGA连接器的引脚配置包括15个引脚，下面讨论每个引脚及其功能。
- Pin1 (RED)：红色视频（75欧姆，0.7V峰峰值）
- Pin2（GREEN）：绿色视频
- Pin3（BLUE）：蓝色视频
- Pin4 (ID2/RES) ：监视器ID Bit-2或保留
- Pin5 (GND)：接地引脚
- Pin6 (RGND)：红接地
- Pin7 (GGND)：绿接地
- Pin8 (BGND)：蓝接地
- Pin9 (KEY)：显卡+5V DC输出
- Pin10 (SGND)： 同步接地
- Pin11 (ID0/RES)：监视器ID Bit-2或保留
- Pin12 (ID1/SDA)：监视器 ID Bit-1/I2C双向数据线
- Pin13 (HSYNC)：水平同步
- Pin14 (VSYNC)：垂直同步
- Pin15 (ID3/SCL)：监视器ID Bit-3/I2C数据时钟
规格参数
VGA连接器的特性和规格包括以下内容：
- 连接器类型是 – – 计算机模拟视频
- Data Signal是用于DDC数据的I2C数据通道
- 视频信号为RGB，具有H和V同步
- 15个连接器引脚
- DE15连接器
- 不可热插拔
通常情况下，VGA 连接器在插头的任何一面都有一个螺丝，用于将其连接到计算机背面的类似插头。里面的插头包括三个不同的引脚，它们被放置在计算机背面的孔中。
VGA线的识别可以通过观察里面的插头来进行，因为大多数VGA连接器都是14针的，从第15个孔就可以看出。根据系统设置，有些引脚不会出现。
主要类型
目前市场上有不同类型的VGA连接器。VGA连接器的别名是RGB连接器、Mini 015、HD15、Mini D15、HDB-15、DB15和Mini sub D15。
公连接器最好的示例是DB13W3、HD15、5BNC、4BNC等。因此，这些类型通常被称为“连接器1”，例如HD15母头、HD15公头、或6PIN Mini-Din PS2公头、4BNC公头、5BNC母头、HD 15母头或USE B公头电缆。
其它一些VGA连接器类型是VGA分离器、DB13W3、VGA适配器、KVM、VGA到BNC分线、SVGA、VGA到RCA分线、BNC到BNC分线电缆。这些电缆具有一些不同的连接方式。
此外，市场上还有不同尺寸的VGA连接器或电缆，从0.75英尺到30英尺以上不等，这些电缆还有米色和黑色等多种颜色可供选择。
如何选择VGA连接器
目前生产VGA连接器的厂家非常多，大家可以根据如下不同的参数来选择VGA连接器。
1、品牌质量
连接器的质量可以通过品牌名称来决定，这对质量有很大的影响。流行的VGI连接器品牌有cable power、RS Pro、Matrox和StarTech。
2、基于长度
连接器的长度可以防止视频信号质量下降，因此需要尽可能使用短电缆，这样就可以保护电缆免受信号的干扰。
3、镀金连接器的引脚
连接器的引脚可以涂上金色，与铜相比，它的导体效果更好。镀金确保数据传输速度非常快且信号更强。
4、信号干扰保护
RF和EM等信号会干扰流经VGA连接器电缆的信号。因此，为了减少这种麻烦，设计人员必须设计具有不同层涂层的电缆以进行材料屏蔽。这种质量保证了在电缆中传输数据时任何信号都不会中断。
5、公对母/公对公电缆
根据公对母或公对公的要求仔细选择电缆。例如，像HD15 SVGA这样的公对公电缆与铁氧体磁珠一起使用，而公对母电缆用于连接笔记本电脑，而当需要将电缆长度延长到现有电缆时，则需要公对母连接器。
6、VGA连接器的公母
VGA连接器有公头和母头两种，其中针脚或插头称为公头连接器，插座或孔称为母头。VGA连接器根据连接器性别的位置来识别。
根据使用的确切电缆类型以及需要在计算机或显示器末端建立连接的确切模式，可能需要不同的VGA适配器、分离器和扩展器来为特定系统建立功能连接。可用的VGA连接器公母配对包括以下几个：
- 公对公
- 公变母
- 母变公
- 母对母
VGA连接器连接PC和电视
用户可以通过监视器使用台式计算机。桌面显示器让你可以看到操作系统GUI和不同的软件应用程序，例如文档输入、游戏播放等。
有两种显示器可供平板显示器使用，如LED和LCD。这些显示器可以通过VGA、HDMI、DVI、USB-C或显示端口连接器连接到计算机。较旧的连接是DVI和VGA，而USB-C、显示端口和HDMI是较新的。

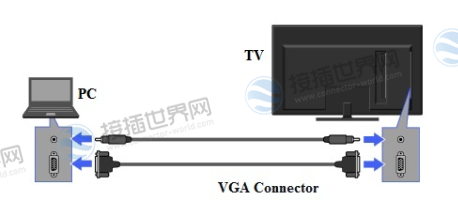

使用VGA连接器将PC连接到电视可以像下面那样完成。下面讨论逐步过程。
电视和PC的连接可以使用VGA连接器完成。将连接器的一端连接到电视端口，将另一端连接到PC。
- 将3.5毫米的音频线连接到PC的耳机插孔，将音频线的一端连接到电视或扬声器的音频端口。
- 单击计算机上的“开始”按钮，选择“控制面板”。
- 单击显示选项并调整分辨率。
- 选择电视，此选项可在显示屏的下拉框中访问。
优缺点
VGA连接器的优点包括以下内容：
- 使用VGA线，可以轻松连接电视、电脑、CRT显示器等各种电子设备。
- 它还通过快速响应和更流畅的动作为您提供支持和帮助。
VGA连接器的缺点包括以下内容：
- 它提供的分辨率较低。
- 它不支持音频和4K超高清媒体播放器。
- 对于现代电脑和笔记本电脑，它或许已经过时了。
主要应用
VGA连接器主要用于电子领域的多种用途。VGA连接器的应用包括以下几点内容：
- 当需要将笔记本电脑固定到投影仪或电视上时，最常使用它。但是，如果显示器包含HDMI/DVI输出，最好是通过这种连接。如果输出设备只包括一个 VG 端口，那么只能选择VGA连接。
- 在不同的电子设备中，VGA用作显示器与计算机、电视与计算机、笔记本电脑与计算机之间连接和传输信号的连接器。
- 它用作电视、视频卡、笔记本电脑、监视器等的连接器。
总结
VGA连接器的主要功能主要用于将计算机连接到投影仪、电视或显示器的显示设备。目前，在大多笔记本和电脑中还可以找到这种连接器，并且正在通过 HDMI、DVI、连接器和显示端口电缆进行更改。
