E1008端子什么意思？E1008冷压端子的规格参数说明

E1008端子是一种电气连接器，常用于电力系统和控制电路中，这种端子的名称来自于其型号，E1008系列。

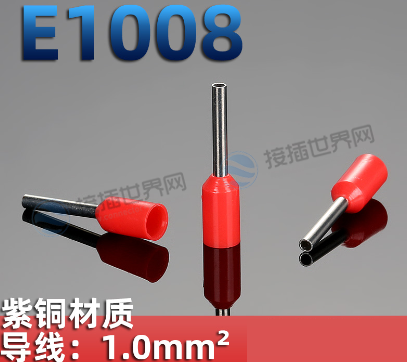

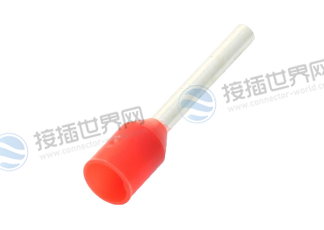

E1008冷压端子由Multicomp Pro公司生产，它是一款绝缘电缆套管。该线端端子由镀锡铜空心管和尼龙红色绝缘套管组成，符合DIN46228第1部分和第4部分标准，旨在为多股线提供整齐的端接。

规格参数

• 线径为18AWG/1mm²
• 内径为1.4mm
• 长度为14.5mm
• 105°C时的最大电气额定值为600V
• 最大电流为17A
• 包装：每包100个端子

功能特性

• 线箍类型: 单线
• 电线尺寸AWG最大值： 18AWG
• 导体面积CSA : 1平方毫米
• 引脚长度：8毫米
• 绝缘体颜色： 红色
• 产品范围： E系列
• 总长度： 14.5毫米
• 绝缘材料: 尼龙（聚酰胺）
• 终端材料： 铜
• 端子电镀：Tin

主要优势

1. 冷压连接：采用冷压连接方式，无需焊接。通过利用端子上的弹簧结构，将导线插入端子孔内，实现可靠的电气连接。冷压连接简单快捷，适用于现场安装和维护。

2. 小口径规格：适用于小口径的导线规格。它们通常用于连接细小的电线，如电路板上的控制信号线或传感器线缆。

3. 绝缘保护：通常具有绝缘外壳，能够提供电气绝缘和安全保护。外壳可以防止导线之间的短路和意外触电，确保安全性。

4. 可靠性：设计旨在提供可靠的电气连接。弹簧结构能够产生足够的压力，确保导线与端子之间的低电阻接触，减少接触电阻，提高连接的可靠性和电气性能。

法律与环境

• ECCN: EAR99
• 符合RoHS：是
• 符合RoHS邻苯二甲酸盐标准： 是
• 高度关注物质： 无SVHC（2023年1月17 日）

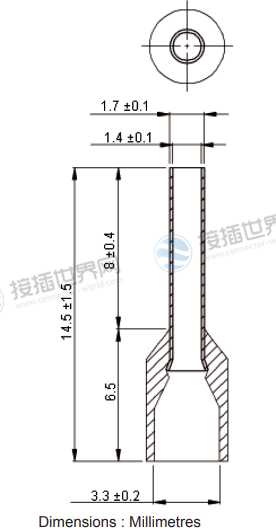

封装信息

应用特点

E1008冷压端子主要用于电气连接和导线固定，具有以下作用：

1. 电气连接：用于将电线或导线与电气设备、电路或其他导体连接起来。通过插入导线到端子的孔中，并利用端子的弹簧力确保良好的电气接触，实现可靠的电气连接。这样的连接方式可以传递电流和信号，并确保低电阻接触，以保证电路的正常运行。

2. 导线固定：可以固定导线，防止其松动或脱落。通过端子的弹簧结构，将导线插入端子孔中，弹簧的压力将导线牢固地固定在端子上，提供可靠的机械固定性。这有助于防止导线在振动、冲击或其他外力下的移动，确保电路的稳定性和可靠性。

3. 绝缘保护：通常具有绝缘外壳或绝缘套管，提供电气绝缘和安全保护。绝缘外壳可以隔离导线与外部环境之间的接触，防止短路和意外触电。这对于电路的安全运行至关重要，尤其是在高压或危险环境下。

总之，E1008冷压端子作为电气连接器，起到连接电线和导线、固定导线以及提供绝缘保护的作用，确保电路的电气性能和安全性。
