屏障式接线端子作用_类型_接线方法

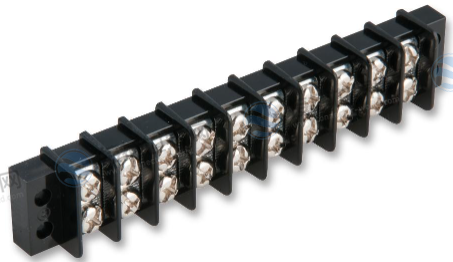

屏障式（面板）接线端子是一种用于电气连接的装置，常见于电子设备、控制系统、电力配电等领域。它具有特殊的结构设计，旨在提供安全可靠的电气连接，并有效防止外部干扰和误操作引起的意外事故。

屏障式接线端子通过其特殊的结构设计，提供了电气隔离、安全性、防误操作和耐震动等特点，使其成为一种广泛应用于电气连接的可靠解决方案。

功能特点

以下是屏障式接线端子的显著特点：

1. 结构设计：通常由导电材料制成，具有一系列金属或塑料隔板（屏障）排列在连接孔上方，形成电气隔离和保护。每个连接孔通常只允许一个导线进入，以防止导线之间的短路。

2. 电气隔离：通过屏障的设计，屏障式接线端子能够在相邻的连接孔之间提供电气隔离，防止导线之间的直接接触和可能导致短路的情况发生。这有助于提高电路的安全性和可靠性。

3. 安全性：在连接孔上方形成了物理屏障，使导线不易触及暴露在外部，从而降低了触电的风险。它可以有效地保护人员免受电击和触电危险。

4. 防误操作：由于每个连接孔只允许一个导线进入，并且导线不能轻易被拔出或松动，屏障式接线端子可以防止误操作和插拔不当导致的连接失效。这有助于提高连接的可靠性和稳定性。

5. 耐震动：通常具有良好的抗震动性能，能够在振动环境下保持连接的可靠性。这使其适用于需要抵御机械振动的应用场景，如交通运输工业、航空航天等。

功能作用

屏障式接线端子在电气连接中具有重要的作用，主要体现在以下几个方面：

1. 电气连接：用于实现电路中导线的连接。它提供了一个可靠的接触点，使电流能够在导线之间流动，确保电气设备的正常工作。

2. 电气隔离：设计通过隔板或屏障在相邻的连接孔之间形成电气隔离。这样，不同的导线可以安全地接触，而不会发生短路或干扰。

3. 安全保护：通过隔板或屏障的设计提供了物理保护，防止人员接触导线而发生电击或触电事故。它提高了电气设备的安全性，保护使用者的人身安全。

4. 防误操作：限制了每个连接孔中只能插入一个导线，这样可以避免误操作和插入错误导致的连接问题。它确保了连接的正确性和稳定性。

5. 空间节省：由于每个连接孔只允许一个导线进入，并且导线不易松动或脱落，屏障式接线端子可以帮助节省安装空间，并使电气连接更加紧凑。

6. 抗振动：通常具有良好的抗振动性能，能够在振动和冲击环境下保持连接的稳定性。这对于在工业和交通等领域中面临机械振动的应用非常重要。

常见类型

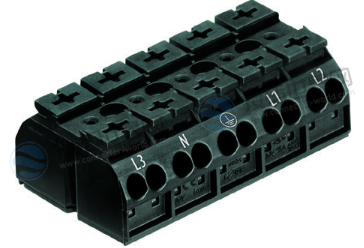

屏障式接线端子有多种类型和设计，具体的种类和结构可能因制造商和应用领域而有所不同。以下是一些常见的屏障式接线端子：

1. 单屏障式接线端子：这种类型具有单个屏障板，将每个连接孔分隔开，以实现电气隔离和保护。它适用于低电压和低电流应用。

2. 双屏障式接线端子：具有两个屏障板，将连接孔分成两个部分，进一步增强了电气隔离效果。这种类型常用于中等电压和电流的应用。

3. 插座式屏障式接线端子：子通常采用插座式设计，可插拔连接导线，方便安装和维护。它常见于电子设备和控制系统中。

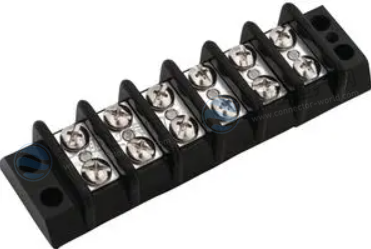

4. 固定式屏障式接线端子：一般采用螺钉或压线夹固定导线，使连接更加稳固可靠。它常用于电力配电系统和工业应用。

5. PCB（Printed Circuit Board）屏障式接线端子：这种类型的接线端子设计用于安装在印刷电路板上，用于连接电子元件和电路板之间的导线。

需要注意的是，不同的制造商和行业可能会提供各种不同的屏障式接线端子，它们的尺寸、额定电流和额定电压等参数可能会有所差异。在选择和使用屏障式接线端子时，应根据具体的应用要求和规范，选择适合的型号和规格的接线端子。

接线方法

连接屏障式接线端子通常需要以下步骤：

1. 准备工作：确保工作区域断电，并确保所使用的导线符合要求。准备好所需的工具，如螺丝刀、剥线钳等。

2. 导线准备：使用剥线钳去除导线两端的绝缘层，露出足够的导线长度以插入接线端子的连接孔。确保导线的裸露部分整齐、无损伤，并适合插入连接孔。

3. 打开连接孔：使用螺丝刀或特定工具打开接线端子的连接孔，通常是旋转螺丝或松开压力板。

4. 插入导线：将裸露的导线插入连接孔中，确保导线插入到底部，并确保导线与接线端子之间有良好的接触。确保每个连接孔只插入一根导线，避免短路。

5. 紧固连接孔：根据接线端子的设计，使用螺丝刀或特定工具将连接孔紧固，确保导线牢固地固定在接线端子上。确保连接孔紧固力适中，不过紧或过松。

6. 检查连接：检查每个连接孔的插入导线是否牢固，没有松动或外露。检查整个连接是否安全可靠，没有短路或断路。

7. 绝缘保护：使用绝缘套管或绝缘帽等绝缘材料，对连接部分进行绝缘保护，防止意外触电或短路。

请注意，上述步骤仅提供了一般的连接指导，具体操作步骤可能因不同的屏障式接线端子设计和制造商而有所不同。因此，在安装和连接屏障式接线端子时，请务必参考所使用产品的具体说明和制造商提供的安装指南。另外，如果不具备相关经验或技术知识，建议寻求专业人士的帮助和指导，以确保连接的正确性和安全性。

实际意义

屏障式接线端子具有以下几个重要的意义：

1. 电气安全：屏障式接线端子通过设计上的屏障或隔离结构，提供了电气隔离功能。这可以防止导线之间的短路和误接，降低电路故障的风险。它帮助确保电气设备和系统的安全运行，并减少触电和火灾等事故的发生。

2. 防止误操作：屏障式接线端子的结构设计限制了每个连接孔中只能插入一个导线，防止误操作和错误插拔导致的连接问题。这有助于保持连接的正确性和稳定性，避免导线松动、脱落或短路等问题的发生。

3. 维护方便：屏障式接线端子通常具有插拔或固定式的设计，使得连接和维护更加方便。它们可以快速插拔导线，减少维护和更换的时间，提高工作效率。

4. 抗振动和冲击：由于屏障式接线端子通常具有良好的抗振动和抗冲击性能，它们适用于在机械振动和冲击环境中使用。它们能够保持连接的稳定性，防止导线因振动而松动或脱落。

5. 空间节省：屏障式接线端子的设计使得每个连接孔只允许插入一个导线，这在有限的空间中节省了安装空间。它们适用于高密度的电气连接应用，使得电路布局更加紧凑。

总体而言，屏障式接线端子在电气连接中具有重要的意义。它们提供了电气隔离、防止误操作、便于维护、抗振动和节省空间等优势，有助于确保电气系统的安全、稳定和可靠运行。它们被广泛应用于各种领域，包括工业控制、电力配电、电子设备和交通运输等。
