TNC连接器电气性能和常见类型详解

TNC连接器是一种中等尺寸的射频连接器，从整体形式来看，它与非常流行的BNC连接器非常相似，但它不是采用卡口连接，而是采用螺钉配合。

TNC射频连接器的外套管通过螺钉固定在配合半部上，从而提供安全可靠的配合连接。通常情况下，TNC连接器可能用于连接器需要承受振动并在高频下提供可靠性能且不需要卡口连接便利性的应用。

TNC连接器的起源

尽管BNC连接器被证明非常有用，但TNC连接器的开发是为了克服主要缺点之一，就是在振动过程中电阻和与外套管的连接发生变化。当卡口固定装置轻微移动时，阻力会出现微小变化，从而产生噪音。

TNC连接器通过在连接器的外部采用更坚固的螺钉或螺纹布置克服了这个问题。事实上，TNC连接器的名称源自所使用的螺纹布置：Threaded Neill Concelman。

TNC连接器性能参数

TNC连接器本质上是一种射频连接器，是其卡口式连接器的螺纹版本。它具有许多相同的特性，但鉴于外部连接更加令人满意，其频率限制得到了扩展。大多数TNC连接器的额定工作频率为11 GHz，有些连接器的工作频率为18GHz。前提的这些射频连接器是从信誉良好的供应商处获得的，并且不是一些可用的更便宜的变体。也就是说，许多便宜得多的TNC连接器仍然提供有用的性能，但频率不同。

TNC连接器有多种形式。不仅有插头和插座，还有适配器和其它物品，例如衰减器。

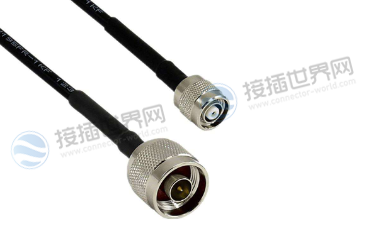

TNC插头的设计不仅满足所需的阻抗，而且还接受特定的同轴电缆格式。这样，所有内部部件都与所使用的同轴电缆兼容。因此，需要指定所用电缆的TNC插头。尽管存在一定的自由度，但自然最好选择正确的电缆格式。

除此之外，还有直角和直角变体。其中，直连接器使用最广泛，但也可以使用直角连接器（其中电缆与连接器中心线的中心成直角离开插头）。这些在许多应用中都是理想的选择，在这些应用中，电缆需要以这种方式离开连接器，以确保电缆整齐，或者空间非常宝贵。不幸的是，直角连接器的损耗水平略高于直通连接器。这对于大多数应用来说可能并不重要，但在接近连接器操作极限的频率下可能会有很小的差异。

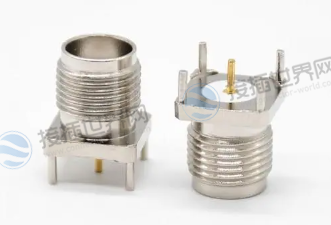

插座或母TNC连接器也有多种类型。非常基本的TNC连接器由一个面板安装组件组成，带有一个用于同轴电缆中心的连接。然后通过面板完成接地，连接器使用单个螺母固定在面板上。大垫圈可用于直接为连接器提供接地连接。

其中一些连接器还可能使用四个螺母和螺栓将其固定到面板上。这些布置仅适用于低频应用，不适用于射频。需要阻抗匹配和全屏蔽的地方。提供同轴电缆入口的穿板式安装连接器可用于此目的。同样，这些电缆可用于各种尺寸的电缆，并且应使用正确的类型。

TNC连接器组装方法有两种主要变体，分别是：

• 压缩密封套
• 压接式

压缩密封套类型具有连接器的中心销，通常是焊销，电缆的编织层和护套由连接器后部的螺母固定的膨胀压缩密封套固定。这种类型的连接器本质上可以处理（有限）范围的电缆尺寸，并且不需要专门的工具来组装。这使其成为小批量生产的理想选择，无论是实验室使用的一次性电缆还是有限的生产运行。

压接型TNC连接器具有通常压接至中心导体的中心引脚。然后将该压接销穿过内套圈推入到位，该内套圈将内部绝缘护套和电缆编织层分开。然后将外套圈压接在编织层和外部绝缘层上，将电缆固定到连接器上。压接式连接器需要更高的精度，因此必须为所使用的电缆选择正确的连接器型号。这可能导致压接式连接器对于某些电缆类型不可行。

除此之外，装配还需要使用正确的压接工具，以确保连接器正确压接。虽然这些连接器通常是大规模生产的首选，因为它们组装速度更快，但由于显而易见的原因，它们不可能进行返工。

对于两种类型的TNC连接器，必须从每个部分剥去准确数量的绝缘层，以确保准确、成功的组装。

另外，插座或母TNC连接器也有多种类型。鉴于TNC连接器通常用于RF应用，通常使用提供同轴电缆入口的隔板安装连接器。同样，这些电缆可用于各种尺寸的电缆，并且应使用正确的类型。
