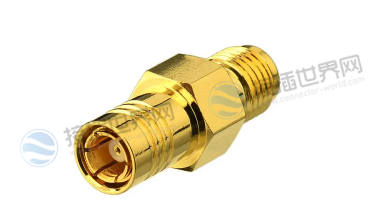

什么是SMB连接器，和SMA连接器有什么区别？
SMB连接器用于需要快速插接超小型射频连接器、射频频率高达几GHz的应用。
SMB连接器因其被称为SubMiniature B版连接器而得名，它的开发是为了满足对能够快速连接和断开的连接器的需求。当两个连接器插接时不需要拧紧螺母。相反，连接器被组合在一起并卡扣在一起。此外，该连接器采用内部接触和重叠介电绝缘体结构，以确保良好的连接性和恒定的阻抗。
SMB连接器不如SMA连接器坚固，尽管它们在中等振动水平下表现良好，但它们不适合振动水平上升的恶劣环境条件。
SMB连接器阻抗
SMB连接器指定有两种阻抗：
- 50Ω：50Ω版本的SMB连接器可能使用更广泛。连接器的额定频率通常高达4GHz。
- 75Ω：SMB 连接器的75Ω版本通常仅指定最大频率为2GHz，但也有4GHz版本可用。为了实现不同的阻抗，内径与外径的比率不同

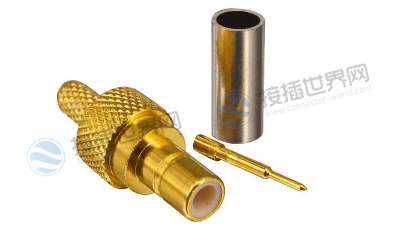

这些连接器有多种型号，适用于不同类型的细同轴电缆。电缆入口区域需要能够准确容纳同轴电缆。
SMB连接器应用
SMB同轴连接器的使用不如SMA同轴连接器广泛，它们用于设备内的板间或组件连接，但由于其性能较差，并未广泛用于购买的微波组件。SMB连接器适用于1GHz以上频率的卡扣超小型射频连接器，常见的一些应用包括：
- 基站
- 天线
- 无线电板
- 电脑/局域网
- 全球定位系统
尽管SMB连接器的使用不如其SMA同类连接器广泛，但使用量仍然很大。该连接器更容易连接，这在其性能足够好的应用中可能是一个明显的优势。因此，SMB连接器是一种非常成功的设计，并用于许多应用。
典型SMB连接器规格
尽管SMB连接器的规格因制造商而异，但典型的规格可能会为预期提供一些指导，以下规格仅供参考：
| 参数 | 规格 |
|---|---|
| 阻抗 | 提供50Ω和75Ω的变体 |
| 频率范围 | 0–4GHz，但通常可用于10 GHz，具有更高的反射和更低的规格 |
| 触点电阻 |
中心导体：6.0mΩ
外导体1.0mΩ（环境测试前的结果）
|
| 驻波比 | 根据所使用的连接器和同轴电缆尺寸而有所不同，但通常优于 1.35+0.04f(GHz) |
| 插入损耗 | 根据所使用的连接器和同轴电缆尺寸而有所不同，但通常在1.5GHz时优于直连接器0.3dB和直角连接器0.6dB |
SMB和SMA连接器的区别
SMB连接器和SMA（SubMiniature version A）连接器是两种常用的射频（RF）连接器，用于在电子设备中传输高频信号。它们在外观、性能和应用方面存在一些区别。
外观：
-
SMB连接器：SMB连接器是一种小型连接器，具有轻巧的设计。它通常采用螺纹连接，有一个中心引线和外部接地外壳。SMB连接器的尺寸相对较小，适用于空间受限的应用。
-
SMA连接器：SMA连接器比SMB连接器稍大，也是一种轻型连接器。它采用螺纹连接，并具有一个中心引线和外部接地外壳。SMA连接器的尺寸较大，适用于一般射频应用。
频率范围：
-
SMB连接器：SMB连接器的频率范围一般在直流（DC）至4 GHz之间，适用于相对低频的应用。
-
SMA连接器：SMA连接器的频率范围更广，一般可达直流至18 GHz或更高。它适用于高频应用，如无线通信、射频测试和测量设备等。
应用：
-
SMB连接器：由于其小巧的尺寸和相对较低的频率范围，SMB连接器常见于计算机设备、通信设备、视频设备以及某些低频射频电路中。
-
SMA连接器：SMA连接器的频率范围更广，因此常用于无线通信、射频测试仪器、天线、雷达系统、航空航天设备等高频应用中。
需要注意的是，SMB连接器和SMA连接器之间存在一些兼容性问题。尽管它们在连接方式和形状上相似，但由于尺寸和频率范围的不同，它们的连接器是不互插的。因此，在使用时需要确保正确选择并匹配适合的连接器类型以确保可靠的信号传输。
