汽车线束的基本知识有哪些

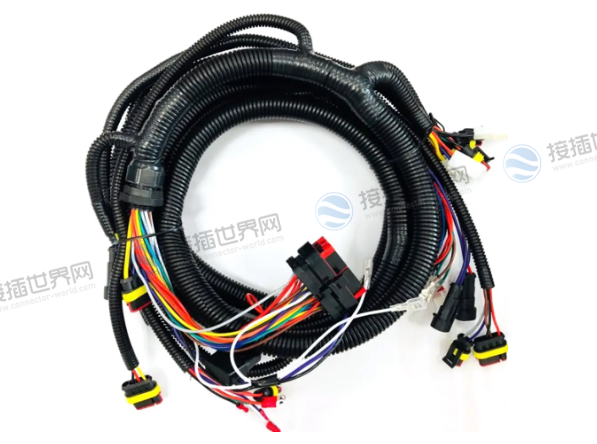

汽车线束的定义：汽车线束是指多条电线以及与之相关的连接器、绝缘管、护套等组件组成的整体，用于传输电力、信号和数据，连接车辆的各个电气系统。

汽车线束的组成：

电线：汽车线束中包含多条电线，它们根据不同的功能和电压等级，采用不同规格的导体和绝缘材料。

连接器：连接器用于将线束与车辆的电器设备连接起来，保证可靠的电气连接。

绝缘管和护套：绝缘管和护套用于保护线束中的电线，防止磨损、腐蚀和外界环境的干扰，提高线束的耐久性。

标签和标识：线束上通常会标注连接器名称、线束功能、电线编号等信息，便于安装、维修和故障排除。

汽车线束的作用：

电力传输：汽车线束将电源供电导线与各个电器设备连接起来，提供所需的电能。

信号传输：线束中的电线用于传输各种信号，包括车速信号、转向信号、灯光信号、音频信号等。

数据传输：现代汽车中的许多系统依赖于数据传输，如发动机控制单元(ECU)、娱乐系统、导航系统等，线束将数据信号传输到相应设备。

系统集成：线束将各个电器设备连接在一起，实现整个车辆电气系统的集成和协调。

汽车线束的分类：

功能性线束：根据不同的功能，线束可以分为主要线束、次要线束、引擎线束、仪表线束、底盘线束等。

区域线束：根据线束所处的位置，可以将其分为前部线束、后部线束、车门线束、车顶线束等。

材料分类：根据线束绝缘材料的特性，可以将其分为塑料线束、硅胶线束、云母带线束等。

汽车线束的制造过程：

设计和规划：根据车辆的需求和要求，设计线束的布局、长度、连接方式等，并进行详细规划。

选材和采购：根据设计要求，选择合适的电线、连接器、绝缘管和护套等材料，并进行采购。

切割和剥离：将电线按照设计要求进行长度切割，并剥离一段导体，以便接头焊接或插入连接器。

组装和连接：将电线插入连接器，通过焊接、压接、扎带或绑扎等方式进行固定。

绝缘处理：对线束中的裸露导体进行绝缘处理，使用绝缘管和护套保护电线，并确保连接器与电线之间的良好绝缘。

测试和检验：对线束进行各项测试，包括连通性测试、电阻测试、绝缘测试等，以确保线束的质量和安全性能。

标识和包装：在线束上添加标识和标签，包括型号、编号、生产日期等信息，并进行适当的包装。

汽车线束的应用

电气系统：汽车线束是连接各种电器设备的重要组成部分，如发动机控制单元(ECU)、传感器、点火系统、照明系统、音响系统、导航系统等。线束将电源供电、信号和数据传输到这些设备，实现电器系统的正常运行。

动力系统：汽车线束在发动机和传动系统中起着关键作用。它们连接发动机各个传感器和执行器，传输温度、压力、转速等信号，并控制燃油喷射、点火时机等关键参数，确保发动机高效运行。此外，线束还与变速器、差速器等传动系统相关联。

底盘系统：底盘系统包括悬挂系统、制动系统、转向系统等。汽车线束在这些系统中传输信号，控制悬挂调节、制动压力分配、转向助力等功能。它们还与安全系统(如ABS、ESP)连接，提供关键的安全功能。

客舱系统：汽车线束在车内提供电源和信号传输，连接仪表盘、中控系统、空调系统、座椅调节、车窗和后视镜等设备。通过线束，这些设备可以接收和发送信息，实现车内舒适性和功能性。

车身系统：在车身系统中，汽车线束连接了门锁、电动天窗、雨刮器、车灯、倒车雷达、中央锁等。线束传输信号和电源，确保这些功能的协调运行。
