F型射频连接器：用于电视应用的同轴电缆

F型射频连接器是同轴电缆连接器的一种形式，广泛用于家用电视设备。F型射频连接器价格便宜，可以执行超过2GHz的频率，使其成为天线/下变频器或LNB（高频头）与电视本身之间的地面和卫星链路理想选择。

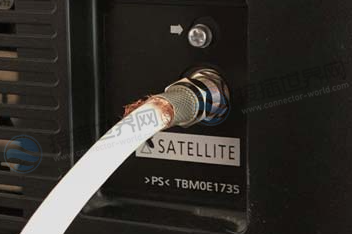

在欧洲国家，来自LNB的下变频卫星信号的电缆以及来自卫星接收器的直流电源和块信号都仅使用F型射频连接器。F型射频连接器通常与RG-6/U电缆一起使用，但也可以与较旧的RG-59/U电缆一起使用。

F型射频连接器比欧洲广泛使用的Belling Lee连接器（IEC 61169第2部分）进行了一些重大改进，因为这些连接器是在1922年左右开发的，所以其性能自然达不到现在UHF电视水平。

F型射频连接器开发

F型射频连接器是由Jerrold Electronics公司的Eric E Winston于20世纪50年代在美国开发的，该公司致力于为电视电缆市场开发设备。该连接器在美国被广泛应用于VHF和UHF电视。它价格便宜，而且在电视节目中表现良好。

随着电视设备的全球化和卫星电视的广泛采用，F型射频连接器已在全球范围内得到更多的使用，首先用于卫星电视，然后用于地面电视电缆。随着其使用的增加，国际电工委员会根据IEC 60169标准对其进行了标准化。

F型射频连接器基础知识

F型射频连接器是一种廉价的连接器，可为许多家庭电视相关应用提供所需的性能。该连接器具有公头和母头连接，使用螺纹外部来提供可靠的接触，并为远高于1GHz的信号提供良好的75Ω匹配。

F型射频连接器的螺纹为3/8 in-32统一超细（UNEF）螺纹。母连接器具有用于中心导体的插座和内部包含间隔电介质的圆筒，外部是螺纹。

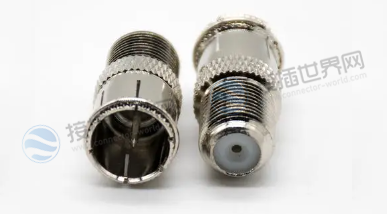

公头有一个内部带有螺纹的固定螺母和中心销，通常这是同轴电缆本身的中心导体。连接器的布置使得两半的电介质接触，从而在连接器上产生几乎恒定的阻抗。这样，公F型射频连接器仅由主体和锁紧螺母组成，主体通常压接或拧在电缆屏蔽编织层上。这些不需要严格的公差，这意味着可以控制成本。此外，它还提供推入式版本。

由于几乎所有电缆都使用成本特别低且相对容易组装的公连接器，因此这提供了低成本且非常有效的连接器解决方案。成本较高的母连接器以隔板连接器的形式存在，用于电视本身以及可能需要的任何耦合器。

同轴电缆的内导体是设计的关键，因此同轴电缆必须具有实心中心导体，即非绞合导体。而且它不防水，因此外部使用需要特殊防水版本。

F型射频连接器端接步骤

连接F型射频连接器通常用于电视天线、卫星电视、有线电视和一些无线通信设备中。下面是连接F型连接器的一般步骤：

材料和工具：

• F型连接器（母头或公头，具体取决于你的需求）
• 合适的同轴电缆（通常是RG6或RG59）
• 编织线剥离工具（剥线钳）
• 合适的电缆剥离工具
• F型连接器压接工具（可选）

步骤：

1. 准备同轴电缆：

   • 使用电缆剥离工具，小心地去除电缆外皮的一段，通常需要剥离几英寸，以露出内部导线和绝缘材料。

2. 剥离编织线：

   • 在电缆裸露的部分上，使用编织线剥离工具小心地剥离编织线（也称为屏蔽层）。
   • 将编织线朝外折叠或卷起，以防它触及内部导线。

3. 剥离内部绝缘材料：

   • 在编织线之后，使用电缆剥离工具小心地去除内部绝缘材料，直到内部导线露出。

4. 准备F型连接器：

   • 如果使用的是压接型F型连接器，将连接器的内部部分插入电缆端。
   • 如果使用的是螺纹型F型连接器，将连接器的外壳稍微松开以备插入电缆。

5. 插入电缆：

   • 将电缆的裸露部分插入F型连接器的内部，确保内部导线正确进入连接器的中心引线插孔。

6. 连接螺纹（如果适用）：

   • 如果使用的是螺纹型F型连接器，将连接器的外壳旋紧，确保连接紧固。
   • 如果使用的是压接型F型连接器，使用压接工具将连接器的内部部分压接到电缆上，确保牢固连接。

7. 测试连接：

   • 如果你连接的是有线电视或卫星电视，确保连接器连接良好，并测试信号质量。
   • 如果连接的是天线或其它设备，确保连接正确并测试设备的性能。

注意，连接F型射频连接器时需要小心，确保电缆被正确地剥离和连接，以确保良好的信号传输和连接的稳定性。如果你不熟悉这些步骤，最好请专业技术人员帮忙操作。
