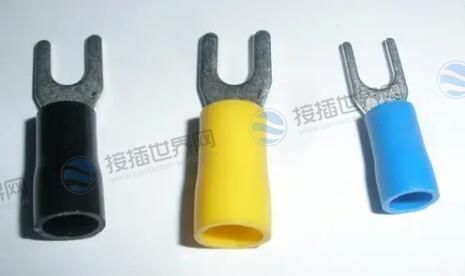

U型端子是一种常见的电气连接器,它通常用于电线的压接连接。下面是关于U型端子如何进行压接连接的详细介绍。
准备工作:
确保选择适合的U型端子,并根据电线规格选择合适的尺寸和材质。
准备所需的工具和设备,例如钳子、钳型压接工具、绝缘剥线钳等。
清洁工作区域,确保工作台面整洁干净。
剥离电线外皮:

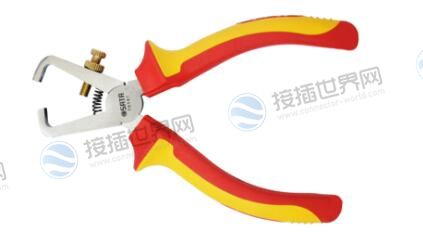

使用绝缘剥线钳剥离电线末端的外皮,一般剥离长度约为U型端子接口长度的1-2倍,确保裸露出足够的导线长度。
整理导线:
使用钳子轻轻拧紧导线末端,使导线处于紧凑的状态,确保没有松散的导线。
插入导线:
将准备好的U型端子打开,将导线插入端子的开口中,确保导线完全进入U型端子内部,且尽量不留出裸露的部分。
压接连接:
使用合适的钳型压接工具,将其放置在U型端子的压接部位上,确保钳子与端子的接触面平整。
用适当的力量将钳子闭合,使其压紧U型端子和导线之间的连接。压接时应注意力量的适度,过大的压力可能会损坏导线或端子,过小的压力则可能导致不牢固的连接。
根据U型端子和导线的材质以及规格,压接的时间和力度可能会有所不同,建议按照厂家提供的指导来进行操作。
检查连接质量:
完成压接后,检查连接部位是否牢固。轻轻拽动导线和U型端子,确认它们没有松动。
使用万用表或连续性测试器,检查连接部位的电导是否正常。确保没有导线间的短路或开路现象。
绝缘处理:
如果U型端子是非绝缘型的,可以使用绝缘套或绝缘胶带等绝缘材料,对连接部位进行绝缘处理,以提高安全性和防护性。
以上步骤仅供参考,实际操作中应根据具体情况进行调整。压接U型端子连接需要一定的技巧和经验,确保正确操作和质量可靠。如果不确定,建议咨询专业人士或参考厂家提供的操作指南。
