汽车线束颜色代表什么

汽车线束颜色的基本概述

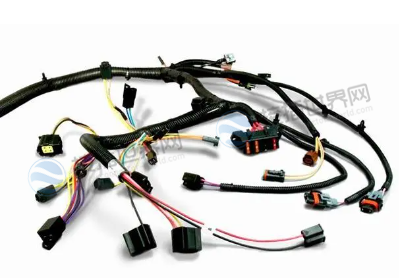

汽车线束是一系列电线和连接器的组合，用于将车辆中的不同部分连接在一起。这些电线传递电力、信号和数据，因此线束的正确安装和维护对车辆的正常运行至关重要。为了方便安装和维护，汽车制造商通常使用不同颜色的绝缘套管来区分线束中的不同电线。

汽车线束颜色的代表

汽车行业采用了一套标准的颜色编码方案，以便技术人员能够轻松识别和理解线束的不同部分。以下是一些通用的汽车线束颜色代表：

1. 电源线

- 红色： 通常表示正极电源线，连接到电池或主电源。

- 黑色： 表示负极电源线，连接到地。

2. 照明和信号线

- 白色： 常用于前照灯、尾灯、刹车灯等照明设备。

- 黄色： 通常表示转向灯和制动灯。

- 绿色： 用于表示仪表板灯光。

3. 传感器和控制模块线

- 蓝色： 通常表示传感器线，如空气质量传感器、氧气传感器等。

- 紫色： 常用于连接控制模块的线束。

4. 通信线

- 橙色： 表示CAN总线通信线，用于车辆内部各个系统之间的通信。

- 白/蓝色： 有时用于表示LIN总线通信线。

5. 辅助设备线

- 灰色： 常用于表示辅助设备线，如电动座椅、电动窗户等。

6. 音频和视频线

- 棕色： 通常用于音频系统线束。

- 黄/红色： 常用于视频系统线束。

7. 数据线

- 粉红色： 常用于表示数据通信线。

8. 防护线

- 绿/黄色： 通常表示地线，并在整个车辆线束中用作保护线。

这些颜色标准的使用有助于在汽车维修、安装或调试过程中快速而准确地识别电线和线束的不同部分。需要注意的是，不同汽车制造商和车型可能会略有不同，因此在进行具体工作之前最好查阅车辆的技术手册或相关文档。此外，未来的汽车技术发展可能会引入新的颜色标准或使用数字和符号等其他方法来表示不同的电线和信号。
