Molex莫仕Micro-Fit 3.0连接器172952-1402详解：14电路双排插座外壳的专业应用指南

在电子设备高密度互联领域，Molex莫仕的Micro-Fit 3.0连接器系列凭借3.00mm间距和卓越性能成为行业标准，其中型号172952-1402作为一款14电路双排插座外壳，采用灰色自然色(GW NAT)设计和TPA(端子位置保证)结构，广泛应用于工业设备、通信系统及消费电子产品，为高电流传输提供紧凑而可靠的互联解决方案。

一、产品核心特性与技术参数

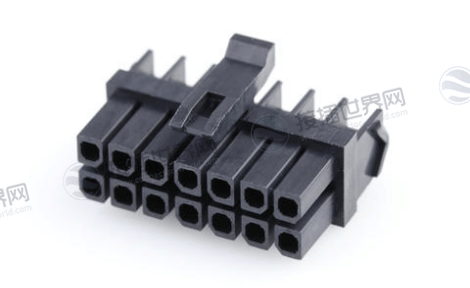

172952-1402是Micro-Fit 3.0系列中的高性能插座外壳，其技术规格如下：

1. 电气与机械特性：

针位数：14针(双排设计，每排7针)

间距：3.00mm(排距同为3.00mm)，平衡空间效率与连接可靠性

触头类型：母形插口(需搭配压接触点使用，如43030系列)

端接方式：压接连接，支持快速组装

2. 物理特性：

外壳颜色：灰色自然色(GW NAT)，材料为PA66(尼龙)或LCP，具备UL94 V-0阻燃等级

安装类型：自由悬挂(In-Line)，适配线缆直连

紧固机制：锁存器支座(Latch Holder)，确保插配稳定性

3. 环境适应性：

工作温度：-40°C至+105°C，适应严苛环境条件

合规性：符合RoHS、无卤素标准，通过UL/CSA认证

二、设计优势与创新特性

1. 高密度布局能力：

双排3.00mm间距设计，在有限空间内实现14电路布局，比传统连接器节省超过30%的PCB面积，尤其适合紧凑型设备。

2. 可靠性提升设计：

TPA(端子位置保证)结构：增强端子固定性，防止振动导致的脱退(需搭配专用TPA组件172953系列)

完全极化外壳：防误插设计，确保插配方向正确，避免安装错误

3. 生产效率优化：

压接端接支持自动化组装，降低人工成本

散装包装(Bulk)，适配批量生产需求

三、应用领域与行业解决方案

172952-1402凭借其高电流承载和稳健性能，广泛应用于以下领域：

工业自动化：PLC控制系统、传感器布线(如西门子、欧姆龙设备)及电机驱动接口

通信设备：路由器、交换机内部板间电源连接(支持5-10A电流传输)

消费电子产品：洗衣机、冰箱等家电控制板，以及打印机和扫描仪的电源管理模块

医疗与能源设备：诊断设备监护仪、太阳能逆变器内部布线

四、选型与安装指南

1. 配套组件要求：

需搭配Micro-Fit 3.0压接端子(如43030系列镀金端子)

推荐TPA固定器(如172953-1402)，增强端子稳定性

2. 安装注意事项：

使用专用压接工具(如Molex MX-63819)，确保压接牢固性

线缆规格：推荐20-26 AWG(电源电路)及28-30 AWG(信号电路)

检测标准：拉力测试≥15N，显微镜检查压接点无裂纹

3. 兼容性提示：

与Micro-Fit+系列不兼容(Micro-Fit+采用独特键控设计)

可匹配插头：43020系列、43640系列

五、常见问题与解决方案

Molex莫仕172952-1402连接器作为Micro-Fit 3.0系列的14电路解决方案，通过其紧凑双排设计、高可靠性TPA支持及宽温度适应性，为高密度电子设备提供了稳健互联基础。未来，随着工业4.0对连接器小型化和高电流传输需求的提升，该系列有望进一步集成智能检测功能及更高环境耐受性，为新能源、医疗电子及物联网设备持续赋能。工程师在选型时需重点关注端子配套、TPA增强及线缆匹配，以最大化其性能优势。
