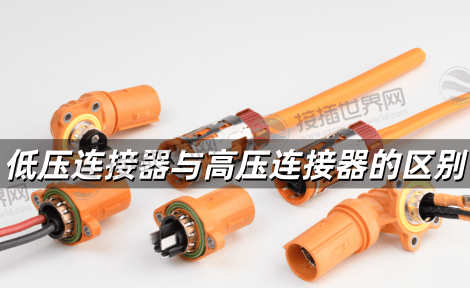

低压连接器与高压连接器的区别 从设计到应用的6大核心差异解析

低压连接器与高压链接器的区别主要体现在工作电压范围和电流承载特性，两者的工作电压和电流承载范围都是有很大区别的，同时两者的结构设计比如绝缘层厚度、防触电设计、安全间距、抗电弧能力也是有已差异话的，本文将详解低压连接器与高压链接器的6大核心差异。

一、低压连接器与高压连接器的电压等级与电流承载能力的区别

1.工作电压范围

低压连接器：通常适用于12V-60V低压系统(如车身控制模块、车载娱乐系统)。

高压连接器：设计用于60V-1500V高电压场景(如新能源汽车动力电池包、驱动电机)。

2.电流承载特性

低压连接器：最大电流一般≤50A，铜合金端子厚度多为0.4-0.8mm。

高压连接器：需支持100A-400A大电流(特斯拉Model Y高压连接器峰值电流达250A)，端子采用多层复合铜材(厚度1.2-2.5mm)。

二、低压连接器与高压连接器的结构设计与安全防护对比

三、低压连接器与高压连接器的材料选型与技术标准

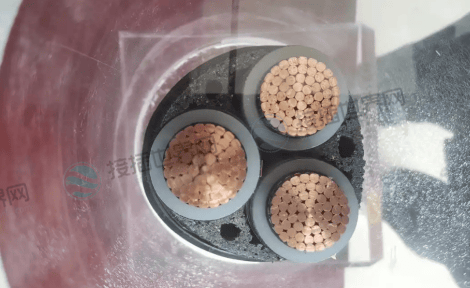

1.导体材料

低压：H62黄铜(成本低，适用于低频信号传输)。

高压：铍铜(C17200)或铜镍硅合金(导电率≥80% IACS，抗应力松弛)。

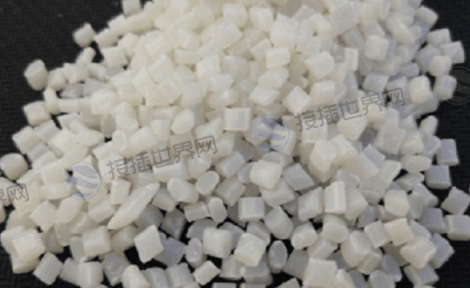

2.绝缘材料

低压：普通尼龙PA6(耐温-40℃~105℃)。

高压：液晶聚合物LCP(耐温-40℃~150℃，CTI≥600V)。

3.认证标准

低压：QC/T 1067、USCAR-2。

高压：LV214(大众高压标准)、ISO 6469-3(电动汽车安全规范)。

四、低压连接器与高压连接器的应用场景与失效模式分析

1.典型应用场景

低压：车灯线束、传感器接口、ECU控制单元。

高压：动力电池组连接、车载充电机(OBC)、电驱动系统。

2.常见失效风险

低压连接器：接触不良(电阻>5mΩ)、端子氧化。

高压连接器：绝缘击穿(爬电距离不足)、温升超标(ΔT>55K)。

五、低压连接器与高压连接器的选型建议与行业趋势

1.选型原则

低压场景优先考虑成本与空间利用率(如MQS系列连接器)。

高压系统必须满足UL 2238/IEC 62196安全认证。

2.技术融合趋势

高压连接器小型化：安费诺推出的Mini HV系列将体积缩小40%。

低压连接器智能化：TE Connectivity的MATE-AX系列集成温度传感功能。

低压与高压连接器的本质区别在于对电能传输的安全性要求差异。工程师在选型时需重点关注电压等级、温升限值及防护等级等参数，高压系统建议优先采用具备双重锁止和电弧防护设计的产品。随着800V高压平台普及，耐压1500V+、支持液冷散热的高压连接器将成为主流，而低压连接器将向高密度集成与智能诊断方向发展。

(注：文中数据参考UL、IEC标准文件及泰科、安费诺等企业技术白皮书)
