泰科TE 1554723-1连接器中文手册_现货采购_配套型号指南
泰科1554723-1是一款专为工业及汽车电子设计的180°出线母端连接器，采用冲压成型锡电镀端子，支持F型压接工艺，适配AWG 20-18(0.5-0.85mm²)铜导线，典型额定电流15A(低功率模式下可达24A)，适用于中高电流信号与电源传输。其公端长度16.25mm、宽度1mm的紧凑结构，搭配端子锁定设计，确保插接稳定性，同时支持密封功能以应对潮湿或粉尘环境。工作温度范围-40~120℃，兼容极端工业场景。非绝缘设计允许灵活布线，而锡电镀接触面提升导电性与抗氧化能力。该连接器广泛用于机床控制、汽车线束、自动化设备等需高可靠性和紧凑安装空间的领域，尤其适合振动频繁或需频繁维护的系统，通过精准压接工艺与材料优化，平衡了电气性能与机械耐用性。
一、1554723-1中文手册

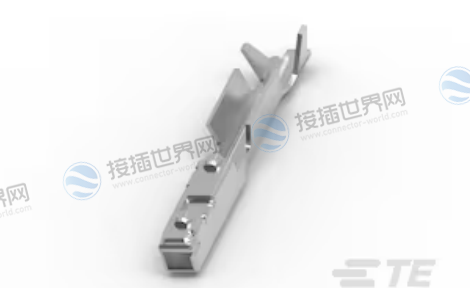

| 分类 | 详情 |
|---|---|
| 产品图 |
 |
| 产品型号 |
1554723-1 |
| 插座种类 | 180° |
| 主要锁定特性 | 端子上 |
| 可密封 | 是 |
| 导线端子端接区域电镀材料 | 锡 |
| 端子制造 | 冲压成形 |
| 端子大小 | 1mm |
| 压接类型 | F 型压接 |
| 典型额定电流 (A) | 15 |
| 端子类型 | 母端 |
| 对接公端宽度 | 1 mm [ .039 in ] |
| 接触面电镀 | 锡 (Sn) |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 线径 (AWG) | 20 – 18 |
| 线径 (mm²) | .5 –.85 |
| 公端长度 | 16.25 mm [ .64 in ] |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） | 120 °C [ 248 °F ] |
| 工组温度范围 | -40 – 120 °C [ -40 – 248 °F ] |
| 与电线基础材料兼容 | 铜 |
| 端子传导 | 0 – 24 A（低功率） |
|
采购入口 |
1554723-1现货 |
| 原厂手册 |
1554723-1数据手册.PDF |
二、1554723-1配套型号
配套型号

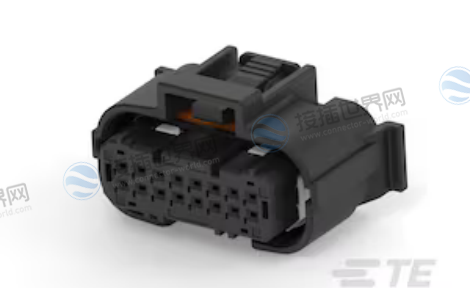

产品图
2290490-1
更多配套型号
1554723-1配套型号大全
三、1554723-1适用领域
泰科1554723-1连接器适用领域
1. 工业自动化与控制设备
- 高额定电流(15A，低功率模式24A)及宽温域(-40~120℃)特性，适用于PLC控制模块、机床电源分配、传感器信号传输等场景，满足工业设备对稳定性和耐用性的要求。
2. 汽车电子系统
- 可密封设计与抗振动特性适配汽车电池管理系统(BMS)、电机控制单元(MCU)及车载电源线束，支持-40℃~120℃极端温度环境下的可靠连接。
3. 户外与恶劣环境设备
- 防尘防水密封功能(可选)使其适用于太阳能逆变器、户外照明系统、农业机械等暴露于潮湿、粉尘或高温环境的场景。
4. 机器人与重型机械
- F型压接端子与铜导线(AWG 20-18)的高兼容性，配合180°出线角度，便于机器人关节、挖掘机等设备的紧凑布线与频繁插拔操作。
5. 医疗与实验室设备
- 非绝缘设计与低功率传导(0-24A)特性，可适配医疗仪器电源模块、测试设备信号接口等需精准连接的精密场景。
6. 军事与航空航天
- 冲压成型锡电镀端子及宽温域性能，满足军用设备、飞行器电源系统在高振动、宽温差环境下的严苛连接需求。
核心优势：通过密封性、高电流承载及宽温域设计，覆盖工业、汽车、户外及特种设备的多场景需求，平衡电气性能与机械可靠性。
四、1554723-1常见问题与解决方案
泰科1554723-1连接器常见问题与解决方案
1. 压接不牢固导致接触不良
- 问题：F型压接端子若未使用专用工具压接，可能导致端子与导线连接不紧密，引发接触电阻增大或断路。
- 解决方案：采用泰科认证的F型压接钳，确保压接后端子与导线线径(AWG 20-18)完全贴合，压接后检查端子无裂纹且导线无裸露。
2. 高温环境下密封失效
- 问题：非绝缘设计在高温(120℃)或粉尘环境中可能因密封不严导致氧化或短路。
- 解决方案：加装热缩管或硅胶密封胶覆盖端子接触区域，并定期检查密封材料老化情况。
3. 振动场景下端子松动
- 问题：180°出线设计在高频振动(如汽车、机械臂)中可能因公端长度(16.25mm)较长导致插接位移。
- 解决方案：使用尼龙扎带固定连接器与线缆，或选择带锁定扣的公端配件增强抗振动能力。
4. 导线线径超出范围导致压接损坏
- 问题：使用AWG小于20或大于18的导线压接时，可能因端子尺寸(1mm)不匹配导致端子变形或导线断裂。
- 解决方案：严格按规格选择线径(0.5-0.85mm²)，压接前用线规卡尺验证导线尺寸。
5. 低温环境下端子脆化
- 问题：在-40℃低温时，锡电镀端子可能因材料脆化增加断裂风险。
- 解决方案：避免在低温环境下频繁插拔，或改用低温性能更优的镀金端子替代(需兼容性测试)。
6. 接触面氧化导致导电性下降
- 问题：锡电镀层在潮湿或腐蚀性环境中可能氧化，降低传导效率(额定电流15A)。
- 解决方案：定期清洁接触面，使用防氧化剂(如凡士林)涂抹，或更换为镀金端子提升耐腐蚀性。
7. 非绝缘设计引发短路风险
- 问题：非绝缘端子在高密度布线时可能与其他导体意外接触，导致短路。
- 解决方案：加装绝缘套管隔离端子，或在安装时预留足够间距(≥5mm)。
总结：通过规范压接工艺、强化环境适配措施(密封/固定)及严格遵循线径与温度参数，可显著提升该连接器的可靠性与寿命。
