RS485接口引脚定义详解 9针与4线制接线规范及故障排查指南
在工业自动化与智能设备组网中，RS485接口的引脚定义直接影响通信稳定性与抗干扰能力，无论是DB9连接器还是端子排接线，误接A/B线或忽略屏蔽接地均可能导致通信中断。本文从接口类型、引脚功能、接线逻辑到故障排查，系统解析“RS485接口引脚定义”，为工程师提供标准化操作指南，同时为采购人员推荐适配品牌型号，确保选型精准高效。
一、RS485接口类型与引脚定义标准
1. DB9接口(9针公头/母头)
引脚功能定义：
Pin1：未定义(部分设备用作屏蔽接地)
Pin2：B线(接收/发送数据负端)
Pin3：A线(接收/发送数据正端)
Pin5：信号地(GND，必须与屏蔽层共接)
其余引脚(4、6、7、8、9)通常未启用，具体需参考设备手册。
典型应用：工控机、PLC等设备的串口通信模块。

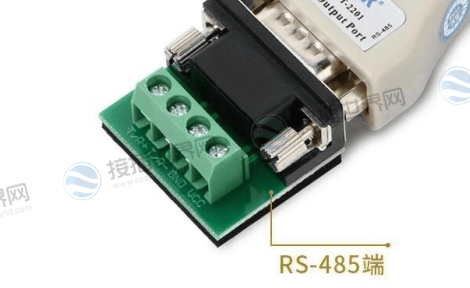

2.端子排接口(4线制/2线制)
4线制：
T+(A+)：发送数据正端
T-(B-)：发送数据负端
R+(A+)：接收数据正端
R-(B-)：接收数据负端
2线制：仅需A(+)与B(-)线，通过收发器切换收发状态。
二、RS485接线规范与操作要点
1.线序匹配规则
A线对A线，B线对B线：跨设备连接时严格对应极性，反接会导致信号反向、通信失败。
终端电阻配置：总线两端需并联120Ω电阻，消除信号反射。
2.屏蔽层与接地处理
屏蔽双绞线外层需单点接地(通常接设备机壳或系统地)，避免形成地环路干扰。
错误案例：某工厂因未接地导致RS485网络受变频器干扰，通信误码率高达30%。
3.多设备组网拓扑
总线型结构：所有设备并联于主干线，总长度不超过1200米。
星型结构：需使用RS485集线器(如泰科6GK1500系列)扩展分支。
三、常见接线错误与故障排查
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 通信时断时续 | A/B线反接或接触不良 | 用万用表检测线序与通断 |
| 数据包丢失率高 | 未接终端电阻或阻值偏差 | 总线两端补装120Ω电阻 |
| 设备烧毁 | 电源线与信号线短路 | 检查线缆绝缘性 |
四、工业级连接器选型建议
1.品牌型号推荐
泰科(TE)：MATE-N-LOK系列，支持IP67防护，适配振动环境。
莫仕(Molex)：Micro-Fit 3.0接口，紧凑型设计，适用于高密度布线。
2.选型关键参数
接触阻抗：≤20mΩ(确保信号衰减可控)
耐压等级：≥250V AC(防浪涌冲击)
RS485接口引脚定义的精准掌握是工业通信网络稳定运行的基础，接插世界网提供泰科、莫仕等品牌的RS485连接器现货，涵盖DB9、防水端子排等多种接口类型，并配备专业选型工具与接线图库，助工程师快速匹配项目需求。
