RS485接口怎么接线?详解2线制与4线制接线步骤及注意事项

RS485接口的接线准确性直接决定工业通信网络的稳定性，误接A/B线、忽略终端电阻或屏蔽接地不规范，轻则导致信号失真，重则引发设备损坏，本文从接线工具准备、2线制与4线制操作流程、接地规范到故障排查，全面解析“RS485接口怎么接线”，为工程师提供标准化操作指南，同时推荐适配品牌连接器型号，助力采购人员精准选型。

一、RS485接口接线前的准备工作

1.工具与材料清单

必需工具：万用表、剥线钳、螺丝刀、120Ω终端电阻。

线缆选择：

双绞屏蔽线(推荐22AWG，屏蔽层覆盖率≥85%)。

泰科工业级连接器(如M12系列，IP67防护)。

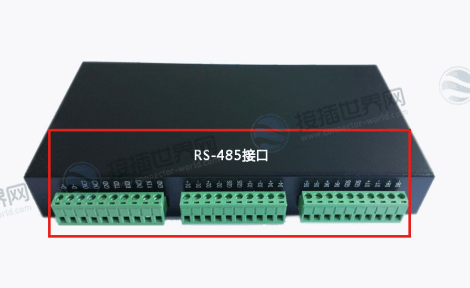

2.接口类型确认

DB9接口：常见于PLC、工控机，需确认引脚定义(通常A+为Pin3，B-为Pin2)。

端子排接口：标注A+/B-或T+/T-，支持快速接线。

二、RS485接口2线制(半双工)接线步骤

1.接线逻辑图

2.操作流程

步骤1：主设备A+接所有从设备的A+，B-接所有从设备的B-，总线首尾两端并联120Ω电阻。

步骤2：屏蔽层单点接地(推荐接主设备机壳)，避免多点接地形成环路。

步骤3：使用万用表检测A+与B-间电阻(应为60Ω，即两端120Ω电阻并联值)。

3.推荐连接器

莫仕Micro-Fit 3.0：紧凑设计，支持2线制快速插拔，接触电阻≤15mΩ。

三、RS485接口4线制(全双工)接线步骤

1.接线逻辑图

2.操作要点

发送与接收独立：主设备T+/T-分别接从设备R+/R-，反向链路同理。

终端电阻配置：仅在发送端与接收端安装120Ω电阻。

案例：某智能仓储系统采用4线制RS485连接10台AGV小车，实现双向实时指令传输。

四、屏蔽层与接地规范

1.单点接地原则

屏蔽层仅在一端接地(通常为主设备端)，避免地环路电流干扰。

错误示范：某污水处理厂因多点接地导致RS485网络噪声增加20dB。

2.接地线径要求

接地线截面积≥2.5mm²，确保低阻抗通路。

五、常见接线错误与排查方法

六、工业级连接器选型指南

1.品牌型号推荐

泰科(TE)：

DEUTSCH DT系列：耐高温、抗振动，适配恶劣环境。

M8/M12连接器：IP67防护，支持快速锁紧。

莫仕(Molex)：

Brad Ultra-Lock：防误插设计，适用于高密度控制柜。

2.选型核心参数

接触阻抗：≤10mΩ(保障信号完整性)

耐压等级：≥250V AC(防浪涌冲击)

插拔寿命：≥5000次(确保长期可靠性)

RS485接口的正确接线是工业通信网络稳定运行的基石，接插世界网提供泰科、莫仕等品牌全系列RS485连接器现货，涵盖2线制、4线制专用型号，并配备接线图库与技术文档，助工程师快速完成项目部署，访问官网，一键查询库存、下载规格书，享受一站式采购服务!
