RS485总线是几芯线?详解2线制与4线制接线规范及选型指南

作者:zhuqi来源:接插世界网浏览量:408时间:2025-05-19 11:19:21

在工业自动化与设备组网中,RS485总线的线芯数选择直接影响通信稳定性。误用非屏蔽线缆或混淆2线/4线制接线规则,可能导致信号衰减、数据丢包甚至设备损坏,本文从芯数定义、通信模式匹配到实战案例,全面解析“RS485总线是几芯线”,并提供泰科、莫仕等品牌适配线缆型号,为工程师与采购人员提供一站式解决方案。

相关推荐:RS485接口是什么?一文看懂RS485接口

RS485总线是几芯线?详解2线制与4线制接线规范及选型指南

一、RS485总线的线芯数定义

1. 2线制(半双工)

芯数要求:2芯(A+/B-) + 屏蔽层,适用于单向或半双工通信(如Modbus RTU)。

应用场景:传感器数据采集、智能电表网络(某工厂1200米传感器组网案例)。

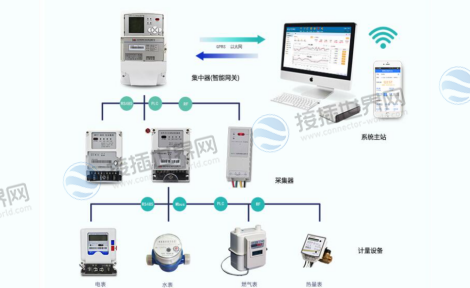

智能电表网络

2. 4线制(全双工)

芯数要求:4芯(T+/T- + R+/R-) + 屏蔽层,支持双向独立传输(如BACnet MS/TP)。

应用场景:工业机器人控制、实时监控系统(需高速双向通信)。

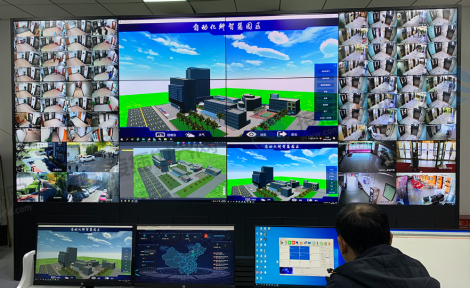

实时监控系统

二、线芯接线规范与操作步骤

1. 2线制接线流程

步骤1:确认设备接口为半双工模式(如MAX485芯片)。

步骤2:使用22AWG屏蔽双绞线连接所有设备的A+与B-,总线两端并联120Ω终端电阻。

步骤3:屏蔽层单点接地(推荐接主设备端机壳),万用表检测A-B电阻为60Ω。

2. 4线制接线要点

发送与接收独立:主设备T+/T-分别接从设备R+/R-,反向链路同理。

终端电阻配置:仅在发送端与接收端安装120Ω电阻。

三、线缆选型标准与品牌推荐

1.核心参数要求

导体规格:22AWG(短距离)或18AWG(长距离>500米)。

屏蔽层:铝箔+编织铜网双层屏蔽(覆盖率≥85%)。

耐温等级:-40℃~105℃(适配工业高温环境)。

2.品牌型号推荐

泰科(TE Connectivity):

BELDEN 3106A:22AWG双绞屏蔽线,特性阻抗120Ω,适配2线制RS485。

莫仕(Molex):

Brad Flex 18-4:4芯屏蔽线,耐弯曲500万次,适配移动设备布线。

四、常见错误与故障排查

故障现象 错误原因 解决方案
信号衰减严重 使用非屏蔽线或线芯数不足 更换双层屏蔽双绞线
通信时断时续 2线制误接为4线制 检查设备通信模式并重新接线
设备烧毁 电源线与信号线混用同一线缆 严格分离强电与弱电线缆
高频干扰 屏蔽层未接地或多点接地 改为单点接地并检测阻抗连续性

五、RS485与其他总线线芯数对比

总线类型 典型线芯数 核心差异
RS485 2芯或4芯 + 屏蔽层 差分信号,支持多节点
RS232 3芯(Tx/Rx/GND) 单端信号,仅点对点通信
CAN总线 2芯(CAN_H/L) 多主仲裁,高实时性

RS485总线的线芯数选择是通信网络设计的核心环节,接插世界网提供泰科、莫仕等品牌全系列RS485专用线缆现货,涵盖2线制、4线制及工业级防水型号,并配备线缆衰减计算工具与接线图库。
