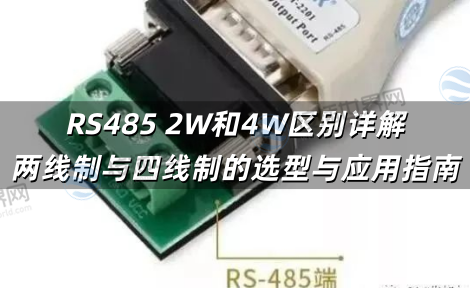

RS485 2W和4W区别详解 两线制与四线制的选型与应用指南
在工业自动化与设备组网中，RS485的2W(半双工)和4W(全双工)接线方式是影响通信效率的关键因素，误用线制可能导致信号冲突、数据延迟或硬件损坏，本文从技术原理、实战案例到硬件选型，深度解析“RS485 2W和4W区别”，为工程师提供决策依据，并为采购人员推荐泰科、莫仕等品牌适配连接器型号。
一、RS485 2W与4W的核心定义
1.2W(两线制)
接线方式：仅需A+(RS485+)和B-(RS485-)两芯线，支持半双工通信(收发不可同时进行)。
协议示例：Modbus RTU、BACnet MS/TP(半双工模式)。
2.4W(四线制)
接线方式：包含T+(发送正)、T-(发送负)、R+(接收正)、R-(接收负)四芯线，支持全双工通信(收发可同步)。
协议示例：Profibus DP(需双向独立通道)。
二、技术特性对比
| 对比项 | RS485 2W | RS485 4W |
|---|---|---|
| 通信模式 | 半双工 | 全双工 |
| 线芯数量 | 2芯+屏蔽层 | 4芯+屏蔽层 |
| 传输效率 | 较低(需切换收发状态) | 高(收发独立通道) |
| 成本 | 低(线缆与连接器成本减少) | 较高(线缆与接口复杂度增加) |
| 典型应用 | 传感器数据采集、智能电表 | 工业机器人控制、实时监控系统 |
三、应用场景与实战案例
1.2W适用场景
工厂传感器网络：某汽车厂采用2W RS485连接200个温度传感器(波特率9600bps)，布线成本降低30%。
农业灌溉系统：1200米远距离通信，使用泰科M12防水连接器，屏蔽层单点接地。
2.4W适用场景
PLC高速控制：4W全双工支持生产线PLC与伺服电机实时双向通信(波特率1Mbps)。
医疗设备监控：莫仕Brad Micro-Change连接器实现ICU设备多参数同步传输。
四、硬件设计与接线规范
1.2W接线要点
拓扑结构：总线型串联，所有设备A+/B-并联，首尾两端安装120Ω终端电阻。
屏蔽处理：双绞屏蔽线单点接地，避免地环路干扰。
2.4W接线要点
独立通道：主设备T+/T-接从设备R+/R-，反向链路独立布线(R+/R-接从设备T+/T-)。
终端电阻：仅在发送端与接收端安装电阻(每对差分线120Ω)。
五、选型误区与故障排查
| 故障现象 | 错误原因 | 解决方案 |
|---|---|---|
| 通信冲突 | 2W误接为4W导致信号重叠 | 检查设备协议模式并统一接线 |
| 数据延迟高 | 4W系统未启用全双工功能 | 配置收发器芯片(如SN65HVD72) |
| 信号衰减严重 | 4W使用非屏蔽线或线径不足 | 更换22AWG屏蔽双绞线 |
六、工业级连接器推荐
1.2W适配型号
泰科DEUTSCH DT系列：IP67防护，支持2芯快速插拔，耐振动设计。
莫仕Micro-Fit 3.0：紧凑型端子，接触电阻≤15mΩ，适配高密度控制柜。
2.4W适配型号
泰科MATE-N-LOK：4芯集成屏蔽接口，通过Profibus DP认证。
莫仕Brad Ultra-Lock：防误插设计，耐温-40℃~105℃。
RS485 2W与4W的选型需基于通信模式与场景需求：前者适合低成本半双工应用，后者满足高速双向传输，接插世界网提供泰科、莫仕等品牌全系列RS485连接器现货，涵盖2W、4W及工业级防水型号，并配备专业选型工具与技术文档库。立即访问官网，获取实时库存与一站式采购服务!
