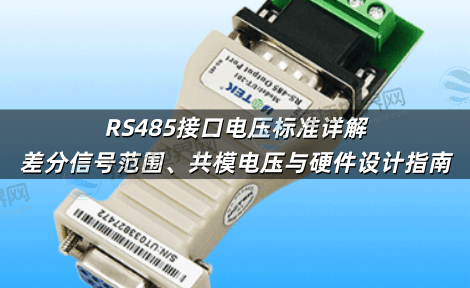

RS485接口电压标准详解 差分信号范围、共模电压与硬件设计指南
在工业自动化与长距离通信场景中，RS485接口的电压规范直接影响信号传输的稳定性与抗干扰能力，误用电压范围或忽略共模抑制设计，可能导致数据丢包、设备损坏甚至系统瘫痪，本文从差分信号定义、共模电压耐受范围到收发器选型，全面解析“RS485接口电压是多少”，并推荐泰科、莫仕等品牌适配硬件解决方案，为工程师与采购人员提供技术参考。
一、RS485电压标准的核心定义
1. 差分信号电压范围
逻辑“1”：A线(+)与B线(-)之间的电压差为+2V至+6V
逻辑“0”：A线与B线之间的电压差为-6V至-2V
接收器识别阈值：差分电压绝对值需≥200mV，否则可能无法判定逻辑状态。
2. 共模电压范围
正常工作范围：-7V至+12V，确保收发器在长距离传输中耐受地电位差与电磁干扰。
极端耐受值：部分收发器(如SN65HVD72)可承受-15V至+15V的瞬时过压，但需避免长期超出标准范围。
二、影响电压稳定性的关键因素
1. 线缆与终端电阻
推荐线缆：22AWG屏蔽双绞线(特性阻抗120Ω)，长距离场景需匹配终端电阻(120Ω±1%)以减少信号反射。
终端电阻功率：1/4W以上，避免因信号摆幅过大导致过热。
2. 收发器驱动能力
驱动电流：标准要求收发器至少提供±7V电压摆幅，驱动32单位负载(如MAX485支持32节点，SN65HVD72支持256节点)。
抗干扰设计：差分信号通过双绞线绞距(≤15mm)抑制共模噪声，屏蔽层需单点接地(推荐主设备端)。
3. 空闲状态处理
上下拉电阻：A线加1kΩ上拉，B线加1kΩ下拉，确保总线空闲时差分电压稳定在逻辑“1”(避免误触发起始位)。
三、硬件选型与设计建议
1. 收发器芯片推荐
低成本方案：MAX485(±7V驱动能力，支持9600bps长距离传输)。
高性能方案：SN65HVD72(±15V共模抑制，支持10Mbps高速通信)。
2. 连接器与线缆选型
泰科(TE)：DEUTSCH DT系列(IP67防护，适配-40℃~125℃工业环境)。
莫仕(Molex)：Brad Micro-Change(紧凑型设计，支持高密度布线)。
3. 故障保护设计
瞬态抑制：集成TVS二极管(如SN75LBC184)，防止雷击或电源短路导致的过压损坏。
隔离方案：光电隔离模块(如ADI ADM2483)阻断地环路电流，提升系统安全性。
四、常见问题与解决方案
| 故障现象 | 原因分析 | 解决方案 |
|---|---|---|
| 信号衰减严重 | 终端电阻缺失或线径不足 | 补装120Ω电阻并更换22AWG屏蔽线 |
| 通信时断时续 | 共模电压超出 -7V ~ +12V范围 | 检查接地并增加隔离模块 |
| 数据包错误率高 | 空闲状态电压处于±200mV临界区 | 增加上下拉电阻(1kΩ) |
| 设备发热 | 终端电阻功率不足或短路 | 更换1/2W电阻并检测线缆绝缘性 |
RS485接口电压的精准控制是工业通信网络可靠运行的核心，接插世界网提供泰科、莫仕等品牌全系列RS485连接器与收发器现货，涵盖高防护等级、宽温型号，并配备专业选型工具与技术文档库。
