泰科TE 1-1452483-2连接器中文手册_现货采购_配套型号指南
泰科1-1452483-2是一款双芯线对线连接器（母端护套结构），专为车用信号传输设计，符合SAE/USCAR-2标准。其核心特性包括800V耐压架构、50Ω阻抗及0-6000MHz工作频率范围，支持高速信号应用。采用PBT GF10防火材质壳体（胭脂红色），配备金镀层插座端子，接触可靠性高。直式180°双端平行出线结构优化空间布局，适配RG 174与RTK 031同轴电缆，线缆端接采用压接工艺。工作温度覆盖-40℃至+85℃严苛环境，尺寸紧凑（26.4×17.4×13.1mm），8mm引脚间距设计满足工业安装需求。
一、1-1452483-2中文手册
| 分类 | 详情 |
|---|---|

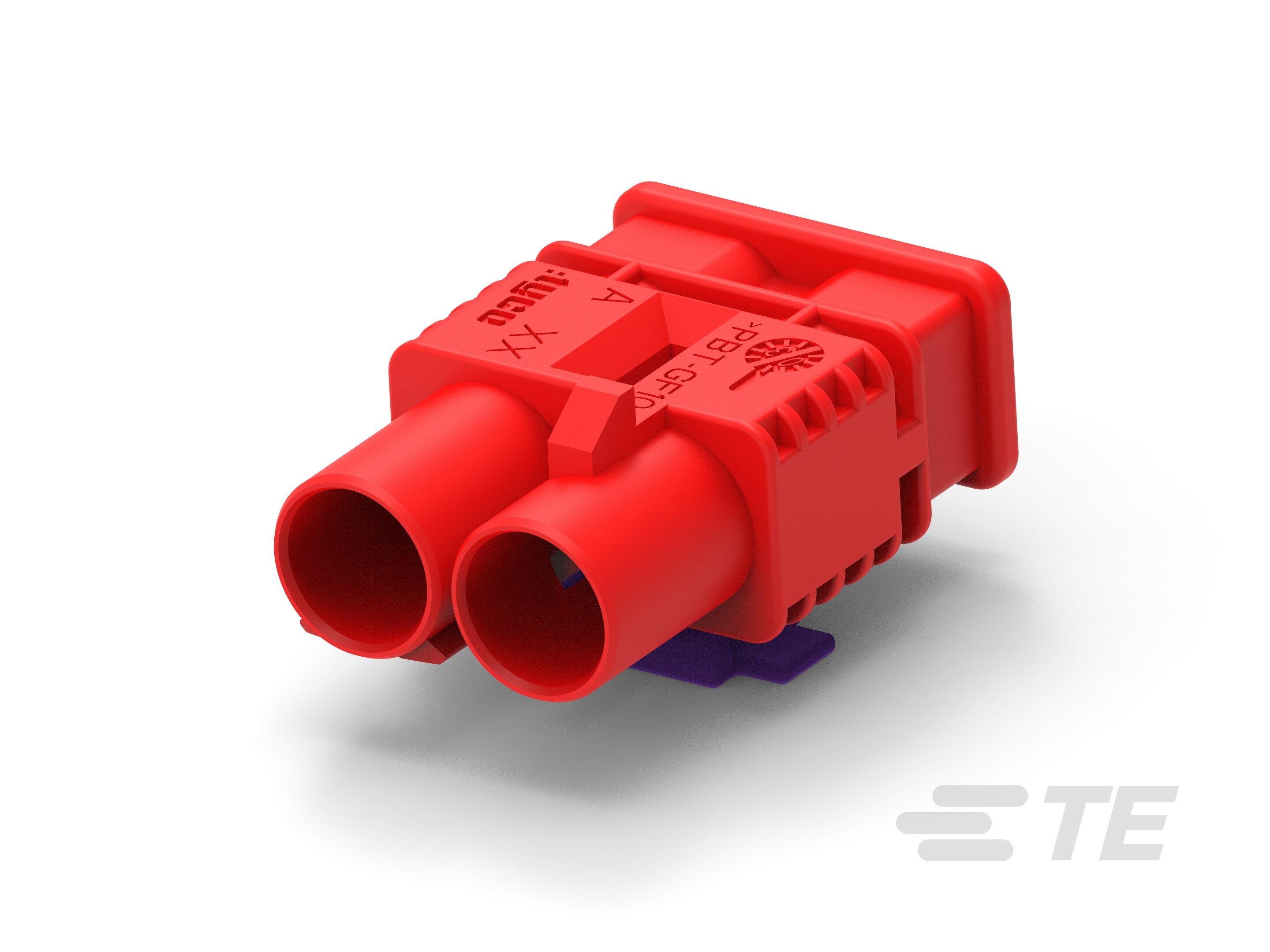

| 产品图 |  |
| 产品型号 | 1-1452483-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 阻抗(Ω) | 50 |
| 电缆出口类型 | 直式 |
| 主体材料 | PBT GF10 |
| 插针 | 带有 |
| 出线角度 | 180° |
| 连接器和键控代码 | L |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 无 |
| 外部端子电镀材料 | 无 |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 胭脂红 |
| 中心线（间距） | 8mm[.31in] |
| 连接器高度 | 13.1mm[.51in] |
| 产品长度 | 17.4mm[.68in] |
| 产品宽度 | 26.4mm[1.03in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 |
| 工作温度（最大值）(°F) | 149 | 158 | 167 | 176 | 185 |
| 电缆类型 | RG 174 | RTK 031 |
| 工组温度范围 | -40 – 85°C[-40 – 185°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-2 |
| 封装方法 | Box |
| 封装数量 | 200 |
| 电介质材料 | 无 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1-1452483-2现货 |
| 原厂手册 | 1-1452483-2数据手册.PDF |
二、1-1452483-2配套型号
| 配套型号 | 产品图 |
|---|---|

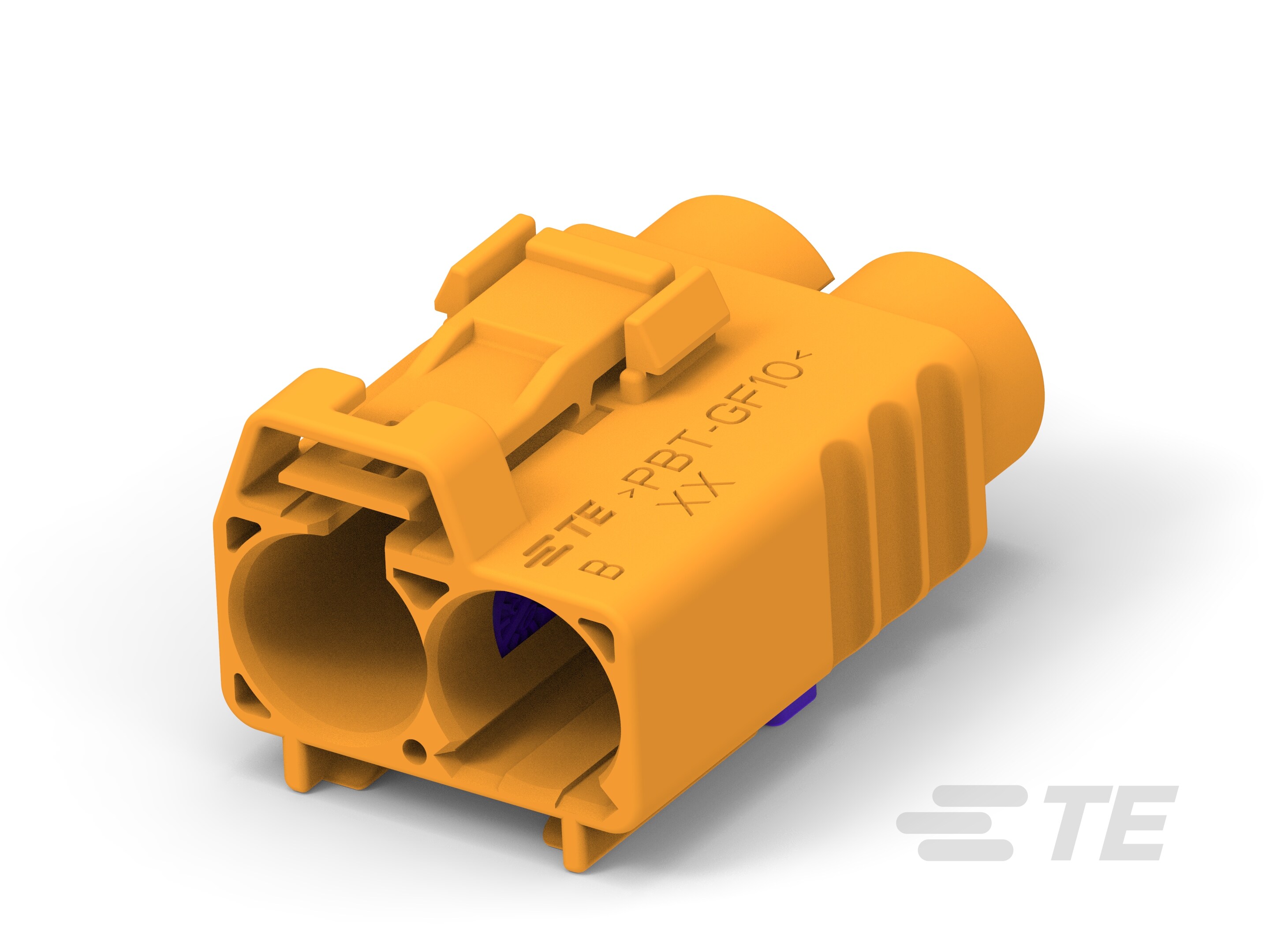

| 1-1452480-2 |  |
| 1719794-1 | 暂无 |
| 更多配套型号查询 | 1-1452483-2配套型号大全 |
三、1-1452483-2适用领域
泰科1-1452483-2连接器凭借其高频性能、精准设计及工业级防护特性，适用于以下专业领域：
1. 汽车电子系统
支持 800V高压架构 与 0-6000MHz高频信号传输，匹配电动汽车ECU、线束接口等关键场景，符合SAE/USCAR-2行业标准。键控代码L设计防止误插，结合直式电缆出口（180°出线角），保障行车控制系统的信号稳定性。
工作温度范围-40℃至85℃（胭脂红壳体采用PBT GF10材料），适应引擎舱高温环境。
2. 通信与射频设备
50Ω阻抗匹配与RG 174/RTK 031同轴线缆兼容性，支持5G基站、路由器内部高频信号传输，6GHz带宽满足现代通信设备的数据完整性需求。
紧凑结构（中心间距8mm，高度13.1mm）优化空间布局，压接线缆端接确保低损耗连接。
3. 工业自动化控制
2位单行布局简化传感器与PLC模块的线对线连接（缆到缆系统），自由悬挂安装适配机床、机械臂等高振动场景。
母端子护套设计强化应力消除，铜合金插座接触件（金镀层）提升抗腐蚀性与耐久性。
4. 户外能源设施
宽温耐受性（-40℃至85℃）与耐候材料（PBT GF10）兼容太阳能逆变器、风电控制箱等设备，胭脂红壳体在复杂环境中提供高辨识度。
直式电缆出口设计便于紧凑空间布线，提升设备维护效率。
5. 医疗电子仪器
无铅电镀与无卤材料符合医疗设备安全标准，可维修结构简化消毒流程。低信号失真特性保障生命体征监测设备的传输精准度。
核心优势总结：高频兼容性（6GHz）、高压支持（800V）、键控防误插及工业级耐候设计，使该连接器在汽车高压系统、通信射频链路、工业信号控制等场景中实现高密度、抗干扰的可靠连接。
四、1-1452483-2常见问题与解决方案
1. 安装松动或脱落
问题：连接器采用电缆安装（自由悬挂）类型，缺乏机械固定点，在振动或外力作用下易发生松动或脱落风险。
方案：添加应力消除附件如卡扣或绑带，确保电缆受力均匀分布，或安装额外支撑结构以分散外部应力。
2. 端子接触不良
问题：插座端子采用压接端接方法，若压接操作不当（如高度偏差超出公差）或接触部镀金层氧化，导致接触电阻异常升高，影响信号传输稳定性。
方案：严格遵循压接高度公差范围（建议±0.2~0.5mm），使用专用无腐蚀工具清洁端子氧化层，必要时及时更换受损端子。
3. 外壳变形
问题：主体材料为PBT GF10，在超出最大工作温度（如85°C）的环境中暴露，或长期处于高温上限条件，可能引起外壳物理变形。
方案：避免高温应用场景（温度不超过85°C），在高热环境下选用金属外壳替代型号，并定期进行外壳完整性检查。
4. 键控错位或对准偏差
问题：键控代码L未与公端正确匹配，或安装对位不精确，导致连接不稳定或连接失败。
方案：安装前严格核对键控代码及端子排列顺序，使用专业对准工具辅助定位，确保对接过程精准无误。
