泰科TE 2301907-1连接器中文手册_现货采购_配套型号指南

泰科2301907-1连接器是一款单行单位公端子护套连接器，专用于电线和电缆，配备0.5mm插针端子，支持最高800V工作电压及1A最大电流。其设计可密封，采用压接端接方式确保高可靠性；工作温度范围为-40°C至125°C，能适应严苛环境。电缆出口固定、90度出线，安装类型为自由悬挂电缆安装（电缆类型RTK 031）。虽未屏蔽，但兼容性强且具备优异的机械性能，特别适用于高电压工业应用。

一、2301907-1中文手册

分类	详情

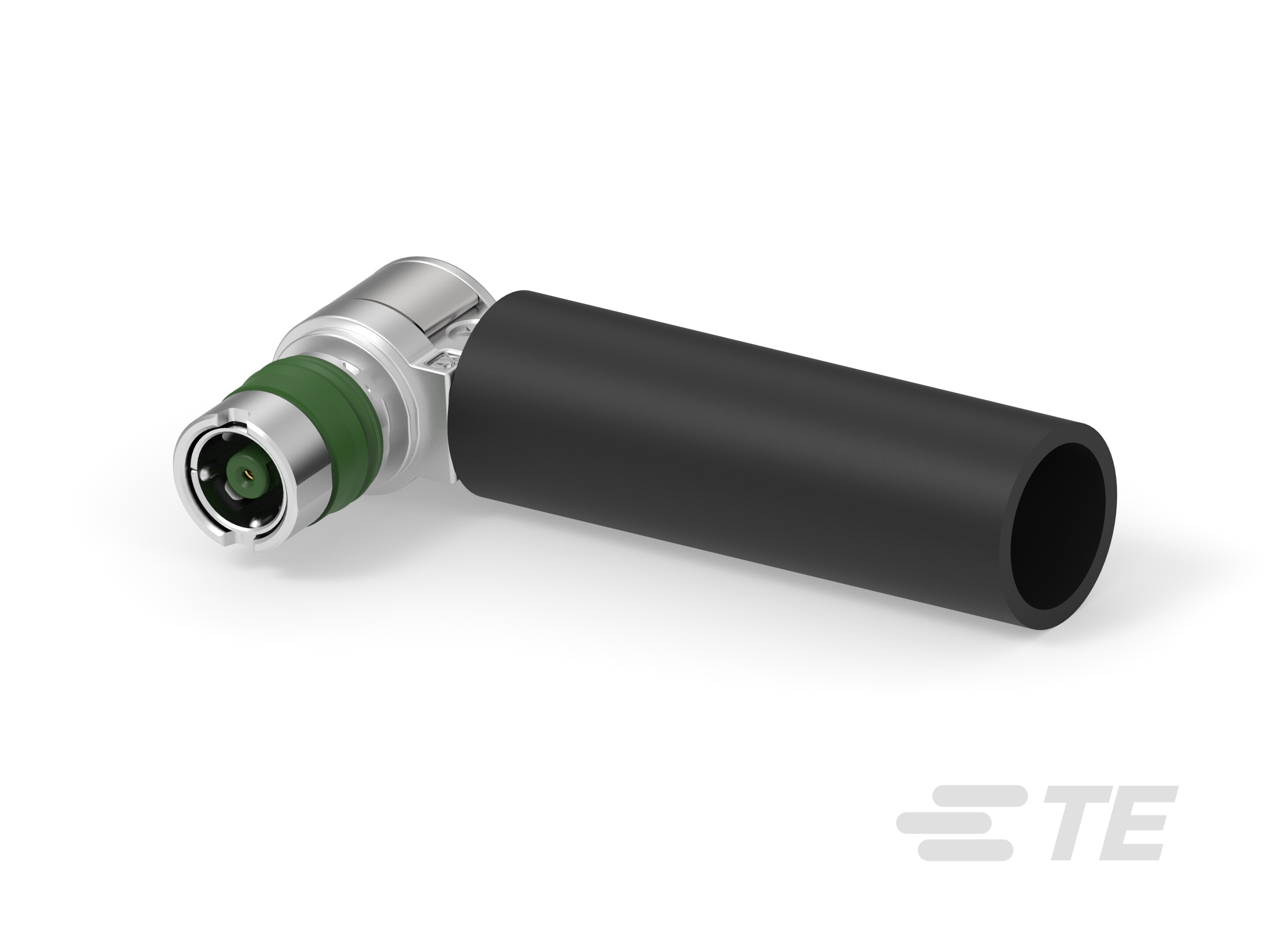

产品图
产品型号	2301907-1
混合型连接器	否
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
可密封	是
连接器和壳体类型	公端子护套
行数	1
弹簧锁	不带
位数	1
标称电压架构(V)	800
工作电压(VAC)	800
电缆出口类型	固定
插针	带有
出线角度	90°
端子类型	插针
中心接触件	带有
接合插针直径	.5mm[.01in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
工作温度（最大值）	125°C[257°F]
电缆类型	RTK 031
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2301907-1现货
原厂手册	2301907-1数据手册.PDF

二、2301907-1配套型号

三、2301907-1适用领域

泰科2301907-1连接器凭借其防护性、耐温性及紧凑设计，适用于多种严苛环境。其主要特性包括压接线缆端接（支持RTK 031电缆）、自由悬挂安装方式、最高125°C的工作温度范围（-40°C至125°C），以及800V的额定电压架构。这些特点确保其在高振动、多尘或高湿度场景中的稳定表现，具体应用领域如下：

1. 工业自动化与控制系统：-40°C至125°C宽温域耐受工厂极端温度波动，可密封结构与自由悬挂安装适应机床或机器人中的振动、粉尘环境，确保传感器信号和控制指令的可靠传输。

2. 汽车电子模块：公端子护套设计配合精确插针（0.5mm直径）防止错插，支持线束接口或ECU单元中的低电流信号连接，提升行车安全性与电路稳定性。

3. 户外能源设施：如太阳能控制器或风力发电电缆管理，自由悬挂安装优化空间布局，可密封性抵御雨雪和沙尘入侵，提升户外可靠性与效率。

4. 医疗诊断设备：简化维护的结构设计便于清洁消毒，压接端接确保无菌环境下的连接安全，减少液体渗漏风险。

5. 通信基础设施：单行1位紧凑布局（低至1A电流支持高速信号传输）适应路由器或基站内部连接，90°出线角度优化电缆布局，降低电磁干扰影响。

该连接器通过可密封防护、高温耐受机制及灵活安装方式，在苛刻环境中实现长期可靠的数据与电力传输。

四、2301907-1常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：电缆安装缺乏固定支撑点，机械振动或外力易导致连接器位移或脱落。

方案：加装应力消除卡扣（推荐宽度5mm绑带），在距连接器15cm处固定线缆；或增设L型支架分散应力负荷。

2. IP67密封效能下降

问题：125°C高温环境下密封面易变形，湿度>80%RH时水汽渗入风险增高。

方案：每月用无水乙醇清洁密封槽，更换硅胶增强型密封圈（邵氏硬度70±5）；安装时按压至密封面全贴合。

3. 压接端子接触失效

问题：1.2mm插针压接高度超差（＞±0.2mm公差）或硫化氧化导致电阻异常。

方案：采用RTK 031专用压接模具（精度0.02mm）；每季度用石英纤维刷清理端子腔，阻抗超过5mΩ立即更换。

4. 尼龙壳体高温变形

问题：工作温度达125°C极限时，尼龙6/6外壳易软化变形（热变形温度110°C）。

方案：环境温度＞110℃时强制风冷；酸/碱环境加装PVC防护罩，每50次插拔后检查壳体蠕变量。

5. 无键控导致的错位风险

问题：单芯结构无机械导向键，盲插时公母端轴向偏差＞1.5°即引发虚接。

方案：安装前使用激光对位仪校准插合轴线（公差±0.5°）；插接时施加轴向压力≥20N确保完全耦合。
