泰科3-2312193-1是一款单排单孔公端子护套型线对线连接器，专为线缆安装设计（自由悬挂）。其特征包括180°直式电缆出口、90Ω阻抗、2.8mm插针直径及压接式电缆端接。主体采用PA66 GF30工程塑料（乌黑色），接触件电镀采用中心银（Ag）层+外部锡（Sn）层复合工艺。工作温度范围覆盖-40°C至105°C严苛环境，兼容RG 174/RTK 031线缆，适用于高速数据传输场景并符合SAE/USCAR-17标准。该连接器具备标准公端子接口（键控代码A），无密封与弹簧锁设计，尺寸为39.2mm×12.9mm×10.3mm（宽×高×长）。
一、3-2312193-1中文手册
| 分类 | 详情 |
|---|---|

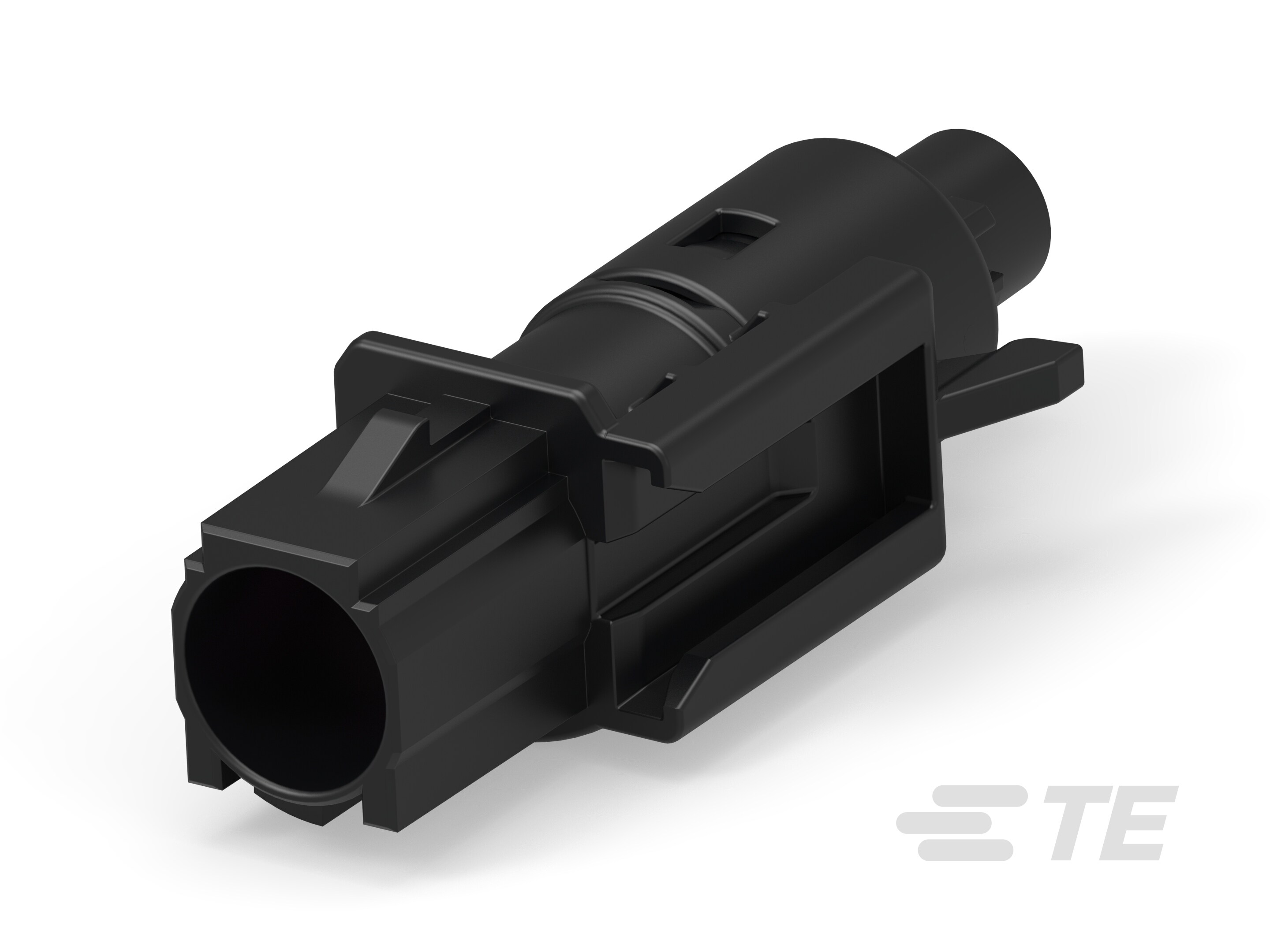

| 产品图 |
|
| 产品型号 | 3-2312193-1 |
| 主要锁定特性 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 1 |
| 阻抗(Ω) | 90 |
| 电缆出口类型 | 直式 |
| 主体材料 | PA66 GF30 |
| 插针 | 带有 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 银 (Ag) |
| 射频连接器中心端子电镀材料 | 锡 (Sn) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | 2.8mm[.11in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 连接器高度 | 12.9mm[.5in] |
| 产品长度 | 10.3mm[.4in] |
| 产品宽度 | 39.2mm[1.54in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RG 174 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | 包装 |
| 封装数量 | 900 |
| 电介质材料 | LCP | PA | PBT |
| 能够保证连接器位置 | 否 |
| 采购入口 | 3-2312193-1现货 |
| 原厂手册 | 3-2312193-1数据手册.PDF |
二、3-2312193-1配套型号
| 配套型号 | 产品图 |
|---|---|

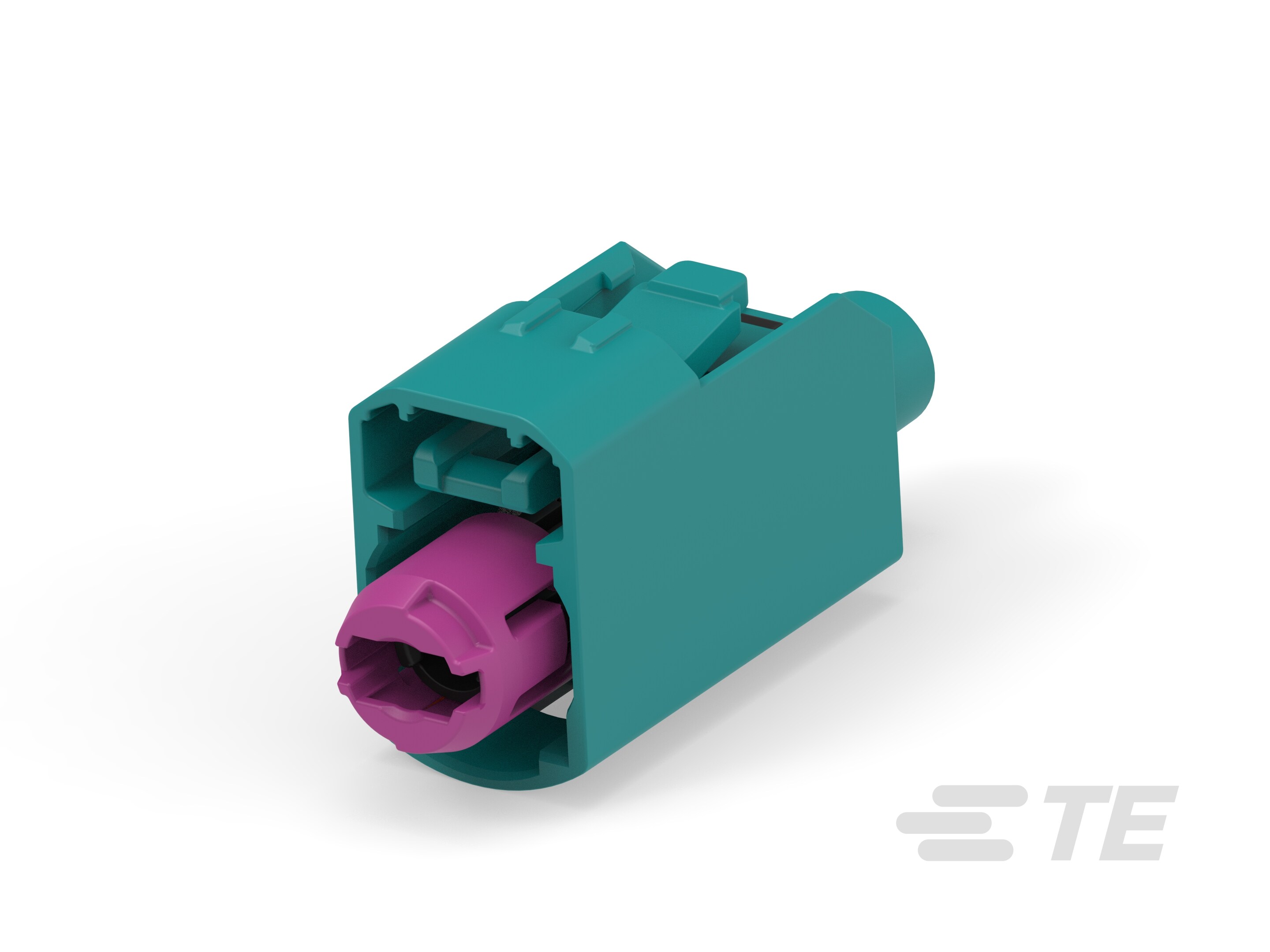

| 2-2312192-1 |
|

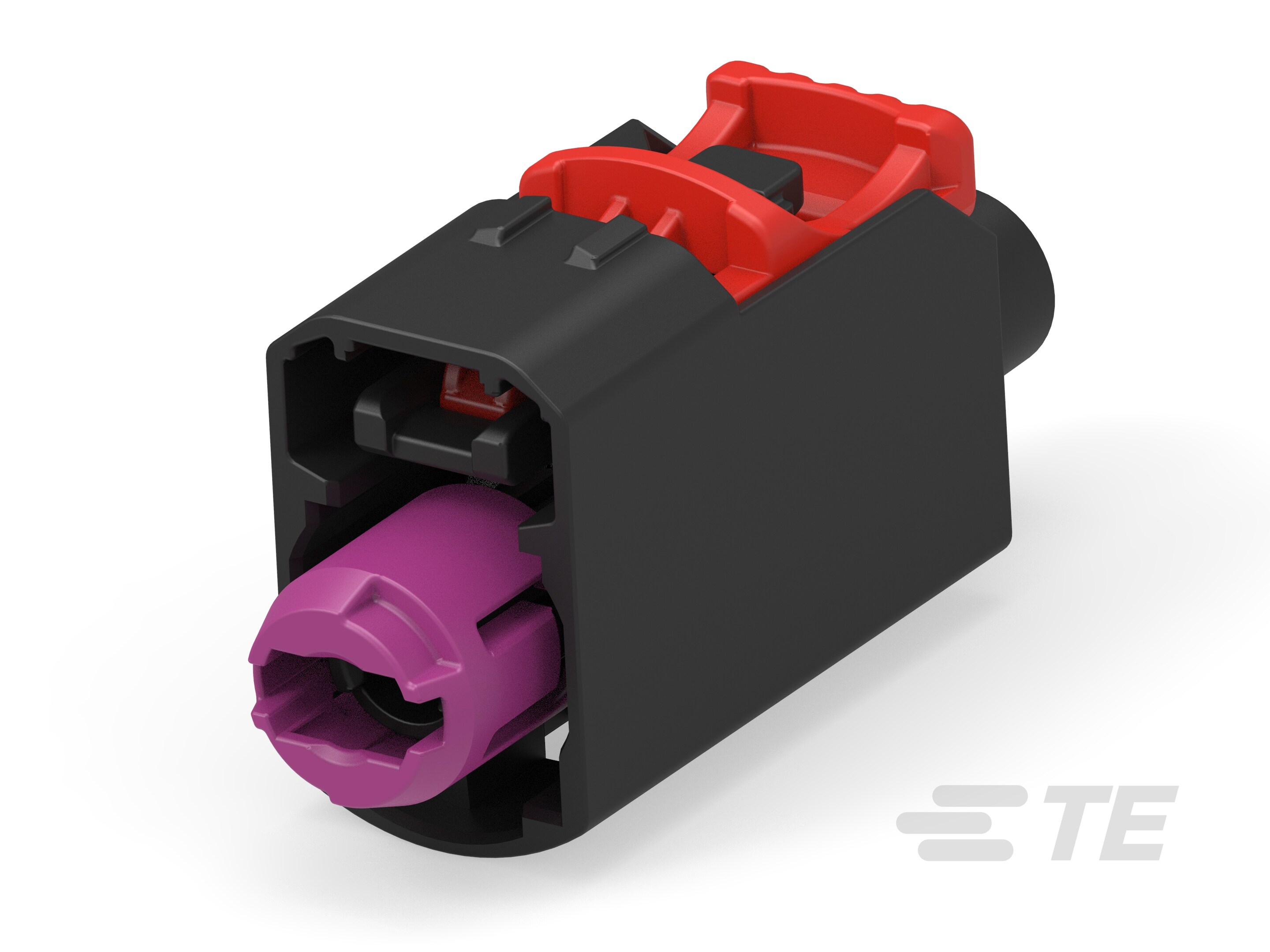

| 2312192-1 |
|

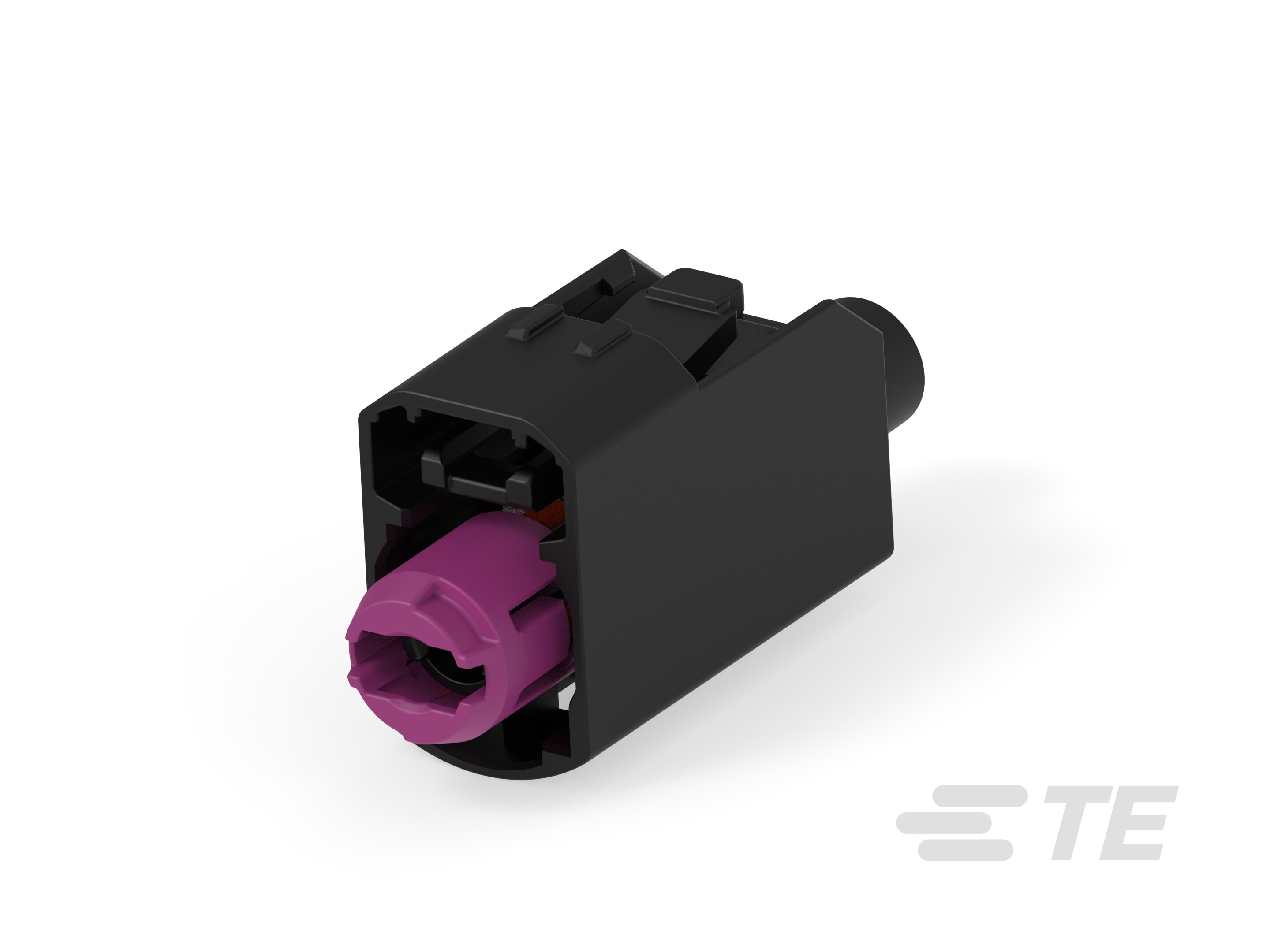

| 2312192-9 |
|
| 更多配套型号查询 | 3-2312193-1配套型号大全 |
三、3-2312193-1适用领域
泰科3-2312193-1连接器以其精准适配性、耐候性与信号完整性，适用于以下关键领域：
1. 汽车电子系统
符合SAE/USCAR-17汽车标准，压接端子的锡/银复合镀层（耐温-40℃至105℃）确保低阻抗连接（90Ω），支持RG174同轴线缆的高速数据传输。直式180°出线设计适配车载ECU、传感器线束接口，有效抵御行车振动干扰。
2. 通信与射频信号传输
专为RG174/RTK031射频线缆设计，90Ω阻抗特性匹配高频信号传输需求，紧凑结构（长10.3mm×宽39.2mm）优化空间利用，适用于基站设备、路由器内部天线模块的信号稳定连接。
3. 工业自动化控制
PA66 GF30材料壳体（耐温105℃）结合自由悬挂安装方式，适应高温产线环境；压接端子与键控代码A设计（接合插针直径2.8mm）防止误插，保障机床传感器、PLC控制链路的机械稳定性。
4. 精密仪器与设备
单针直式结构简化装配流程，锡镀层中心接触件提升抗氧化性，支持医疗检测设备内部高精度信号传输，并通过耐温性能满足器械消毒环境需求。
5. 高温作业场景
221°F（105℃）工作温度上限超越工业连接器常规标准（常见80℃），适配发电机组、能源设备控制箱等高温区域的线缆互连，确保热环境下的电气连续性。
该连接器通过键控对准、耐高温材料及射频优化设计，在严苛工况中实现高速信号的低损耗传输，乌黑色外壳强化工业设备的视觉辨识度。
四、3-2312193-1常见问题与解决方案
泰科3-2312193-1连接器常见问题与解决方案
泰科3-2312193-1连接器是一款专为线对线或缆对缆应用设计的公端子护套型连接器，采用电缆自由悬挂安装方式。其主体材料为PA66 GF30（玻璃纤维增强尼龙6/6），适用工作温度范围为-40°C至105°C，广泛应用于高速数据传输环境。然而，在实际应用中，可能会遇到以下常见问题。以下是针对这些问题提出的专业解决方案，旨在优化安装、维护与可靠性。
1. 安装松动或脱落
问题：自由悬挂安装方式缺乏固定点，导致连接器在振动或外力作用下易松动或脱落。
方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分布，或增设支撑结构以分散应力点。
2. 密封性不足
问题：连接器不具备密封设计（可密封属性为否），在潮湿或多尘环境中易受污染物侵入，可能影响电气性能。
方案：避免在高湿度环境（湿度大于80%RH）中使用；定期清洁接触面，并考虑加装硅胶密封圈或防护罩以增强防护性。
3. 端子接触不良
问题：插针端子压接不当或表面氧化可能导致接触电阻异常，影响高速数据传输的稳定性。
4. 外壳变形或腐蚀
问题：PA66 GF30外壳在长时间暴露于高温（接近105°C上限）或腐蚀性环境（如强酸/碱介质）中可能出现变形或劣化。
方案：避免在极端环境使用；高温场景推荐更换为金属外壳替代型号；定期检查外壳完整性，并确保操作温度维持在安全范围内。
5. 键控错位或对准偏差
问题：键控代码A未正确与公端匹配，可能导致连接不稳定或端子排列偏差。
方案：安装前仔细核对两端的键控代码和端子序列，使用对准工具辅助定位以确保精准对接，避免错位风险。
通过实施这些措施，可以显著提升泰科3-2312193-1连接器的性能和寿命，确保其在高速数据应用中的可靠性。定期维护和环境控制是关键预防手段。
