泰科TE 2317303-1连接器中文手册_现货采购_配套型号指南

TE泰科2317303-1连接器是一款双排12位母端子护套型线对线连接器，采用黑色PBT GF材质壳体，工作温度范围-40°C至105°C。其中心间距7.8mm，整体尺寸29.3×25.6×20.25mm（长×宽×高），支持直线对直线电缆出口（180°出线角度）。该连接器具有弹簧锁结构，支持0-600MHz工作频率，额定电压60VDC，最大载流3A，符合IPX9K防护等级。端子采用银锡复合电镀，通过压接方式实现线缆端接，适配UTP非屏蔽电缆，主要应用于信号传输领域。连接器采用键控代码A设计，确保精确配对，适用于工业设备中空间受限的稳定电气连接需求。

一、2317303-1中文手册

分类	详情

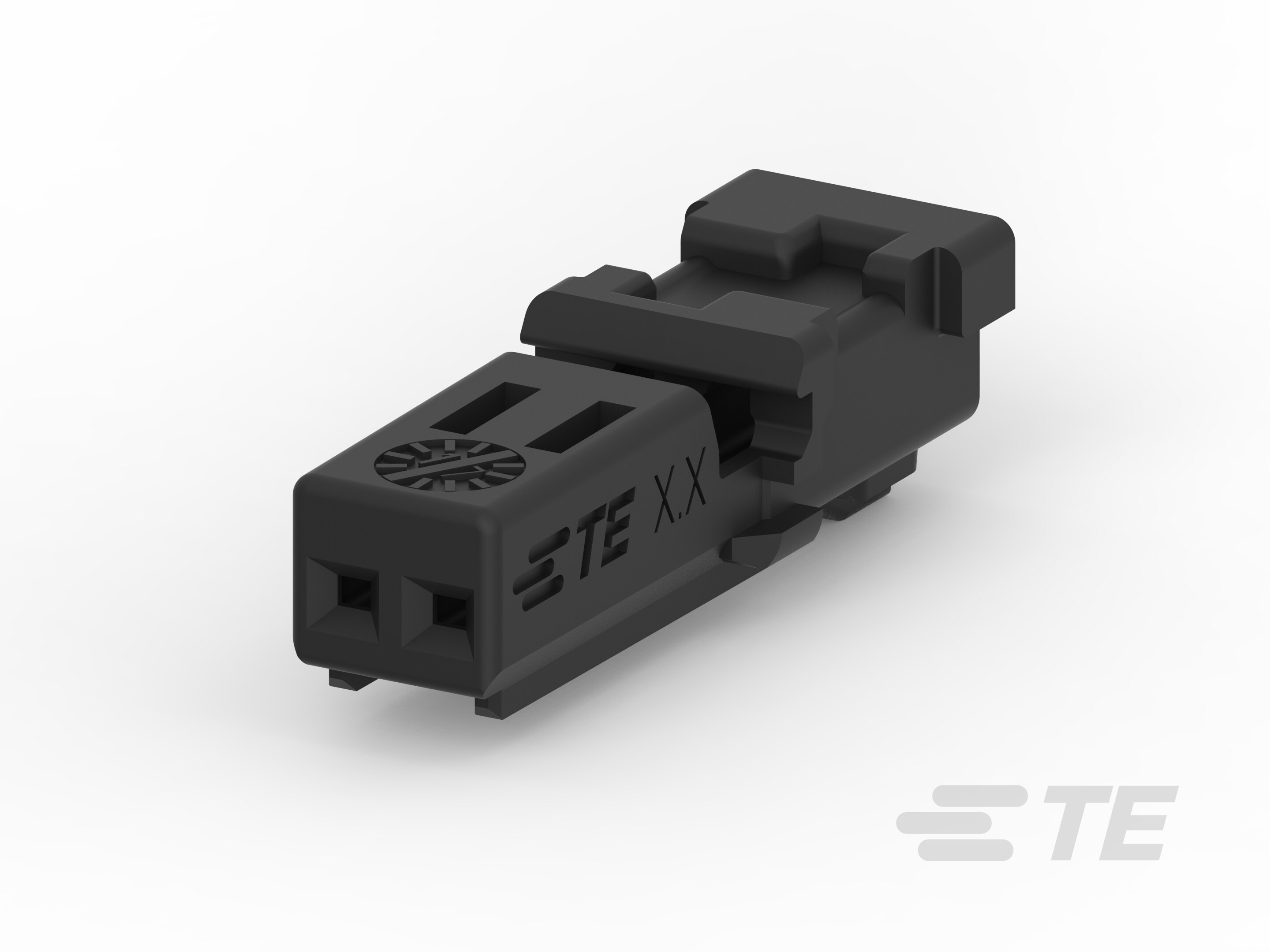

产品图
产品型号	2317303-1
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	2
弹簧锁	带有
位数	12
阻抗(Ω)	100
工作电压(VDC)	60
电缆出口类型	直线到直线
主体材料	PBT GF
插针	带有
出线角度	180°
连接器和键控代码	A
端子类型	母端
中心接触件	带有
端子接触部电镀材料	银 (Ag) | 锡 (Sn)
对接公端宽度	.5mm[.02in]
对接公端厚度	.4mm[.016in]
端子额定电流（最大值）(A)	3
线缆端接方法	压接
接合固定	不带
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
中心线（间距）	7.8mm[.307in]
连接器高度	20.25mm[.797in]
产品长度	29.3mm[1.154in]
产品宽度	25.6mm[1.008in]
工作温度（最大值）	105°C[221°F]
电缆类型	UTP
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 600
屏蔽	否
电路应用	Signal
IP 等级	IPX9K
封装方法	袋和盒
电介质材料	PA
能够保证连接器位置	否
采购入口	2317303-1现货
原厂手册	2317303-1数据手册.PDF

二、2317303-1配套型号

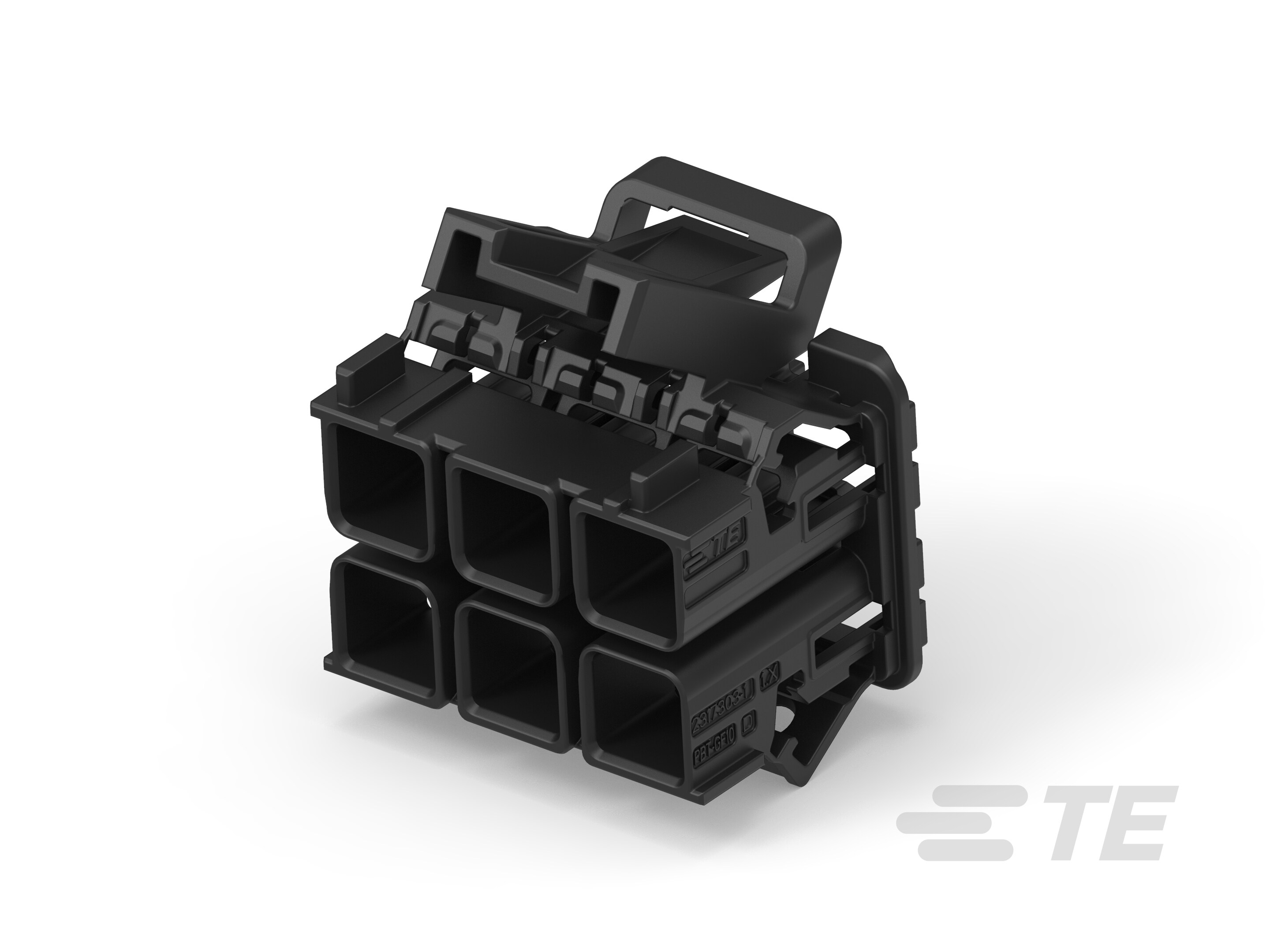

配套型号	产品图
2302450-1
更多配套型号查询	2317303-1配套型号大全

三、2317303-1适用领域

泰科2317303-1连接器以其高防护性、宽工作温度范围及信号传输稳定性，适用于以下严苛环境中的关键领域：

1. 工业自动化与机械控制：PBT GF外壳耐温-40°C至105°C，IPX9K防护等级可抵御高振动、多尘环境中的冲击，适用于传感器信号传输和控制链路连接，确保生产设备稳定运行。

2. 汽车电子系统：键控代码A结合弹簧锁设计防止误插，12位双行布局适配车载ECU和线束接口，保障高频信号完整性，提升行车安全性与系统可靠性。

3. 户外能源设备：IPX9K密封性有效防护雨水、沙尘侵蚀，自由悬挂安装方式支持太阳能逆变器和风电控制柜的紧凑电缆布局，黑色外壳便于环境识别和设备集成。

4. 医疗仪器与设备：母端子结构便于维护和消毒，IPX9K防护减少液体渗入风险，适配设备内部信号线路，确保医疗操作中的连接安全。

5. 通信与数据传输：UTP电缆与0-600MHz工作频率范围支持高速信号传输，7.8mm间距设计平衡连接密度与抗干扰能力，适用于路由器、基站等通信设备内部线对线连接。

该连接器借助IPX9K防护、弹簧锁机制及宽温设计，确保在复杂场景中实现长期可靠连接，黑色外壳强化工业应用中的视觉一致性。

四、2317303-1常见问题与解决方案

1. 安装稳定性不足

问题: 自由悬挂式设计缺乏机械固定点，持续振动或外力拉扯易导致连接器位移。

方案: 加装应力消除卡扣或电缆绑带；增设支架分担线缆受力，确保接口受力≤5N。

2. 密封防护失效

问题: IPX9K防护依赖密封面完全贴合，沙尘/高湿环境(湿度>80%RH)可能引发渗漏。

方案: 安装前清洁壳体凹槽；定期更换硅胶密封圈；潮湿环境建议加装防潮盒。

3. 端子传导异常

问题: 0.4mm厚镀锡母端子压接高度偏差超±0.2mm时，接触电阻上升＞10mΩ。

方案: 使用精密压接工具控制公差；接触面每500次插拔后用无水乙醇清理氧化层。

4. 壳体结构损伤

问题: PBT GF材质在酸雾环境或105℃以上高温时易塑性变形，持续负载下脆化风险增加。

方案: 避免接触pH<3或>11的介质；工作温度>85℃时切换金属壳体型号（如2317305系列）。

5. 键控对位偏差

问题: A型键控码需与公端精准匹配，±0.5mm以上偏移将导致端子错位短路。

方案: 对接前双重校验键槽方位；采用带导向销的工装夹具，强制限位误差≤0.1mm。
