泰科TE 1-2320663-1连接器中文手册_现货采购_配套型号指南

泰科1-2320663-1是由TE Connectivity生产的一款母端子护套连接器，适用于电缆安装的自由悬挂场景。该连接器采用灰色壳体，包含单行4位设计，主要锁定特性为无尖刃主体。不具备密封或屏蔽功能，工作温度范围为-40°C至105°C。其电缆端接设计优化了工业环境应用，但不支持连接器位置保证。作为标准元件，适用于电线和电缆的可靠连接，体现了TE品牌在耐用性和温度适应性方面的优势。

一、1-2320663-1中文手册

分类	详情

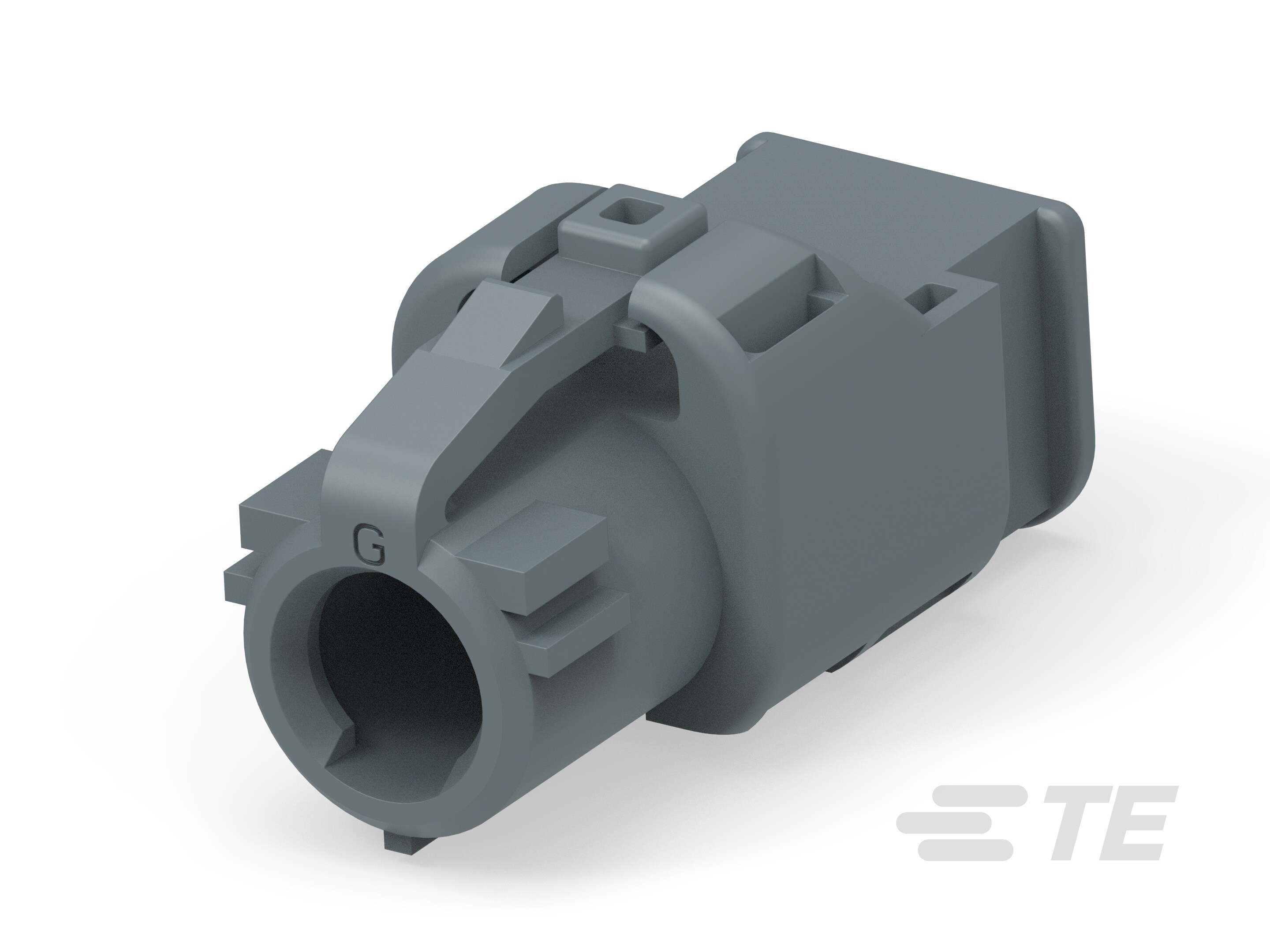

产品图
产品型号	1-2320663-1
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	4
连接器和键控代码	G
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	灰色
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1-2320663-1现货
原厂手册	1-2320663-1数据手册.PDF

二、1-2320663-1配套型号

三、1-2320663-1适用领域

泰科1-2320663-1连接器凭借其宽温适应能力、精准键控机制及灵活安装特性，适用于以下核心领域：

1. 工业自动化设备：

-40℃至105℃工作温度范围适应各类车间环境，自由悬挂式电缆安装支持机械设备（如传感器、控制器）的紧凑布线，灰色外壳契合工业设备标准配色，单行4位布局保障信号传输密度。

2. 汽车电子系统：

键控代码G设计有效防止线束接口误插，精准对接结构确保车载控制单元（ECU）、仪表盘等关键组件的电气稳定性，耐高低温特性（-40℃至105℃）满足车辆极端工况下的可靠性需求。

3. 户外能源设施：

宽温域覆盖太阳能逆变器、风电控制箱等设备的温度波动场景，电缆自由悬挂结构优化设备内部线缆管理，无尖刃主体设计降低安装损伤风险。

4. 医疗设备内部连接：

宽温度耐受性适配医疗消毒环境，母端子护套结构简化设备维护流程，紧凑型单行排列减少空间占用，适用于监护仪、诊断设备内部模块化布线。

5. 通信设备布线：

4mm间距单行端子布局平衡连接密度与信号隔离需求，自由悬挂安装适配路由器、基站机柜的狭小空间布线，高低温稳定性保障持续数据传输效能。

该连接器通过键控防呆设计、工业级温度耐受及电缆动态应力优化，在振动、温变等复杂场景中提供稳定电气连接，灰色壳体增强工业场景的兼容性。

四、1-2320663-1常见问题与解决方案

1. 安装松动或电缆应力集中

问题： 自由悬挂式安装缺乏固定支点，外力拉扯或设备振动易导致连接器位移。

方案： 增加应力消除装置（如线缆扎带或卡扣），确保受力点远离接口；或增设支架分担线缆重量。

2. 尘屑侵入风险

问题： 非密封设计（产品资料标注"可密封:否"），粉尘环境易污染端子腔体。

方案： 定期吹扫壳体内部；关键场景改用防护等级≥IP67的替代型号；控制环境洁净度。

3. 端子接触失效

问题： 母端子压接高度超公差（需±0.2~0.5mm）或氧化引发电阻升高（工作温度达221℉加速氧化）。

方案： 使用微米级压接工具校准高度；接触点喷涂抗氧化剂；超过500次插拔后更换端子。

4. 尼龙壳体变形/老化

问题： 持续105℃高温（接近尼龙6/6耐受极限）导致壳体软化变形。

方案： 温度＞80℃时强制风冷；酸/碱环境改用金属外壳；每季度检查壳体龟裂情况。

5. 键控代码错配

问题： G型键控槽（产品资料代码）与公端未对齐，强行插拔损坏导向结构。

方案： 连接前双次验证键槽"G"标识；使用带防呆卡槽的工装辅助对接；禁止暴力插合。
