泰科TE 2324148-9连接器中文手册_现货采购_配套型号指南

泰科2324148-9连接器是一款单行4位的母端子护套，专为信号电路设计。其配备Z键控代码、90°出线角度和0.6mm插针直径，中心间距为2mm。壳体为水蓝色，支持自由悬挂式电缆安装，并具备密封和屏蔽功能，工作温度范围覆盖-40°C至105°C。适用于汽车电子等工业场景的信号传输接口，但不具备连接器位置固定保证。

一、2324148-9中文手册

分类	详情

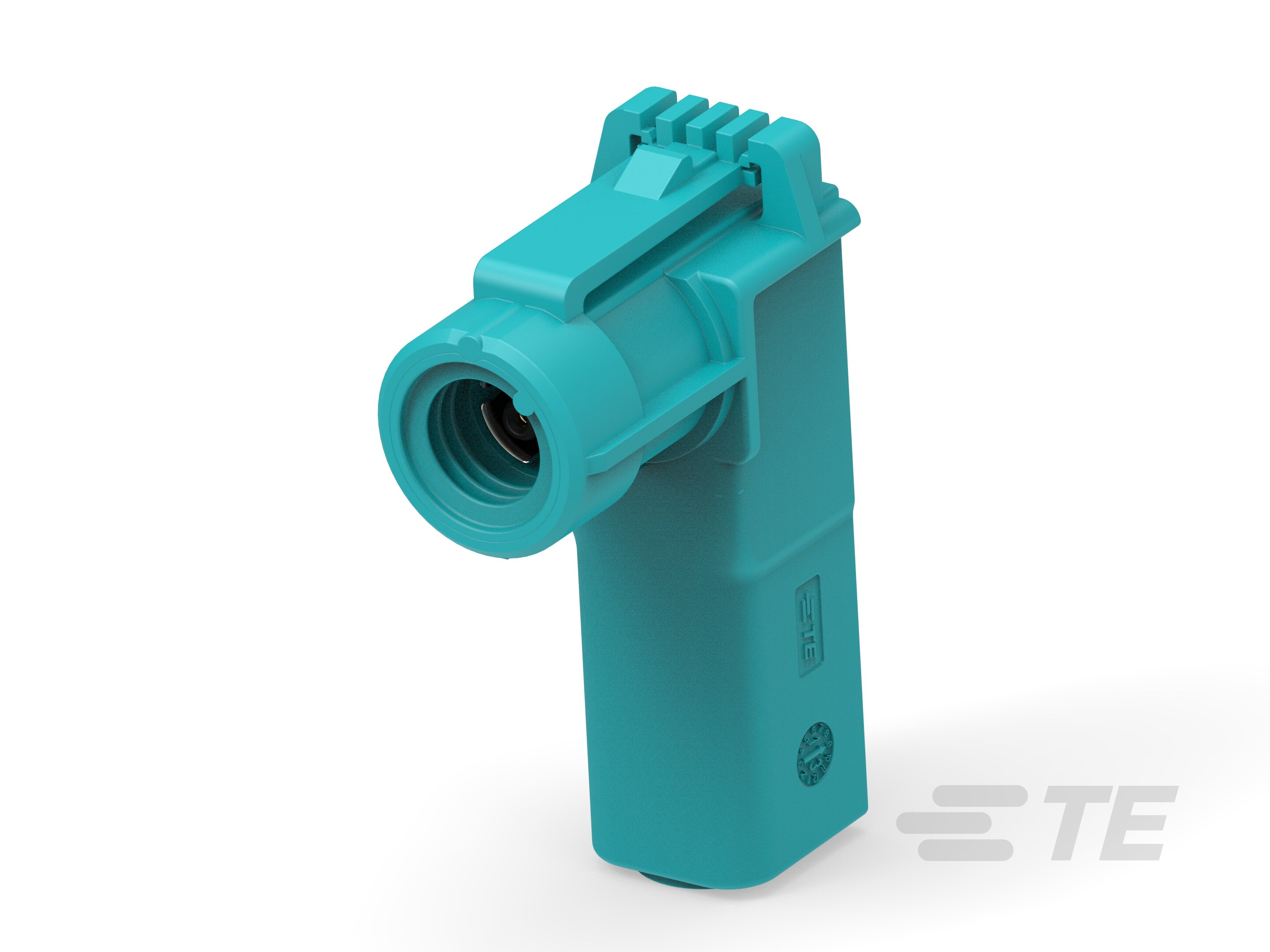

产品图
产品型号	2324148-9
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	Z
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	2324148-9现货
原厂手册	2324148-9数据手册.PDF

二、2324148-9配套型号

三、2324148-9适用领域

泰科2324148-9连接器凭借其高防护性、灵活安装设计及信号稳定性，主要适用于以下领域：

1. 工业自动化设备：IP67密封防护（可密封）与-40°C至105°C宽温域耐受能力，适配工厂机械、传感器等高振动、多尘环境；自由悬挂安装方式（电缆安装）简化紧凑空间布线，4位单行布局（2mm间距）确保信号传输密度。

2. 汽车电子系统：键控代码Z设计防止端子误插，屏蔽结构提升抗干扰性能，适用于车载ECU信号传输及线束连接，保障行车安全可靠性。

3. 户外能源设施：如光伏逆变器、风电控制器等，IP67防护抵御雨水沙尘侵蚀，水蓝色外壳增强户外辨识度，自由悬挂安装适配狭小机柜布局。

4. 通信与数据传输：2mm间距布局平衡连接密度与信号完整性，屏蔽设计优化抗电磁干扰能力，支持基站、路由器内部线到板/线到线的高频信号传输。

5. 工业控制仪器：宽温域适应性（-40°C至105°C）满足严苛工况，自由悬挂端接简化维护流程，精准端子对准（接合插针直径0.6mm）保障长期连接稳定性。

该连接器通过键控防误插、IP67密封及屏蔽结构，在复杂环境中实现高可靠性信号传输，水蓝色壳体进一步提升工业场景的快速识别效率。

四、2324148-9常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：采用电缆安装（自由悬挂）设计时缺乏机械固定点，持续振动或外力拉扯易导致连接器位移。

方案：增配外部应力消除装置（如线缆扎带或卡箍），优化线缆受力分布；空间受限场景可增设支撑支架分散应力。

2. 密封性能衰减

问题：IP67防护依赖密封面精密贴合，环境湿度过高（＞80%RH）或密封面污染会导致液体/颗粒侵入风险。

方案：定期使用无水酒精清洁密封面；建议加装硅胶密封圈提升界面贴合度，控制环境湿度在80%RH以下。

3. 母端子接触失效

问题：0.6mm直径接合插针配合公差敏感，端子压接高度偏差超限（超±0.05mm）或氧化导致电阻升高。

方案：严格按±0.05mm公差控制压接高度；使用抗氧化喷剂处理接触面，定期用端子专用刷清除氧化层。

4. 尼龙外壳结构损伤

问题：尼龙6/6材质在长期＞105℃工况下可能软化变形，强酸/碱环境加速外壳腐蚀。

方案：避免暴露于pH＜4或＞10的化学环境；超过105℃时需评估散热方案或迁移设备位置。

5. 键控对接偏移

问题：键控代码「Z」未与公端精准匹配时（如错位＞0.5mm），导致插接失效或信号中断。

方案：插接前双重复核键控代码与端子序列；采用带导向槽的辅助夹具确保轴向对准精度。

设计增强提示：该型号屏蔽设计可抑制信号干扰，但需确保屏蔽层360°完整接地。安装后建议执行导通测试（接触电阻＜20mΩ）及摇动测试验证机械稳定性。
