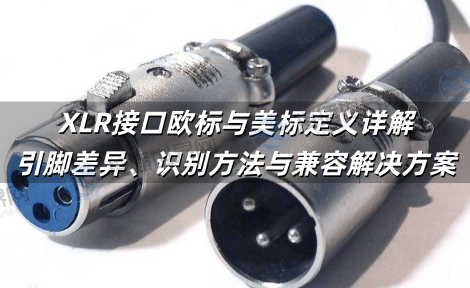

XLR接口欧标与美标定义详解：引脚差异、识别方法与兼容解决方案
在专业音频设备和音响系统中，XLR接口作为平衡音频传输的标准承载者，其引脚定义的差异直接关系到信号传输的正确性，然而欧标(包括日规)与美标在XLR接口的第2脚和第3脚信号极性上存在截然相反的定义，这种差异若不加以识别和正确处理，可能导致音频相位错误，进而影响音质表现，接插世界网将深入剖析XLR接口欧标与美标的定义差异、历史渊源、影响及实用解决方案，为音频工程师和爱好者提供全面参考。
|
xlr连接器、接口知识手册 |
||
|
xlr连接器是什么 |
xlr连接器怎么用 |
xlr母头三芯转3.5音频插头线图详解 |
|
xlr接口主要用于连接以下哪种设备 |
xlr接口引脚定义 |
xlr是什么连接器 |
|
xlr接口和rca接口有什么区别 |
xlr接口定义欧标美标是什么 |
xlr接口可以转3.5吗 |
|
xlr麦克风怎么接电脑 |
XLR接口怎么接线 |
XLR接口的out能接话筒吗 |
一、XLR接口基础：平衡传输与引脚设计

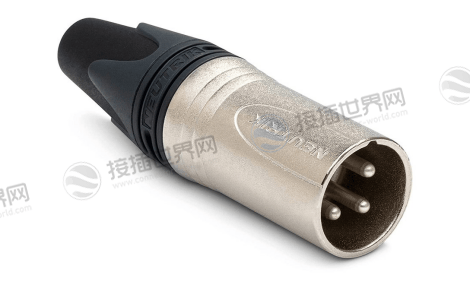

XLR接口(又称卡农接口)由美国Cannon Electric公司发明，其名称源自系列迭代："X"代表早期系列，"L"代表加入弹簧锁(Latch)，"R"代表接触面采用橡胶(Rubber)包裹。这种接口采用平衡传输原理，通过三根导线传递信号：
引脚1：地线(Shield/Ground)
引脚2：正相信号(Hot/Positive)
引脚3：反相信号(Cold/Negative)
平衡传输的优势在于：通过同时发送原始信号和反相信号，在接收端利用相位抵消原理消除引入的噪声，特别适合长距离传输。引脚1的设计通常较长，确保连接时地线先接触、后分离，以保护设备。
二、欧标与美标的核心差异：引脚2与3的极性对立
欧标(包括日规)与美标在XLR接口定义上的根本区别在于引脚2和引脚3的信号极性分配相反。
1. 美标(American Standard)
引脚2：正相信号(火线/Hot)
引脚3：反相信号(冷线/Cold)
地线：引脚1(接地)
美标系统主要用于美国及其关联市场的大部分音频设备。
2. 欧标(European Standard)与日规(Japanese Standard)
引脚2：反相信号(冷线/Cold)
引脚3：正相信号(火线/Hot)
地线：引脚1(接地)
欧标和日规常见于欧洲国家、日本及其他受其技术标准影响的地区。
欧标与美标XLR引脚定义对比
| 引脚编号 | 美标功能 | 欧标/日规功能 | 说明 |
|---|---|---|---|
| 引脚1 | 地线 | 地线 | 屏蔽层，设备接地 |
| 引脚2 | 正相(热) | 反相(冷) | 核心信号差异所在 |
| 引脚3 | 反相(冷) | 正相(热) | 核心信号差异所在 |
三、差异带来的影响：相位问题与系统兼容性
当使用不同标准的设备混接时(例如美标音源输出连接欧标功放输入)，由于引脚2和3的信号极性相反，会导致音频信号相位反转(相位差180度)。这可能会：
造成声音模糊，低频减弱，声场定位不准
在多麦克风录音时，产生相位抵消，导致部分频率丢失
影响立体声成像，破坏听觉体验
> ⚠️ 值得注意的是，并非所有情况下相位反转都会产生严重听觉影响，但其潜在风险要求系统配置时需保持标准一致性。
四、如何识别与应对欧标和美标差异
1. 识别设备标准
查阅设备说明书：绝大多数专业音频设备会在说明书或官方资料中明确标注其XLR接口的引脚定义标准。
检查接口标注：部分设备可能在XLR接口旁直接印有“Pin 2 Hot”(美标)或“Pin 3 Hot”(欧标)等标识。
物理测量(需谨慎)：使用万用表导通档测量(设备断电状态下)。通常，XLR母座上的引脚1(地线)孔内的金属接触片会比引脚2和3的更长，这是为了确保接地优先。但信号极性的判断需要专业知识和技能。
2. 解决兼容性问题的方法
统一标准：在构建音频系统时，尽量选择采用同一标准的设备，避免混用。
使用转换线：当必须连接不同标准的设备时，可以焊接专门的XLR转换线。例如，线材一端按照美标焊接(引脚2接热，引脚3接冷)，另一端则按照欧标焊接(引脚2接冷，引脚3接热)，并在线身明确标注相位转换功能。
反转喇叭线：如果整个系统最终驱动喇叭时发现相位反相，最简单直接的方法是将喇叭线的正负极性反接。但这通常是在最终环节的补救措施，并非最佳实践。
利用调音台或DI盒的相位反转功能：许多调音台或DI盒(直接输入盒)提供相位反转(Φ或Phase Reverse)按钮，按下后可翻转信号相位，方便快捷地纠正此问题。
XLR转换线焊接配置示例
| 线端 | 引脚 | 连接至 | 信号 |
|---|---|---|---|
| A端(美标) | 1 | B端引脚1 | 地线 |
| 2 | B端引脚3 | 正相 | |
| 3 | B端引脚2 | 反相 | |
| B端(欧标) | 1 | A端引脚1 | 地线 |
| 2 | A端引脚3 | 反相 | |
| 3 | A端引脚2 | 正相 |
五、扩展知识：XLR的其他应用与多引脚变种
XLR接口并不仅限于3引脚设计，也存在2针、4针、5针乃至7针或更多的型号，用于不同用途：
4芯XLR：常用于连接专业耳机(平衡驱动)或为某些设备供电。
5芯XLR：常用于传输DMX512数字信号，控制舞台灯光设备。
多引脚XLR：用于内部连接或传输多路信号。
此外，XLR接口也用于传输数字音频信号，即AES/EBU(AES3)标准，通常使用110Ω阻抗的电缆，物理接口同样常采用XLR形式。
六、实践建议：音频系统搭建与线材管理
1. 前期规划：在组建音频系统前，事先了解各设备的XLR接口标准，尽可能选择同一标准的设备，减少不必要的麻烦。
2. 清晰标注：对所有线材，尤其是自制的转换线，进行明确、清晰的标注，说明其连接标准、用途和方向。
3. 测试与验证：系统连接完毕后，进行相位测试。可以使用相位测试仪，或播放熟悉的音乐，通过对比聆听(使用调音台的相位反转按钮切换)来判断相位是否正确。
4. 优先选择现代设备：较新的专业音频设备有时会提供选择引脚配置的开关或设置，兼容性更好。
XLR接口欧标与美标在引脚定义上的差异，体现了音频工业发展历程中的技术流派分化。理解引脚2和3的极性相反问题，是确保音频信号正确传输、避免相位错误的关键。在系统集成时，通过查阅文档、使用转换线或利用设备相位反转功能，可以有效解决兼容性挑战。随着音频技术发展，更多设备开始支持标准切换功能，未来这一差异带来的困扰或将减少。掌握XLR接口的定义细节，不仅是专业技术人员的必备知识，更是每一位音频爱好者追求高品质声音重现的基础。最终，一个相位一致、标准统一的系统，才能带来准确、清晰且富有临场感的听觉体验。
