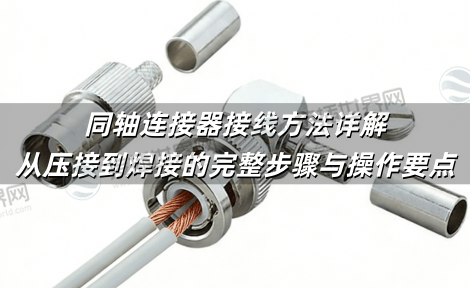

同轴连接器接线方法详解 从压接到焊接的完整步骤与操作要点

无论是安装监控摄像头，还是搭建专业的通信测试系统，都离不开一个关键的步骤：将同轴电缆牢固、正确地连接到连接器上。这个看似简单的过程，实则决定了整个信道信号的质量，一个不合格的接头会导致信号衰减、干扰，甚至系统失效。面对不同的连接器类型和应用场景，接线方法也各有讲究。今天，我们就来深入探讨一下同轴连接器的几种主流接线方法，让你不仅能动手操作，更能明白其中的原理与门道。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

同轴连接器的接线，本质上是将电缆的内导体(芯线)与外导体(屏蔽层)分别与连接器的对应部分实现稳固的电气与机械连接。

根据实现方式的不同，主要分为压接、焊接、压缩和拧接等几种方法，选择哪种方法需综合考虑电缆类型、应用环境、性能要求以及操作条件。

^{一、四大接线方法概览与选择}

在动手之前，了解每种方法的特点至关重要。

为了帮助您快速建立整体认识，下面的表格对比了四种主要方法：

对于绝大多数追求可靠性和效率的应用，压接法是首选;而对极限电气性能有要求的实验室或高端设备，焊接法则更胜一筹。

^{二、核心方法实操指南}

1.压接法标准步骤详解

压接法工艺成熟，步骤规范。以装配一个典型的N型连接器为例，其核心流程如下：

精准剥线

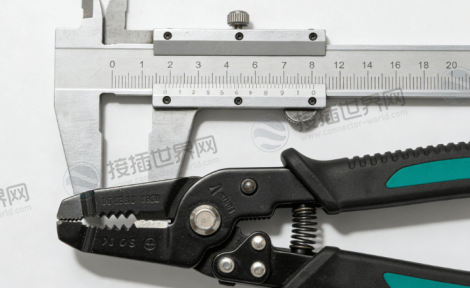

使用尺规和剥线钳，严格按照连接器要求的尺寸剥开电缆护套、屏蔽层和绝缘层。

这是最关键的一步，目标是露出完好无损的内导体和长度恰好的屏蔽层。

顺序套入部件

依次将连接器的螺母、压接套筒(线夹)等零件套到电缆上，顺序切勿出错。

处理屏蔽层

将屏蔽层(编织网)仔细地反向翻开，覆盖在压接套筒上，确保其与连接器外壳有充分的接触面积。

准备内导体

将内导体修剪至规定长度，并用细锉或砂纸轻微处理，确保表面清洁无氧化。

装配与压接

将内导体插入连接器中心插针并确保插到底，把屏蔽层和压接套筒推至指定位置，最后使用专用的六角压线钳，在套筒的特定位置施加均匀压力完成压接。部分压接型BNC头也采用类似工艺。

2.焊接法核心要点与注意事项

焊接法能实现更直接的金属熔合，但对技巧要求严格。

工具与准备

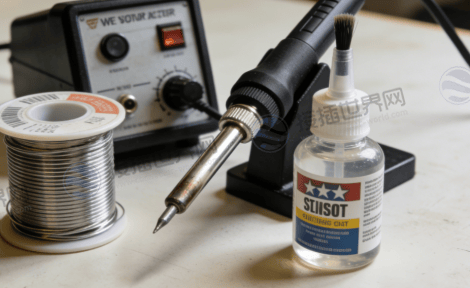

需要准备温控烙铁(建议接地)、焊锡丝、助焊剂等，同样需要精确剥线，并将屏蔽层拧成一股。

上锡与焊接

先在连接器的焊接杯和内导体上预镀一层薄锡(俗称“上锡”)。然后将内导体插入焊接杯，用烙铁加热使焊锡熔合流动，形成光滑饱满的焊点。

屏蔽层处理

将拧好的屏蔽层卡入或焊接到连接器外壳的接地端。

关键风险控制

必须严格控制加热时间，避免烙铁高温烫伤电缆的绝缘介质(如发泡聚乙烯)，否则会永久改变电缆的阻抗特性，导致信号反射。

三、特殊连接器与现代工艺

除了传统的射频连接器，在现代消费电子(如笔记本电脑、摄像头模组)中，广泛使用一种极细同轴线连接器(如I-PEX的CABLINE系列)。其接线通常采用高度自动化的压接工艺，而对配(Mating)方式则很独特：一般通过精确的垂直或水平插拔，并伴有清晰的“咔嗒”锁扣声来确认连接到位，解锁时则需要先拨动机械锁扣。这类操作强调精准对位，切忌使用蛮力。

四、不可或缺的测试验证

无论采用哪种方法接线，制作完成后都必须进行测试，这是保证质量的最后一道关卡。

1.连通性测试：

使用万用表电阻档，测量连接器内导体与电缆芯线、外导体与屏蔽层之间的电阻，应接近0欧姆;同时测量内、外导体之间的电阻，应为无穷大(开路)，确保无短路。

2.初步电气性能检查：

如有条件，可使用网络分析仪或驻波比表测试接头的电压驻波比(VSWR)，确保其在合格范围内(例如小于1.5)。

掌握同轴连接器的接线方法，是每一位射频相关工作者的必备技能。从简单可靠的压接，到追求极致的焊接，再到应对精密设备的特殊对配，每种方法背后都是对信号完整性的一份承诺。记住，再昂贵的电缆和连接器，也可能毁于一个粗糙的接头。因此，投资合适的工具、遵循规范的操作流程，并在完成后进行严格的验证，这三个原则是通往成功接线的不二法门。希望本文能成为你手边一份实用的指南，助你打造出每一个坚固而高效的信号节点。
