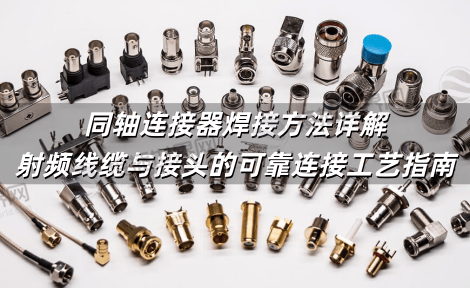

同轴连接器焊接方法详解 射频线缆与接头的可靠连接工艺指南
在射频与微波工程领域，一个看似微小的同轴连接点，往往是决定整个系统信号质量的关键。无论是通信设备、测试仪器还是军工电子，同轴连接器的焊接质量直接影响到信号的损耗、驻波比乃至系统稳定性。掌握一套规范、可靠的同轴连接器焊接方法，绝非简单的“上锡对接”，而是一门融合了材料理解、工艺技巧与丰富经验的实用技术。今天，我们就来深入聊聊其中的门道。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、焊接前的精准准备
工欲善其事，必先利其器。焊接前的准备工作的细致程度，往往决定了成败的一半。
首先，要根据线缆(如RG系列、LMR系列等)和连接器(如SMA、N型、BNC等)的规格型号进行精确匹配，确保机械尺寸和电气规格一致。

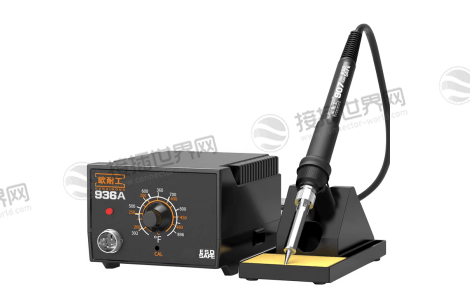

工具准备方面，一台温度可控的优质恒温焊台必不可少，建议温度设定在350°C±20°C之间。

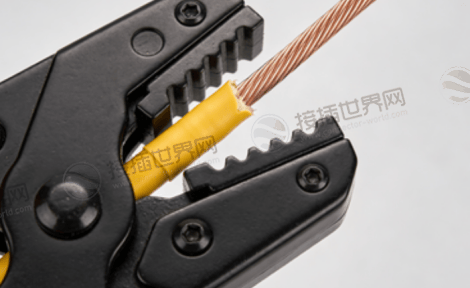

焊锡丝应选择活性适中、直径约0.8mm的线径为佳;此外，高品质的剥线钳(最好是三台阶式同轴专用剥线工具)、热风枪或小型火炬、镊子、放大镜等也需备齐。
正式操作前，对连接器接口和线缆端头进行彻底的清洁，去除氧化层和油污，这是保证焊料良好流动与附着的基础。
二、线缆处理的“分层艺术”
同轴线缆的结构是分层的，处理时也必须遵循由外及内、循序渐进的顺序。
使用剥线钳时，务必精确控制切割深度，防止损伤金属屏蔽层乃至内部的介质层。
理想的状态是，外层绝缘皮被整齐去除后，编织屏蔽层完好无损地展开，接着去除适当长度的介质层，使中心导体裸露出的长度刚好符合连接器的焊接要求，通常比焊接孔深度多出1-1.5毫米为宜。
处理后的线缆端头应层次分明，无多余铜丝散出。
三、核心步骤：分步焊接实操
这是整个流程的“心脏”。我们普遍采用“先内后外”的焊接顺序。
1. 中心导体的焊接
这是对精度要求最高的环节。先将少量焊锡预镀在已清洁的中心导体和连接器的中心针焊接孔内壁。随后，将中心导体插入焊接孔，使用烙铁头在连接处均匀加热，待预镀的焊锡熔化流动，形成光滑饱满的焊点后迅速撤离烙铁。关键点在于：加热时间要短，避免过热损伤介质;焊锡量要适中，过多易造成短路或影响阻抗，过少则强度不足。
2. 屏蔽层与连接器外体的连接
此步骤旨在建立稳固的电气接地和机械固定,通常有两种主流方法。
一是焊接法
将整理好的金属屏蔽编织层均匀地覆盖在连接器尾部的金属壳体上，使用烙铁和大口径焊头，配合适量焊锡，将其焊接为一个整体。操作时需快速、均匀加热，确保所有编织丝都被良好浸润。
二是压接法配合焊接
对于有压接环的连接器，可先用专用工具进行机械压接，再在压接环边缘进行辅助焊接，这种方法结合了机械强度与电气连续性，可靠性极高。
完成后，需套上尾套并用扳手拧紧，做好外部防护。
四、常见“陷阱”与质量自检
新手常会遇到几个头疼的问题：
一是“虚焊”或“冷焊”，焊点表面粗糙、不导电，成因是温度不够或加热时间不足;
二是“过热”，导致介质融化变形，严重影响电气性能;
三是焊锡过多引起短路。焊接完成后，务必进行仔细检查。
首先目视检查焊点是否光亮圆润，有无桥连。
其次，轻轻拉动线缆，检查机械强度。
最可靠的是使用万用表测量通路与绝缘电阻，有条件的话用网络分析仪测试其驻波比(VSWR)，确保其在标称范围内(如1.5以下)。
同轴连接器的焊接，说到底是一门追求严谨与极致的实践手艺。它没有太多深奥的理论，却极度依赖于规范的操作流程、对细节的苛求以及反复练习形成的“手感”。
在5G、物联网高速发展的今天，射频信号的完整性与可靠性愈发重要。掌握本文所述的焊接方法核心要点，并能在实践中灵活规避各种陷阱，方能打造出真正稳定、低损耗的“信号通道”，为各类电子系统的优异性能打下坚实的基础。记住，每一个完美的焊点，都是技术与耐心共同凝结的成果。
