同轴连接器是什么?从基础结构到信号传输，一文读懂这个无处不在的“信号管道”

你有没有想过，家里有线电视的那根线，为什么拧上去的接口看起来那么结实?或者，无线路由器后面连接天线的那个小金属头，凭什么能传递看不见的Wi-Fi信号?这些场景背后，都离不开一个关键角色“同轴连接器”，它常常被视为“线缆的接头”，但其作用和设计远比你想象的要精巧。今天，咱们就一起掀开它的“面纱”，看看这个在通信世界无处不在的“信号管道”接口，到底藏着哪些学问。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、核心定义：不只是“接头”，更是“精密桥梁”}

简单来说，同轴连接器是一种专为连接同轴电缆而设计的电连接器，它的使命是在设备与线缆、或线缆与线缆之间，建立一个可靠、屏蔽且阻抗匹配的射频信号传输通道。

理解它的关键在于“同轴”二字。想象一下水管：水在水管内部流动，不会影响到外界。同轴结构也是类似原理，它通过精密的物理设计，让高频电信号在一条受保护的“内部通道”中传输，同时有效隔绝内外的相互干扰。

因此，它绝不是一个简单的机械转接件，而是一座融合了电磁学、材料学和精密机械的“信号桥梁”。

二、结构解析：三层同心圆，各司其职

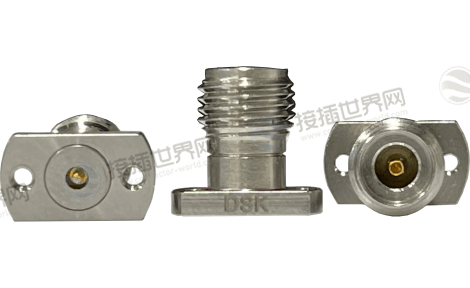

一个标准的同轴连接器(以常见的公头为例)，其结构与同轴电缆一脉相承，可以清晰地分为三个核心层：

这三层结构必须始终保持严格的同心度。任何微小的偏差都会破坏其电气性能，导致信号反射和损耗增加。

当公头与母头插合时，两者的中心导体、介质层和外导体必须精准对接，以延续这条完美的“同轴通道”。

三、核心特性：阻抗匹配是关键

评价一个同轴连接器性能优劣，有一个参数至关重要：特性阻抗。它描述了信号在连接器中传输时所遇到的固有阻力，单位是欧姆(Ω)。

最常见的两种标准是

50欧姆：在无线通信、测试测量、雷达等领域占主导，这个数值是综合考虑功率容量和信号损耗后的最优折中点。

75欧姆：主要用于有线电视(CATV)、视频广播和卫星接收，这个值更优化于信号损耗，适合长距离传输。

连接器的阻抗必须与它所连接的同轴电缆的阻抗，以及设备端口的阻抗完全匹配(例如都是50Ω)。

如果不匹配，信号会在接口处发生反射，就像水流撞到突然变窄或变宽的管道，导致能量损失、信号失真，这在高速高频应用中是不能接受的。

四、工作频段与应用场景

同轴连接器的设计决定了其有效工作频率范围。从民用到军工，其身影无处不在：

有线电视与卫星通信

使用F型、N型等连接器，传输高达数GHz的射频电视信号。

无线通信与基站

SMA、N型连接器是天线馈线、滤波器等设备的核心接口，工作频率可达3GHz、6GHz甚至更高。

测试与测量仪器

频谱分析仪、网络分析仪等高端设备普遍采用高性能的SMA、2.92mm或3.5mm连接器，以保证在毫米波频段(如40GHz)的测量精度。

计算机网络

早期10Base2以太网使用BNC连接器构建总线网络。

安全监控

模拟视频监控摄像机通过BNC连接器传输视频信号。

航空航天与国防

对可靠性和性能要求极端严苛，会使用符合军用标准(如MIL-STD)的特制同轴连接器。

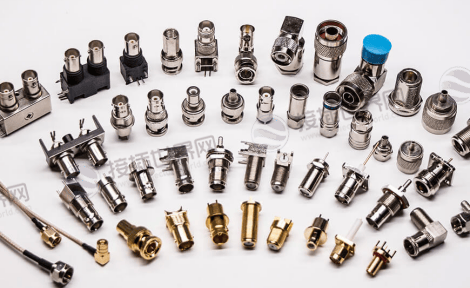

不同类型的连接器，如螺纹锁紧的SMA、快速插拔的BNC、大功率的N型，都是为了适配不同场景下的机械、电气和环境要求而演化的结果。

五、如何选择：从需求出发的实用指南

面对众多类型，选择时可以从以下几个问题入手：

1.阻抗是多少?——根据系统标准确定50Ω或75Ω。

2.最高工作频率是多少?——选择频率上限高于你系统要求的型号。

3.需要多大的功率容量?——大功率发射电路(如广播电台)需选择N型等大功率连接器。

4.连接方式与空间?——考虑安装空间、是否需要频繁插拔(选卡扣式BNC)或高可靠性锁紧(选螺纹式SMA/N型)。

5.环境条件如何?——户外应用需选择带防水密封圈的三防型号。

总而言之，同轴连接器是什么?它是一个将理论(电磁场与传输线理论)与实践(精密制造)完美结合的工程产物，它以简洁而优雅的同心圆结构，解决了高频信号高效、可靠传输的核心难题。

从千家万户的客厅电视，到遍布全球的移动通信网络，再到探索深空的卫星，无数信息洪流正是通过这一个个精密的“同轴接口”汇聚与分流。

理解它，不仅是认识一个硬件，更是理解我们现代互联世界底层的一种基础通信语言。

希望这篇文章能帮你构建起清晰的认知框架，下次当你亲手拧紧一个同轴连接器时，能感受到这小小接口背后所承载的科技分量。
