同轴连接器种类有哪些?一文详解常见类型与选型指南

走进任何一间电子实验室或者观察一下家里的电视柜背面，你总会看到一些形状各异的金属接口，它们将线缆与设备紧密相连。这些接口很多都是同轴连接器，但你可能并不知道，它们虽然外观相似，却属于不同的“家族”，各有各的姓名和专长。从传输有线电视信号到支撑5G基站的高速数据，背后都离不开这些精密元件。那么，同轴连接器种类到底有哪些?它们又该如何区分和选择呢?今天，我们就来系统地梳理一下。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、认识同轴连接器：不只是个接口

在深入种类之前，我们首先要明白它是什么。

简单来说，同轴连接器是用于连接同轴电缆的机电元件，其核心任务是高效、可靠地传输射频(RF)信号。

它得名于其结构——内部中心导体和外部环形导体保持“同轴”，从而能屏蔽外界干扰，保证信号完整性。

根据制造标准和应用场合的不同，同轴连接器大体可分为三个等级：

生产级(成本低，适用于普通应用)、仪器级(高精度、低反射，用于测试测量)和计量级(最高精度，用于标准计量)。了解这一点，有助于我们理解为何外观类似的连接器价格和性能差异巨大。

^{二、主流同轴连接器类型详解}

我们可以根据常见的应用领域，将五花八门的连接器进行归类认识。

1.消费电子与电视广播领域

这一领域的连接器特点是追求高性价比和便捷安装。

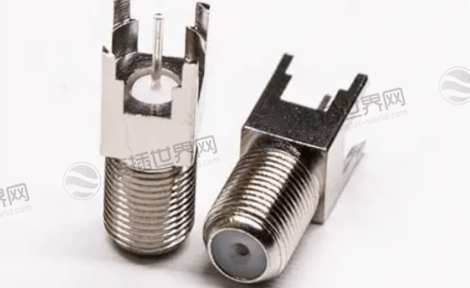

F型连接器

这可能是普通人最常见的一种，它采用螺纹连接，广泛用于有线电视、卫星电视和宽带调制解调器。它价格低廉，安装简便，主要处理1GHz或2.4GHz以下的信号，阻抗为75欧姆。

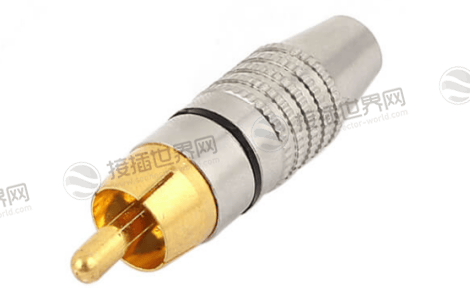

RCA连接器(俗称莲花头)

虽然并非为射频设计，但在家庭影音中无处不在，用于传输音频和复合视频信号。它采用颜色编码(如黄、红、白)和简单的推入式连接，易于识别和使用。

2.专业视频、测试与通用射频领域

这类连接器对频率、稳定性和可靠性有更高要求。

BNC连接器

采用独特的卡口式(刺刀式)锁定方式，可以快速插拔。它曾经广泛应用于早期的计算机网络，现在则更常见于专业视频监控系统、广播设备和测试仪器中。其工作频率通常在0-4GHz。

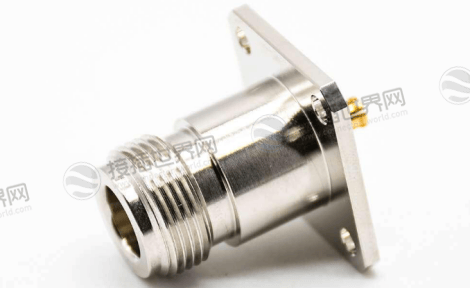

N型连接器

这是一种更坚固、性能更强的螺纹连接器。它以发明者PaulNeill的名字首字母命名，设计上以空气作为部分绝缘介质。它的频率上限可达11GHz(增强型可达18GHz)，在测试仪器、通信设备和基站天线中非常常见。它有50欧姆和75欧姆两种阻抗版本。

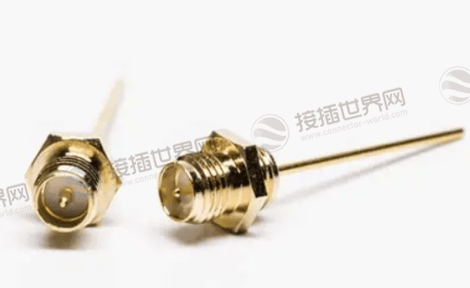

SMA连接器

目前应用最广泛的射频连接器之一，它是一种小型螺纹连接器，以其紧凑的尺寸和良好的高频性能著称。标准SMA连接器在50欧姆阻抗下，配合半刚性电缆使用时，频率最高可达26.5GHz，广泛用于无线通信、GPS天线和射频模块。

3.高频、高可靠与特种应用领域

当应用场景涉及更高频率、剧烈振动或极端环境时，需要更专业的连接器。

TNC连接器

可以看作是BNC的螺纹锁紧版本。螺纹设计提供了更可靠的连接，能更好地防振动，因此工作频率也更高(可达11GHz)，常用于蜂窝电话、航空航天等对稳定性要求高的场合。

SMB和SMC连接器

两者都属于超小型系列。SMB采用推入自锁结构，适合快速连接，常用于数字通信设备。SMC则采用螺纹连接，拥有更宽的频率范围和更好的机械性能，常用于军事和高振动环境。

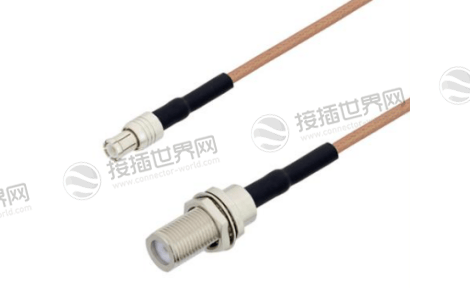

MCX连接器

比SMB连接器体积还要小约30%，采用推入式连接，非常适合空间紧凑的高密度应用。

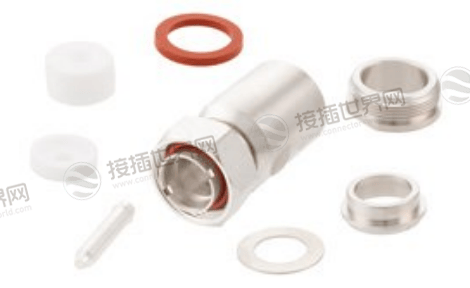

7/16DIN连接器

一种大型的螺纹连接器，特点是功率容量大、损耗低、防水性能好，主要用在蜂窝移动通信的基站天线馈线系统上。

三、如何选择合适的同轴连接器?

面对如此多的种类，选择时不必迷茫，可以从以下几个核心维度出发：

1.频率范围：这是首要考虑因素。确保连接器的标称工作频率覆盖你的应用频率，并留有一定余量。

2.阻抗匹配：绝大多数射频系统是50欧姆，而有线电视系统是75欧姆。必须确保连接器与电缆及设备的阻抗一致，否则会引起信号反射。

3.连接方式与空间：考虑安装的便利性和空间限制。需要频繁插拔的场合，BNC卡口式更方便;在有振动或需要高可靠性的地方，N型、TNC等螺纹式更合适;空间极度受限则考虑SMA、MCX等小型化产品。

4.应用环境：户外使用需考虑防水、防腐蚀性能(如7/16DIN);工业环境需考虑抗振动和耐用性(如SMC、TNC)。

5.性能等级与预算：根据需求平衡性能与成本。普通应用可选商业标准的生产级产品，高精度测试则需仪器级产品。

总而言之，同轴连接器的世界远比你想象的要丰富和精密。从家庭客厅到太空卫星，不同种类、不同规格的连接器在各自岗位上默默发挥着关键作用。了解它们的特性和差异，不再被那些复杂的字母缩写所困扰，是工程师、技术人员乃至电子爱好者的基本功。希望本文能为你提供一张清晰的“地图”，当下次需要选择或讨论这些连接器时，你可以更加胸有成竹，找到最匹配的那一个“关键枢纽”。
