XLR连接器是什么?一文解析其工作原理、应用与选型指南

XLR连接器(俗称卡侬接口)是一种专业级的电气连接器，广泛应用于音频、视频及灯光控制设备中，它由美国Cannon Electric公司于20世纪40年代发明，以其平衡传输技术、高抗干扰能力和坚固的机械结构成为专业音频领域的标准接口，从麦克风、调音台到舞台灯光系统，XLR连接器通过差分信号传输和屏蔽设计，确保信号在长距离传输中保持高保真度，是录音棚、演出舞台和广播系统的核心组件之一。

一、XLR连接器的结构与分类

XLR连接器主要由金属或高强度塑料外壳、内部触点、锁定机构和屏蔽层组成。其典型结构包括：

插头(公头)与插座(母头)：

公头带有外露金属针(通常为3-7针)

母头则包含对应的金属孔，母头多用于设备输入端。

锁定机制：

通过弹簧卡扣设计防止意外松脱，适合振动环境(如舞台演出)。

屏蔽层：

金属外壳有效抵御电磁干扰(EMI)，保障信号纯净度。

根据针脚数，XLR可分为多种类型：

XLR-3(三针)：

最常见，用于平衡音频信号传输(针1接地，针2正相信号，针3反相信号)。

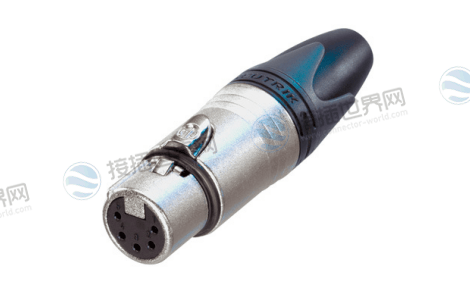

XLR-5(五针)：

适用于DMX512灯光控制系统或立体声传输。

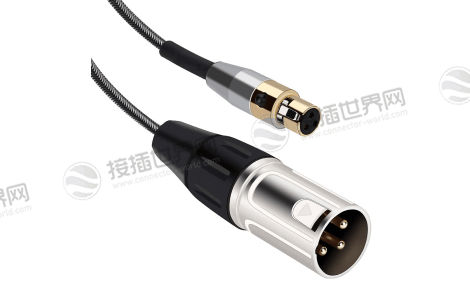

迷你XLR：

小型化设计，用于便携设备(如无线麦克风)。

二、工作原理：平衡传输与抗干扰机制

XLR的核心优势源于其平衡音频传输技术：

1. 差分信号传输：

针2(热端)传输原始信号，针3(冷端)传输相位相反的镜像信号，针1(接地)提供屏蔽。

接收端通过对比两路信号，自动抵消共模噪声(如电磁干扰)，实现高保真传输。

2. 幻象电源支持：

可通过同一电缆提供+48V直流电(幻象电源)，为电容麦克风等设备供电，无需额外线路。

此设计使XLR在长距离传输(最长100米)和复杂电磁环境中显著优于非平衡接口(如RCA或TRS)。

三、核心优势：为何成为专业领域首选?

1. 高信号质量：

平衡传输抑制噪声，信噪比可达120dB以上，适合高精度音频需求。

2. 机械可靠性：

锁定机制防止脱落，插拔寿命超5000次。

金属外壳耐腐蚀、抗冲击，适用工业环境。

3. 兼容性与通用性：

已成为全球专业音频标准，支持麦克风、调音台、功放等多种设备。

4. 环境适应性：

部分型号具备IP67防护等级(防尘防水)，适应舞台、户外等恶劣场景。

四、应用领域：从音频到灯光控制

专业音频系统：

麦克风、调音台、功放及录音设备连接，确保录音棚和演出中音质无损。

舞台灯光控制：

XLR-5接口用于DMX512协议，传输灯光控制信号。

广播与影视：

摄像机音频输入、新闻采访设备，保证广播级音质。

会议与医疗设备：

会议系统麦克风及医疗听力仪器，依赖其抗干扰特性。

五、选型与维护指南

1. 选型要点：

针脚数与用途：音频选XLR-3，灯光控制选XLR-5。

线径匹配：24AWG线缆适配XLR-3(电流3A)，28AWG适配迷你XLR(电流0.5A)。

材质与镀层：优选镀金触点(厚度≥3μm)和金属外壳，提升导电性和耐久性。

2. 维护建议：

定期用无水酒精清洁触点，防止氧化。

避免线缆过度弯折(>15°)，存放于干燥环境。

六、未来发展趋势

小型化与数字化：迷你XLR在便携设备中普及，数字音频标准(如AES/EBU)提升传输质量。

无线集成：结合无线技术，开发 hybrid 接口解决布线限制。

环保材料：采用可回收材料制造，减少碳足迹。

XLR连接器凭借其革命性的平衡传输技术和坚固的设计，已成为专业音频、广播及灯光控制领域的基石。未来，随着数字化和无线技术的融合，XLR将继续演进，为高精度信号传输提供更高效的解决方案。选择时，建议用户根据应用场景、针脚配置及环境要求匹配型号，并定期维护以确保长期稳定性。对于音频从业者或爱好者而言，理解XLR的原理与应用是提升系统性能的关键一步。
