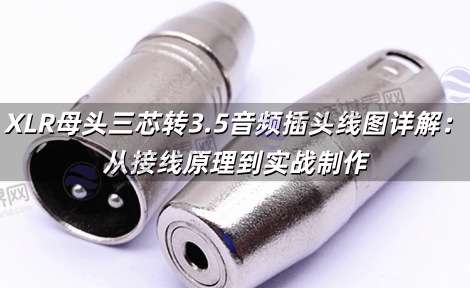

XLR母头三芯转3.5音频插头线图详解：从接线原理到实战制作

XLR母头三芯转3.5音频插头线是连接专业音频设备(如麦克风、调音台)与消费级设备(如电脑、手机)的关键接口，其核心在于平衡信号与非平衡信号的转换，接插世界网将通过接线图详解、焊接方法、应用场景及常见问题解答，为音频爱好者、录音工程师及影视创作者提供一套完整的实操指南，无论是连接电容麦克风到相机，还是将调音台输出至手机录音，正确理解线序定义和屏蔽处理都能显著提升音质和抗干扰能力。

一、接口定义与线序标准解析

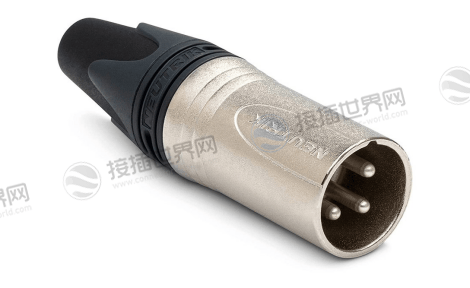

1. XLR母头(三芯)结构

引脚定义：

引脚1(接地)：连接屏蔽层，用于消除电磁干扰。

引脚2(热端/正相)：传输原始音频信号(+极)。

引脚3(冷端/反相)：传输镜像信号(-极)，与引脚2形成差分平衡。

接口特性：

XLR母头通常位于设备输入端(如调音台、音频接口)，采用金属外壳锁定设计，支持幻象供电(+48V)的电容麦克风也需要通过此接口传输信号，但其供电需设备端支持。

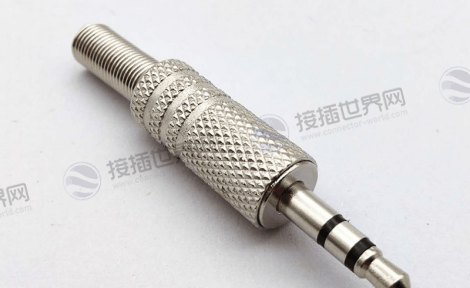

2. 3.5mm音频插头结构

三段式(TRS)：

Tip(尖)：左声道信号(或平衡信号的热端)。

Ring(环)：右声道信号(或平衡信号的冷端)。

Sleeve(套)：接地端(屏蔽层)。

四段式(TRRS)：

增加麦克风通道(常见于手机耳机)，但XLR转接通常使用三段式。

3. 平衡与非平衡信号转换原理

平衡传输(XLR端)：

通过差分信号(引脚2和3)抵消共模噪声，适合长距离传输(最长100米)。

非平衡传输(3.5mm端)：

单端信号易受干扰，适合短距离连接(如设备直连)。

转换逻辑：

需将XLR的平衡信号转换为3.5mm的非平衡信号，常见两种接法：

平衡接法：保留差分信号(需设备支持)，引脚2→Tip，引脚3→Ring，引脚1→Sleeve。

非平衡接法：合并信号为单端，引脚2→Tip，引脚3与引脚1共同接入Sleeve(接地)。

二、接线图详解与焊接步骤

1. 工具与材料准备

线材：双芯屏蔽音频线(推荐无氧铜芯，24AWG规格，带金属编织网屏蔽层)。

接头：XLR母头(推荐Neutrik品牌)、3.5mm三段式插头。

工具：电烙铁(30W)、焊锡丝、剥线钳、热缩管。

2. 接线图与焊接流程

以下为平衡转非平衡的常用接法(适配大多数消费级设备)：

注：若设备不支持平衡输入，可将引脚3与引脚1共同接地。

步骤详解：

1. 剥线处理：

剥去音频线外皮，露出屏蔽网和内芯线(保留2-3cm)，屏蔽网拧成一股，内芯线剥除0.5cm绝缘层。

2. 焊接XLR母头：

屏蔽网焊至引脚1(接地)。

红色线芯焊至引脚2(热端)。

白色线芯焊至引脚3(冷端)。

3. 焊接3.5mm插头：

屏蔽网焊至Sleeve(接地端)。

红色线芯焊至Tip(左声道)。

白色线芯焊至Ring(右声道)。

4. 组装与测试：

套入热缩管绝缘，紧固接头外壳，用万用表测试通路(引脚2-Tip应导通，引脚1-Sleeve应导通)。

三、应用场景与设备适配

1. 常见使用场景

麦克风连接相机/手机：

电容麦克风(XLR输出)通过转接线接入相机3.5mm麦克风接口，需注意相机需支持外接麦克风供电(或额外供电)。

调音台输出至移动设备：

调音台XLR输出端转接手机录音口，适合现场录音或直播。

专业音频接口扩展：

将XLR设备连接至电脑声卡(3.5mm接口)，需注意阻抗匹配。

2. 设备兼容性调整

幻象电源处理：

若XLR设备需+48V供电(如电容麦)，转接后需额外供电模块(如幻象电源器)，避免损坏手机或相机。

阻抗匹配：

专业设备(低阻抗)与消费设备(高阻抗)连接时，可能需衰减器避免过载。

信号衰减问题：

长距离传输建议加装信号放大器(如HOSA系列转接线内置屏蔽优化)。

四、常见问题与解决方案

五、进阶技巧：自制转接线的专业优化

屏蔽增强：

采用双层屏蔽(铜网+铝箔)减少射频干扰。

镀金接口：

优先选择镀金触点(如Neutrik XLR)，抗氧化且耐久。

线材选择：

低电容线材(如M100系列)适合高频信号传输。

XLR母头三芯转3.5音频插头线的正确制作与使用，是打通专业与消费音频设备的关键技术。通过理解平衡信号转换原理、精准焊接接线及匹配设备特性，用户可有效提升音质和系统稳定性。未来随着无线音频技术发展，此类转接方案仍将在混合工作室、现场录制等场景中发挥不可替代的作用。建议操作前严格测试线路，并根据设备手册调整接地方式，以确保最佳性能。
