XLR接口接线详解：从平衡传输到美规欧规接法的完整指南

XLR接口(又称卡侬接口)作为专业音频领域最常用的平衡传输接口，其正确的接线方法直接关系到音频信号的质量和系统安全性。无论是连接麦克风、调音台还是功放设备，错误的接线都可能导致相位抵消、噪声干扰甚至设备损坏，接插世界网将深入探讨XLR接口的标准接线规范，解析美规与欧规的区别，并提供从基础到高级的完整接线指南，让您彻底掌握专业音频接线的核心技术。

一、XLR接口基础：认识平衡传输的核心

XLR接口由美国Cannon Electric公司开发(因此得名“卡侬”)，是一种专门为专业音频设备设计的连接接口。它采用平衡传输原理，通过三个引脚分别传输：

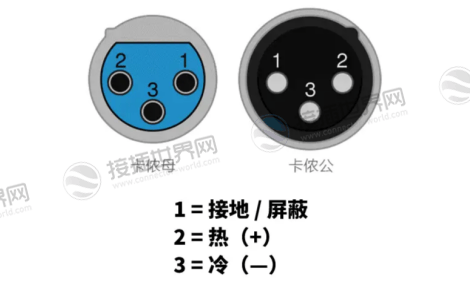

引脚1：地线(Shield/Ground)

引脚2：热端(Hot/Positive)，传输正相信号

引脚3：冷端(Cold/Negative)，传输反相信号

平衡传输的优势在于抗干扰能力强，特别适合长距离传输(可达100米)。由于信号的正相和反相版本同时传输，在接收端通过相位抵消原理消除引入的共模噪声。XLR接口的弹簧锁定设计确保了连接可靠性，防止意外脱落。

二、接线前的准备工作：工具与材料选择

1. 必备工具清单

XLR插头(公头和母头)

优质双芯屏蔽音频线(线径建议0.2-0.3mm²)

焊台和焊锡(建议使用含银焊锡提高导电性)

剥线钳、压线钳和热缩管

万用表(用于测试连通性和短路)

2. 线材选择标准

屏蔽层覆盖率：选择编织密度高的屏蔽网，提供更好的抗干扰能力

线芯材质：无氧铜(OFC)提供更低的电阻和更好的信号保真度

外皮材质：PVC或耐磨橡胶外皮，适合不同使用环境

三、XLR接线标准详解：美规与欧规的区别

XLR接线中最关键的区分是美规(美国标准)和欧规(欧洲标准，含日规)的不同引脚定义：

> ⚠️ 重要提示：如果系统中混用不同标准的设备，会导致信号相位相反，造成声音模糊、低频减弱等问题。最简单的解决方法是将喇叭线正负反接，但最佳做法是统一系统内所有设备的接线标准。

四、XLR接口接线步骤详解

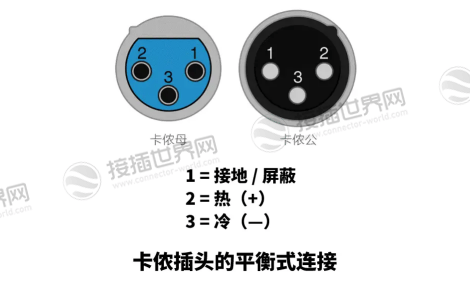

1. 平衡接线法(标准接法)

平衡接线法是XLR接口的标准用法，能充分发挥其抗干扰优势。以下是详细步骤：

步骤1. 剥线处理：

剥去外护套约2.5厘米，露出屏蔽层和芯线

小心分离屏蔽网与两根芯线，避免过度拆散屏蔽层

芯线剥离约0.5厘米绝缘皮并镀锡

步骤2. 焊接操作：

屏蔽层焊接到XLR接头的1号针(地线)

美规标准：红色芯线焊2号针(热端)，白色芯线焊3号针(冷端)

欧规标准：白色芯线焊2号针(冷端)，红色芯线焊3号针(热端)

步骤3. 组装检测：

检查焊点是否光滑牢固，无虚焊或毛刺

套上热缩管绝缘，防止短路

组装外壳前，用万用表测试各引脚间的连通性和绝缘性

2. 非平衡接线法(特殊应用)

在某些需要与非平衡设备连接的场景下，XLR接口也可采用非平衡接法：

将XLR的3号针(冷端)与1号针(地线)合并

仅使用2号针传输信号

这种方法会失去平衡传输的抗干扰优势，只适合短距离传输

五、专业应用场景下的接线方案

1. 电容麦克风连接

电容麦克风需要幻象供电(通常48V)，接线时需注意：

必须使用标准平衡接法

幻象电源通过2号和3号针提供给麦克风

严禁将2号或3号针与1号针(地)短路，否则可能损坏设备

2. 转接其他接口

XLR转TRS(6.35mm)

XLR 2号针 → TRS Tip(尖)

XLR 3号针 → TRS Ring(环)

XLR 1号针 → TRS Sleeve(套)

XLR转RCA(莲花头)

XLR 2号针(热端) → RCA中心点

XLR 1号针和3号针合并 → RCA外环(地)

这种转接会转换为非平衡信号，适合短距离使用

3. 多芯XLR接口应用

除了常见的3芯XLR接口，还存在2芯、4芯、5芯等变种：

4芯XLR：常用于专业耳机连接或双向通信系统

5芯XLR：主要用于DMX512灯光控制协议

接线前务必查阅设备手册，确认引脚定义

六、测试与故障排除

1. 接线测试流程

完成接线后，必须进行以下测试：

1. 连通性测试：用万用表测试各引脚的连通性，确保无短路或断路

2. 相位测试：使用相位测试仪或播放熟悉音乐，检查信号相位是否正确

3. 噪声测试：连接系统后，监听背景噪声水平，判断屏蔽效果

2. 常见问题及解决方案

七、专业接线的最佳实践

1. 标准统一：在整个音频系统中统一采用一种标准(美规或欧规)，避免相位问题

2. 线材标注：对所有自制线材进行明确标注，包括标准类型和接线日期

3. 定期检测：定期检查线缆的连通性和绝缘性，特别是经常插拔的线材

4. 焊接质量：确保焊点光滑牢固，避免冷焊或虚焊影响信号质量

5. 应变缓解：在线缆进入插头处做好应变缓解，防止线材断裂

XLR接口的正确接线是专业音频系统的基础，不仅影响音质表现，更关系到设备安全性。掌握美规与欧规的区别、平衡与非平衡接法的适用场景，以及专业的焊接技术，是每位音频工程师和爱好者的必备技能。通过本文介绍的接线方法、测试流程和故障排除技巧，您将能够构建一个噪声更低、可靠性更高的音频系统。记住，在专业音频领域，细节决定品质，一条正确接线的高质量XLR线缆，往往是出色音质的隐形功臣。随着音频技术的不断发展，XLR接口仍然是专业领域不可替代的连接标准，掌握其接线技术将继续为您带来稳定可靠的音频传输体验。
