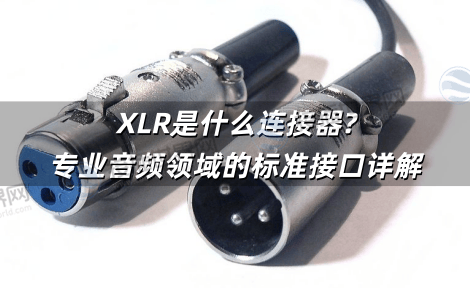

XLR是什么连接器?专业音频领域的标准接口详解

XLR连接器(俗称卡侬接口)是一种专业级的电气连接器，由美国Cannon Electric公司于20世纪40年代发明，以其平衡传输技术、高抗干扰能力和坚固的机械结构成为专业音频设备的全球标准接口，它通过三针设计实现差分信号传输，广泛应用于麦克风、调音台、功放及灯光控制系统，是录音棚、舞台演出和广播系统中不可或缺的核心组件，接插世界网将深入剖析XLR连接器的技术细节、应用场景及实操指南，为音频从业者和爱好者提供全面参考。

一、XLR连接器的定义与历史渊源

XLR连接器是一种圆形多针连接器，其名称源自原始设计版本的特征：

X系列：最初由Cannon Electric设计的基础型号。

Latch(弹簧锁)：后续版本增加的机械锁定装置，防止意外脱落。

Rubber(橡胶)：触点周围采用橡胶绝缘材料，提升安全性和耐久性。

该连接器由詹姆斯·H·坎农(James H. Cannon)发明，早期称为"Cannon X"连接器，后经迭代升级成为现代专业音频领域的标准接口。

二、核心结构与引脚定义

1. 物理结构组成

XLR连接器通常包含以下组件：

外壳：金属或高强度塑料材质，提供电磁屏蔽和机械保护。

触点：镀金或镀银处理(增强导电性和抗氧化性)，常见3针配置(另有4针、5针等变体)。

锁定机构：弹簧卡扣设计，确保连接稳固，适用于振动环境。

公头与母头：

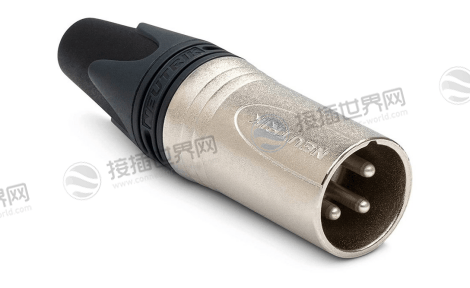

公头(Male)：带插针，用于信号输出端(如麦克风)。

母头(Female)：带插孔，用于信号输入端(如调音台)。

2. 引脚标准定义(以3针为例)

注：欧规设备可能将引脚2与3功能互换(引脚3为正相)，需根据设备手册调整。

三、工作原理：平衡传输与抗干扰机制

XLR的核心优势在于其平衡音频传输技术：

1. 差分信号传输：

引脚2(热端)和引脚3(冷端)分别传输相位相反、振幅相同的音频信号。

接收端将冷端信号反相后与热端叠加，使原始信号增强而噪声相互抵消(共模抑制)。

2. 幻象电源支持：

通过引脚2和3传输+48V直流电，为电容麦克风等设备供电，无需额外线路。

3. 长距离传输能力：

平衡传输机制可有效抑制电磁干扰(EMI)，支持最长100米的高质量信号传输。

四、主要应用场景

XLR连接器覆盖多个专业领域：

1. 专业音频系统：

麦克风、调音台、功放及监听音箱的连接，确保录音棚和现场演出的高保真音质。

2. 广播与影视制作：

摄像机外接麦克风、录音设备，满足广播级音频采集需求。

3. 舞台灯光控制：

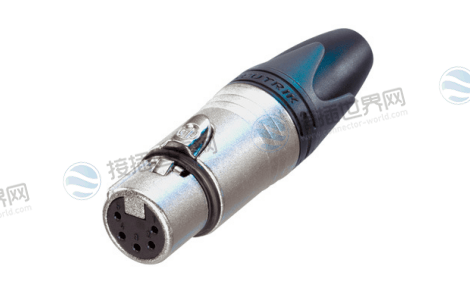

5针XLR用于DMX512协议，传输灯光控制信号。

4. 会议与工业系统：

会议对讲系统、工业传感器连接，依赖其抗干扰特性。

五、XLR连接器的优势与局限性

优势：

高信号质量：平衡传输提供高达120dB的信噪比，远胜非平衡接口(如RCA)。

机械可靠性：锁定设计防止脱落，金属外壳耐腐蚀，插拔寿命超5000次。

环境适应性：部分型号具备IP防护等级(如IP65)，适用于户外及恶劣环境。

局限性：

成本较高：相较于TRS或RCA接口，XLR线缆及接头价格更昂贵。

便携性不足：较粗的线缆和较大的接头体积可能限制移动设备使用。

六、选型与使用指南

1. 选型要点：

针数选择：音频传输选3针，灯光控制选5针，特殊设备(如内通系统)选6-7针。

材质优先：优选镀金触点和金属外壳，提升耐久性和导电性。

线缆匹配：长距离传输需选用低电容屏蔽双绞线(如24AWG无氧铜)。

2. 焊接规范：

引脚1连接屏蔽层，引脚2/3分接双绞线芯，避免引脚间短路。

3. 维护建议：

定期用无水酒精清洁氧化触点，存放于干燥环境，避免弯折超过15°。

七、未来发展趋势

数字化集成：支持AES/EBU数字音频标准，与USB或以太网协议融合。

小型化设计：迷你XLR(Mini XLR)在便携设备中普及。

无线技术结合：开发 hybrid 接口，保留平衡传输优势的同时减少布线限制。

XLR连接器凭借其革命性的平衡传输技术和坚固的设计，已成为专业音频设备互联的黄金标准。从录音棚到舞台，从广播站到会议厅，其高可靠性、卓越抗干扰能力和长距离传输性能持续支撑着全球音频产业的运行。未来，随着数字化和无线技术的发展，XLR接口将继续演进，但核心的工程价值仍不可替代。建议用户根据应用场景选择匹配的接口型号，并遵循规范操作以最大化其性能优势。
