XLR接口引脚定义详解：从标准规范到焊接实操指南

XLR接口(又称卡侬接口)作为专业音频领域的核心连接标准，其引脚定义直接关系到信号传输质量和设备安全性，接插世界网将以3针接口为基础，延伸至多针配置，系统讲解引脚功能、接线标准、焊接规范及常见应用场景，为音频工程师、音响爱好者和相关行业从业者提供实用技术参考。

一、XLR接口引脚标准定义

XLR接口的引脚设计遵循国际通用规范，但不同针数和地区标准存在差异。以下是核心引脚定义详解：

1. 3针XLR(最常见类型)

引脚1(Ground)：接地端，连接电缆屏蔽层，用于消除电磁干扰。此引脚采用长触点优先接触设计，插入时先导通、拔出后断开，避免插拔时产生冲击噪声。

引脚2(Hot/Positive)：信号正相端(美规标准)，传输原始音频信号。

引脚3(Cold/Negative)：信号反相端(美规标准)，传输镜像信号，用于平衡差分噪声抵消。

注：欧规/日规标准中，引脚2与引脚3功能互换(引脚3为正相，引脚2为反相)，连接时需根据设备说明书调整。

2. 多针XLR扩展定义

二、平衡传输原理与引脚协作机制

XLR接口的核心优势源于其平衡音频传输技术，通过引脚2和引脚3的协同工作实现：

1. 信号发送端：

引脚2传输原始信号(+信号)，引脚3传输反相信号(-信号)。

外部电磁干扰会同时影响两条信号线(引入同相噪声)。

2. 信号接收端：

设备将引脚3的信号反相后与引脚2叠加，使原始信号增强(+信号 + -信号 = 2倍信号)，噪声互相抵消(+噪声 噪声 = 0)。

3. 接地保护：

引脚1的屏蔽层进一步吸收残余干扰，保障长距离传输(最长100米)的稳定性。

三、引脚接线标准与焊接规范

1. 线缆与接头选择

线材要求：需使用双绞屏蔽线(如24AWG无氧铜芯)，屏蔽层覆盖率≥90%以抑制射频干扰。

接头类型：

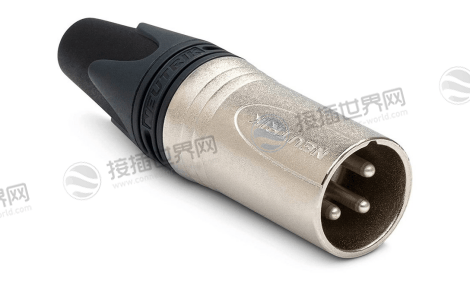

公头(Male XLR)：带插针，通常用于输出端(如麦克风)。

母头(Female XLR)：带插孔，通常用于输入端(如调音台)。

2. 焊接操作步骤

操作要点：

优先焊接引脚1，确保屏蔽层充分接地。

引脚2与3需采用双绞线缠绕，减少串扰。

使用热缩管绝缘，避免引脚间短路。

3. 幻象电源(+48V)的引脚支持

电容麦克风等设备需通过XLR接口获取幻象电源：

引脚2和引脚3同步传输+48V直流电，引脚1为接地回路。

需确保接收设备(如调音台)支持幻象供电，否则可能损坏设备。

四、常见问题与解决方案

五、应用场景与设备连接

1. 专业音频设备：

麦克风、调音台、功放采用3针XLR，通过平衡传输确保高信噪比。

2. 灯光控制系统：

5针XLR用于DMX512协议，引脚4-5传输控制信号。

3. 工业与广播系统：

6-7针XLR支持双向通信和供电，用于广播内通设备。

XLR接口的引脚定义不仅是音频连接的技术基础，更是保障信号质量的关键。随着数字音频和无线技术的发展，XLR接口持续演进(如迷你XLR、集成数字协议)，但其核心的平衡传输机制与引脚设计原则仍不可替代。建议用户在操作前严格查阅设备手册，区分美规/欧规标准，并使用高质量屏蔽线材以最大化接口性能。未来，XLR接口将在专业音频、工业控制及智能设备领域进一步拓展应用边界。
