泰科2-2324148-1是一款4位单排母端子护套型连接器，专为信号传输设计。其采用黑色紧凑屏蔽壳体，具备90°直角出线结构，支持电缆自由悬挂安装。该连接器具有可密封特性，提供有效的环境防护，工作温度范围为-40℃至105℃，适用于严苛工况。关键参数包括0.6mm接合插针直径与2mm中心线间距，无尖刃主体设计提升安全性。虽然不具备连接器位置保证功能，但其集成屏蔽层能保障信号完整性，满足工业自动化、仪器仪表等场景对稳定电气连接的需求。

一、2-2324148-1中文手册

分类	详情

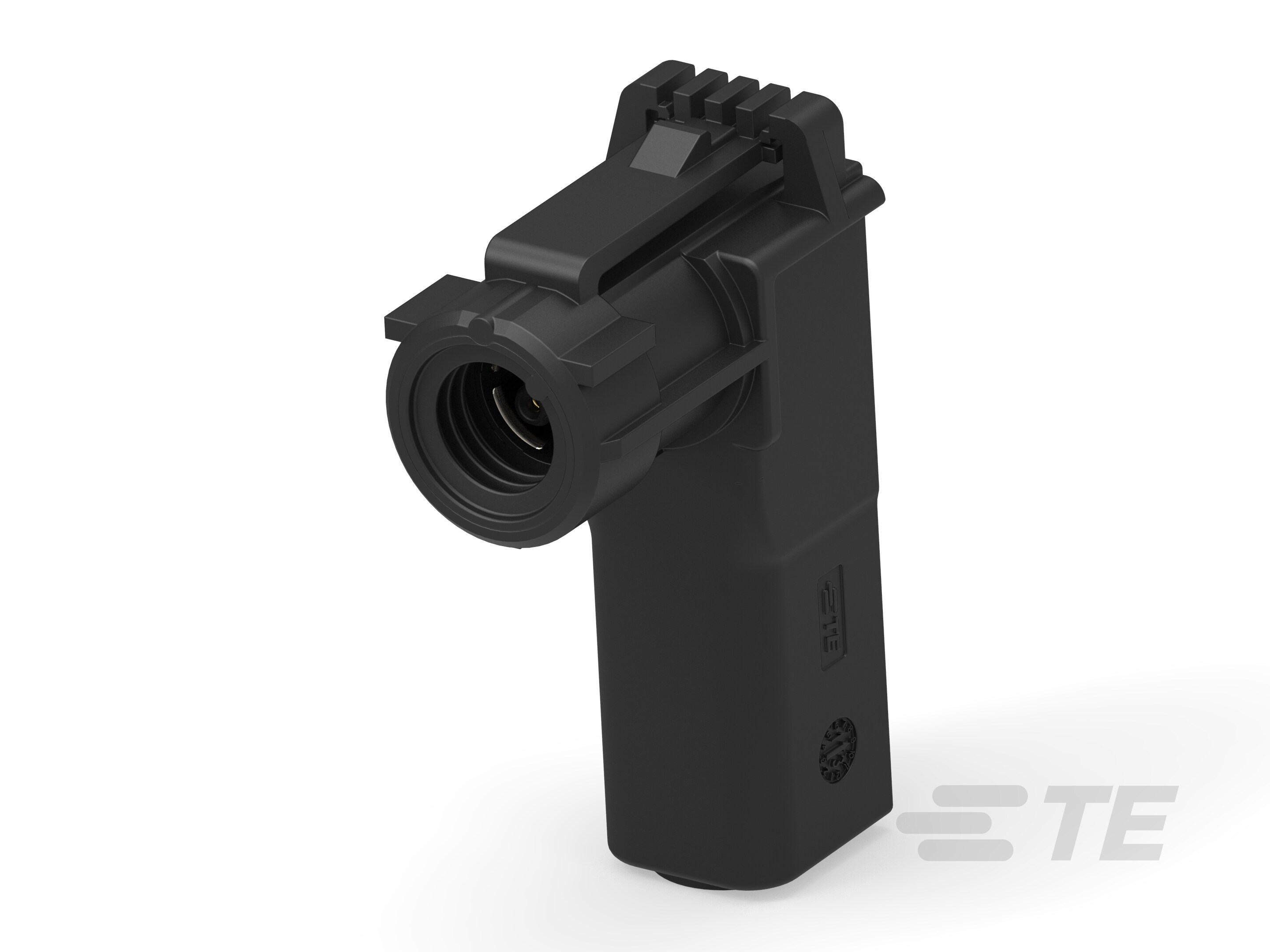

产品图
产品型号	2-2324148-1
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	4
出线角度	90°
连接器和键控代码	A
接合插针直径	.6mm[.024in]
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
中心线（间距）	2mm[.079in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
能够保证连接器位置	否
采购入口	2-2324148-1现货
原厂手册	2-2324148-1数据手册.PDF

二、2-2324148-1配套型号

三、2-2324148-1适用领域

泰科2-2324148-1连接器以其高稳定性与精密设计服务于以下核心领域：

1. 工业自动化系统

工作温度范围（-40℃至105℃）及屏蔽结构适应工厂机械的高振动、多电磁干扰环境，2mm间距4位单行布局保障信号端子精准对接，适用于传感器、PLC控制柜内部线缆的连接。

2. 汽车电子部件

键控代码A与0.6mm插针直径确保车载ECU、线束接口的防误插功能，屏蔽设计抑制行车电磁干扰，保障关键信号（如传感器数据）的传输完整性。

3. 户外能源设备

电缆自由悬挂安装方式适配逆变器、储能设备的紧凑布线，宽温耐受性（-40℃至105℃）承受极端气候，黑色壳体满足设备内部防可视性需求。

4. 通信与数据传输设备

屏蔽结构结合90°出线角度，优化路由器、基站内部高频信号传输的抗干扰能力，2mm间距平衡连接密度与电气隔离需求。

5. 医疗设备内部布线

无尖刃主体设计降低线缆损伤风险，宽温范围适配医疗设备消毒环境，信号级应用确保监测仪器数据传输的稳定性。

该连接器通过键控防误插、宽温域适应性及电磁屏蔽特性，为复杂应用场景提供可靠的信号连接解决方案。

四、2-2324148-1常见问题与解决方案

1. 应力集中导致安装失效

问题：自由悬挂式安装缺乏机械固定点，振动或外力易使电缆与连接器接合处产生疲劳断裂。

方案：增设应力消除卡扣或束线带，确保电缆弯曲半径≥5倍线径；必要时增加支撑架分散应力。

2. 密封性能退化

问题：IP67防护依赖密封面平整度，环境湿度＞80%RH或粉尘堆积可导致渗液。

方案：每月清洁密封槽并涂抹硅脂；高湿环境加装密封圈（材质需兼容-40~125℃）；定期进行气密性检测。

3. 0.6mm母端子接触异常

问题：插针公差配合偏差＞±0.05mm或硫化污染物导致接触电阻＞20mΩ。

方案：压接后使用光学投影仪验证高度（公差±0.03mm）；接触点用异丙醇+无纺布清除硫化物；每千次插拔更换端子。

4. 尼龙外壳结构劣化

问题：105℃以上环境持续运行或接触pH＜4/＞10的化学品引发溶胀变形。

方案：高温工况替换为金属外壳型号（如2-2324150-1）；强腐蚀环境增加氟树脂涂层；季度性进行3D尺寸扫描。

5. 键控A型对接偏差

问题：非对称键槽设计导致反插风险（错插力＜5N时无提示）。

方案：安装前用校位夹具预对准；接口处激光蚀刻键码标识；系统集成阶段进行防错测试（需≥8N错插阻力）。

应用环境特别提示

- 温度阈值：连续工作温度＞105℃时将缩短50%寿命（超过125℃直接停用）

- 屏蔽层处理：需使用EMI压接工具（如TE 58433-1）确保360°屏蔽层导通

- 电气匹配：Signal电路应用时线径建议≤22AWG，避免电流过载引发温升
