TE 2326910-5 线对线高压同轴母端子护套连接器 现货

泰科电子（TE Connectivity）的2326910-5型连接器是一款单孔位（1行1位）的母端子护套，专为800V电压架构下的线对线连接设计。该连接器采用180°直式出线结构，通过压接方式端接同轴电缆，支持-40°C至125°C的宽温工作环境。其叶绿色壳体为电缆自由悬挂安装而优化，具备抗高温特性（最高125°C），但不具备密封、屏蔽或连接器位置锁定功能。适用于需耐受高压与温度波动的特定电气互连场景。

一、2326910-5中文手册

分类	详情

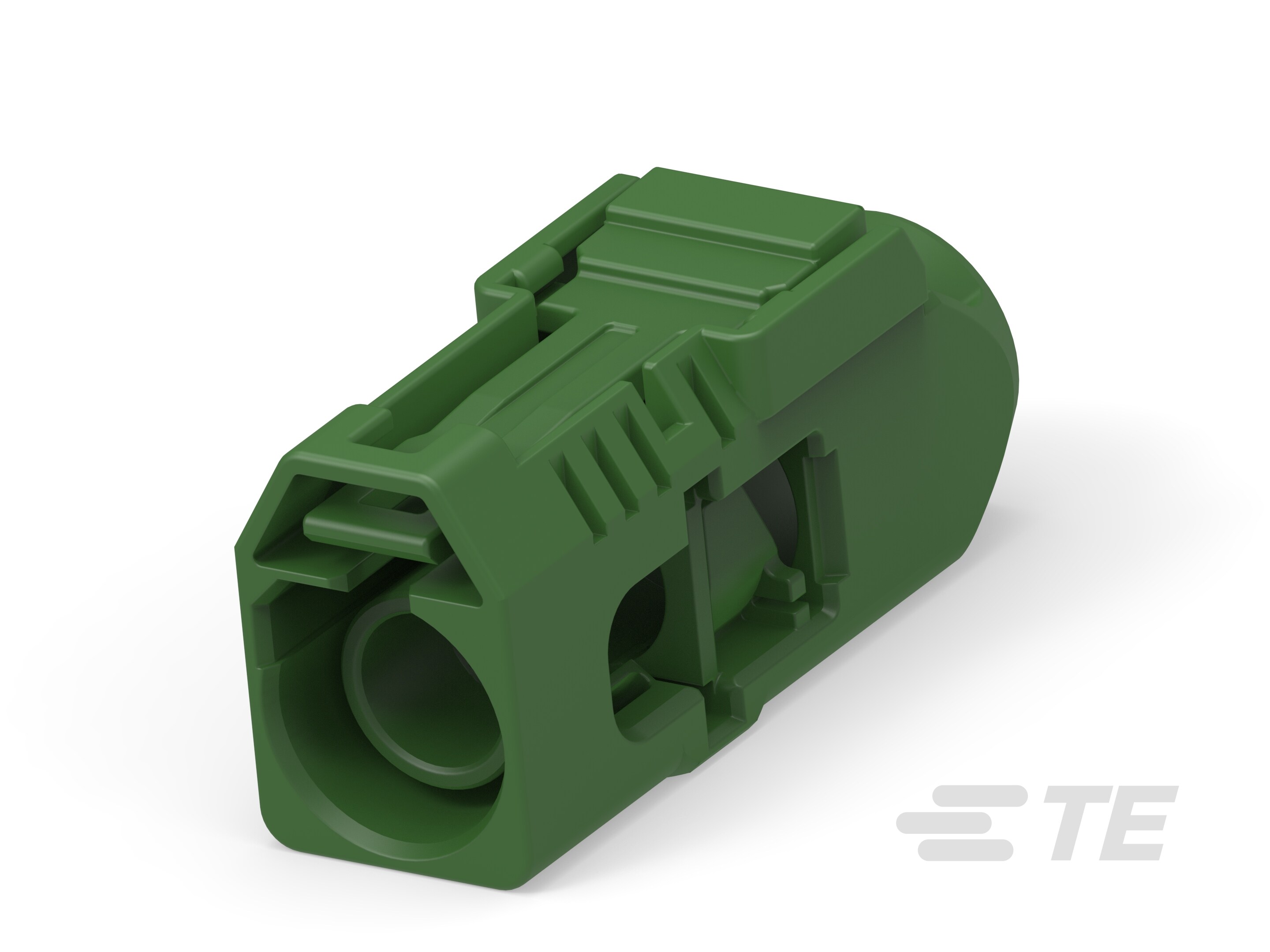

产品图
产品型号	2326910-5
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	E
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	叶绿色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326910-5现货
原厂手册	2326910-5数据手册.PDF

二、2326910-5配套型号

三、2326910-5适用领域

泰科2326910-5连接器凭借耐高温性能、紧凑结构及安全设计，主要适用于以下领域：

1. 汽车电子系统

键控代码E机制与180°出线角度有效防止误插，适配车载ECU线束、传感器接口等场景。800V高压架构兼容新能源车电控系统需求，-40℃至125℃工作温度范围保障极端温差环境下的信号稳定性。

2. 工业自动化控制

叶绿色外壳增强设备识别效率，同轴电缆结构优化抗干扰能力，适用于机床控制柜、电机驱动单元等高振动场景。压接线缆端接方式提升连接可靠性，满足持续电流传输需求。

3. 能源电力设备

125℃耐高温特性适配光伏逆变器、充电桩模块等散热受限场景。单点位自由悬挂安装简化紧凑空间内的线缆排布，无密封设计需配合外罩用于粉尘环境防护。

4. 通信传输设备

1位单行布局（180°出线）优化路由器、基站内部高频信号传输路径，同轴结构兼顾信号完整性与空间利用率，1A电流容量支持低功耗数据链路构建。

5. 仪器仪表装置

压接式端接工艺确保精密仪器内部弱电连接的长期稳定性，-40℃低温启动能力扩展至寒带地区设备应用，无屏蔽设计需避免强电磁干扰环境。

该连接器通过高压兼容性、宽温域耐受及定向键控设计，在汽车高压链路与工业信号传输中实现安全连接，叶绿色壳体提升设备维护时的组件辨识效率。

四、2326910-5常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏固定点支撑，易在外部振动或机械力作用下发生位移或脱开。

方案：加装应力消除组件（例如卡扣或绑带）以均衡电缆受力，或增设支撑架分散机械应力，确保连接稳固性。

2. 环境防护缺失

问题：不可密封设计在潮湿或多尘场景下易导致污染物侵入，影响电气性能稳定。

方案：控制环境湿度低于80%RH，定期清洁接口区域；需要时采用外部密封套件或升级为密封型号。

3. 端子接触不良

问题：1A母端子压接工艺误差或表面氧化可引发接触电阻异常升高，中断信号传输。

方案：执行压接操作时保持高度公差在±0.2~0.5mm范围；利用专用工具清除氧化物层；故障高发时更换端子。

4. 外壳高温退化风险

问题：125°C高温上限条件下可能诱发外壳软化或变形，削弱机械强度。

方案：避免暴露于高于125°C环境或腐蚀性介质；高温应用中选用耐热材料替代方案；定期检测外壳完整性并维护。

5. 键控对位偏差

问题：键控代码E与公端不匹配或安装偏移会降低连接可靠性，造成对接失败。

方案：安装前验证键控代码一致性；应用对准辅助工具精准定位，确保接口正确啮合。
