泰科TE2203571-7缆到缆公护套连接器800V宽温现货
泰科2203571-7是一款单行单位的缆到缆连接器，采用公端子护套设计，适用于电线和电缆的端接。其标称电压架构为800V，端子额定电流最大1A，通过压接方式进行线缆端接，出线角度180度。工作温度范围覆盖-40°C至125°C，壳体为蓝灰色，适合自由悬挂安装的无密封要求场景。该连接器支持同轴电缆类型，不具备屏蔽功能，且无法保证连接器位置锁定机制。
一、2203571-7中文手册
| 分类 | 详情 |
|---|---|

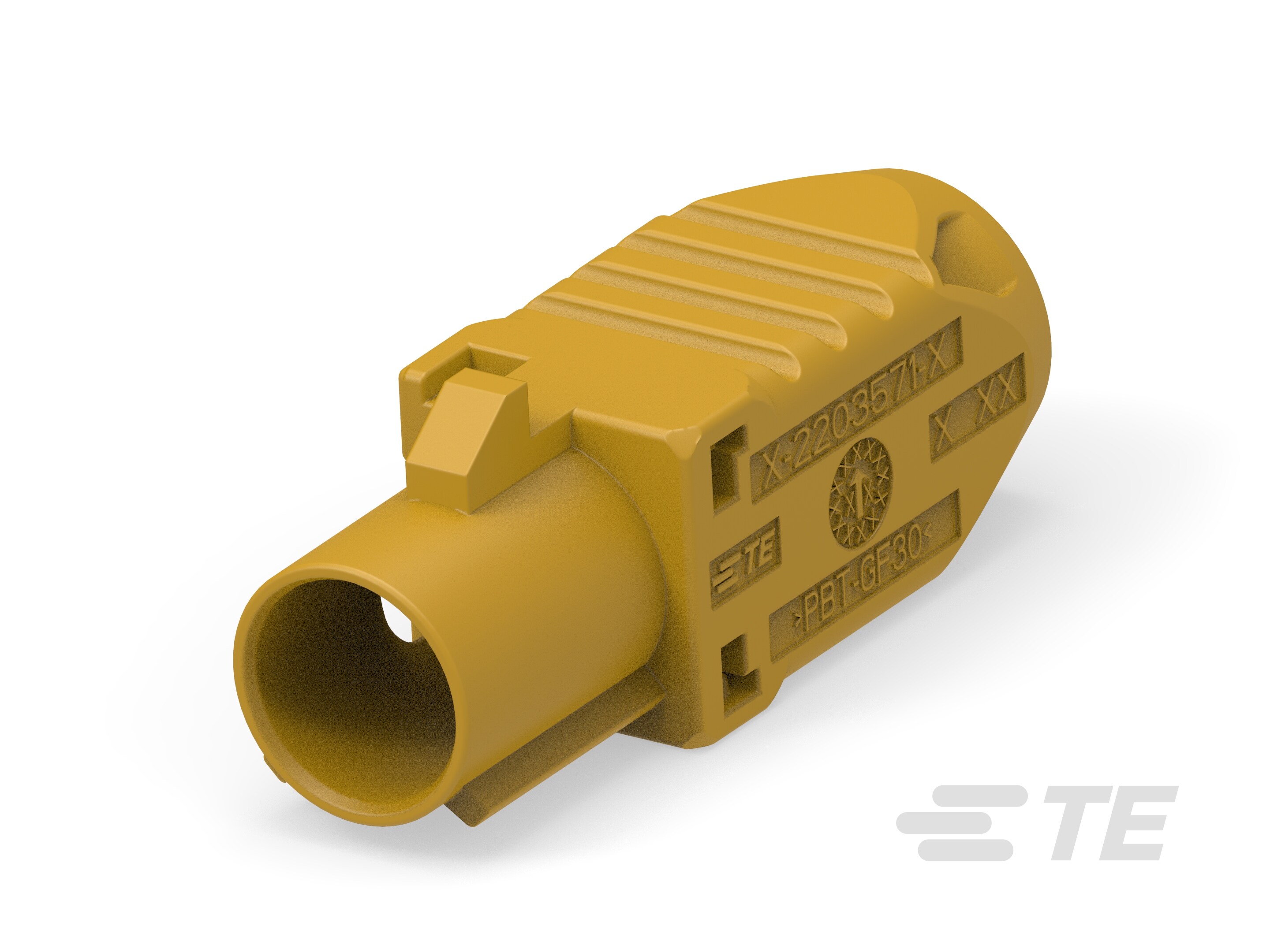

| 产品图 |  |
| 产品型号 | 2203571-7 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | G |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 蓝灰色 |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2203571-7现货 |
| 原厂手册 | 2203571-7数据手册.PDF |
二、2203571-7配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2326914-0 |  |
| 2326914-7 |  |
| 更多配套型号查询 | 2203571-7配套型号大全 |
三、2203571-7适用领域
泰科2203571-7连接器基于其单点高精度连接及耐候特性，主要适用于以下专业领域：
1. 工业控制系统
适配场景：PLC控制柜、自动化设备信号接口。180°出线角度优化电缆弯曲半径，自由悬挂安装（电缆安装）简化紧凑空间布线；125℃高温耐受性（-40℃至125℃范围）保障高温机柜内稳定传输1A小电流信号。
关键特性：800V电压架构兼容工业低压传感器，同轴电缆支持减少信号干扰（但无屏蔽设计，需避免强电磁环境）。
2. 汽车低压电子单元
核心应用：车内ECU辅助电路、线束分支节点。键控代码G提供基础防误插机制（需配合对应母端），压接端子确保22-24 AWG同轴线缆的牢固端接；蓝灰色外壳区分于主流黑色接口，便于维修辨识。
局限说明：无密封设计，仅适用于驾驶舱等干燥环境；无连接器位置锁定功能，振动场景需依赖外部固定。
3. 消费电子与智能设备
功能定位：智能家居控制器内部连接、小型家电PCB信号跳线。1位单行结构节省空间，125℃耐温覆盖设备发热区域；1A电流支持弱电控制回路，同轴传输适配音频模块等低频信号场景。
4. 医疗设备内部接线
适用场景：监护仪、影像设备非液体接触区的板间连线。无金属外壳设计避免干扰精密电路，蓝灰色壳体提升内部线缆辨识度；快速压接工艺简化设备组装流程，支持重复拆装维护。
选型注意
防护限制：无IP密封能力，禁用于户外/潮湿场景；无端子锁止机构，高振动环境需增加应力消除附件。
电气边界：1A电流上限及无屏蔽特性限定了其在低功率、弱干扰场景的专用性，如汽车传感器反馈回路或工业信号采集节点。
该连接器以紧凑性、高温耐受性及灵活布线的特点，聚焦于小信号传输场景的系统内部连接，需严格匹配环境与电气要求部署。
四、2203571-7常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏机械固定点，振动或外力易导致连接器位移。
方案：增加应力消除卡扣或绑带固定电缆，优化布线路径分散应力，避免线缆单点受力。
2. 密封防护失效
问题：非密封设计（产品资料标注「可密封:否」），污染物易侵入潮湿或高尘环境。
方案：避开高压冲洗区域，若需防护建议改用密封型号；定期清理接口异物，控制环境湿度≤70%RH。
3. 同轴端子接触异常
问题：压接公差超限（±0.2mm）或端子氧化导致信号传输中断。
方案：使用精密压接工具确保高度公差，采用同轴接口专用清洁剂处理氧化层，定期检测接触电阻。
4. 高温环境外壳变形
问题：尼龙材质（工作温度上限125°C）在发动机舱等高温区可能软化变形。
方案：高温场景（>100°C）更换金属外壳型号；定期检查灰蓝色外壳完整性，避免接触机油等有机溶剂。
5. 键控对位偏差
问题：键控代码G未与匹配公端对准，致机械连接失效。
方案：安装前双重核验公母端键控标识（代码G），使用导向柱辅助定位，禁止强行插合。
