泰科TE 2385337-1连接器中文手册_现货采购_配套型号指南

泰科2385337-1是一款单孔位公端子护套型连接器，专为电缆对电缆的信号传输应用设计。其核心特性包括：额定电压800V，最大电流1A；操作温度范围覆盖-40℃至125℃，满足严苛环境需求；采用180°出线角的自由悬挂式安装，使用压接方式进行线缆端接。该连接器壳体呈乌黑色，无密封和屏蔽功能，适用于信号电路（如工控或汽车线束）。具备TE标准的A型键控编码，可与直径0.5mm的公端子匹配插接，但不提供连接器位置保证（CPA）功能。

一、2385337-1中文手册

分类	详情

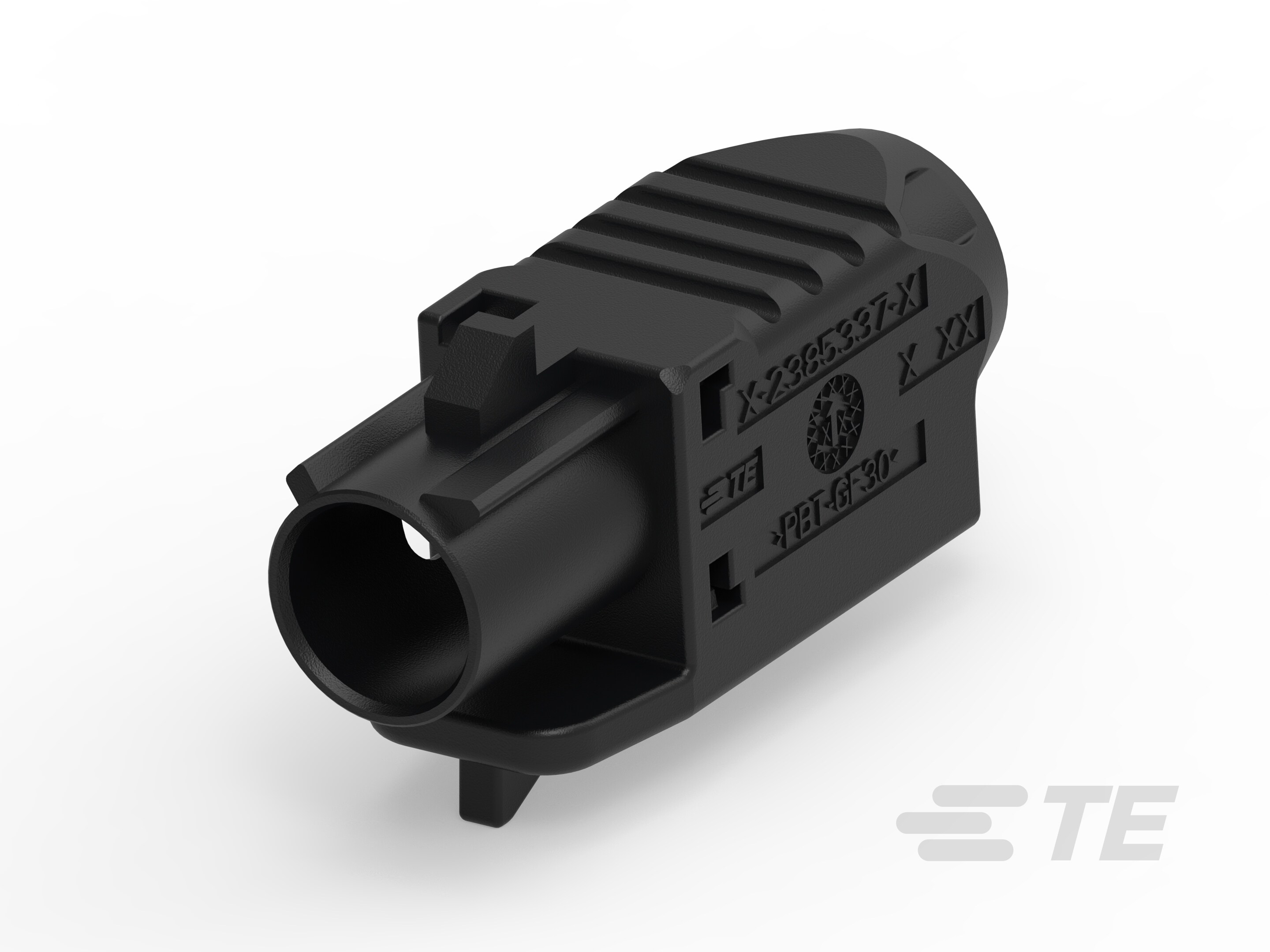

产品图
产品型号	2385337-1
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	A
接合插针直径	.5mm[.019in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色
工作温度（最大值）	125°C[257°F]
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2385337-1现货
原厂手册	2385337-1数据手册.PDF

二、2385337-1配套型号

配套型号	产品图

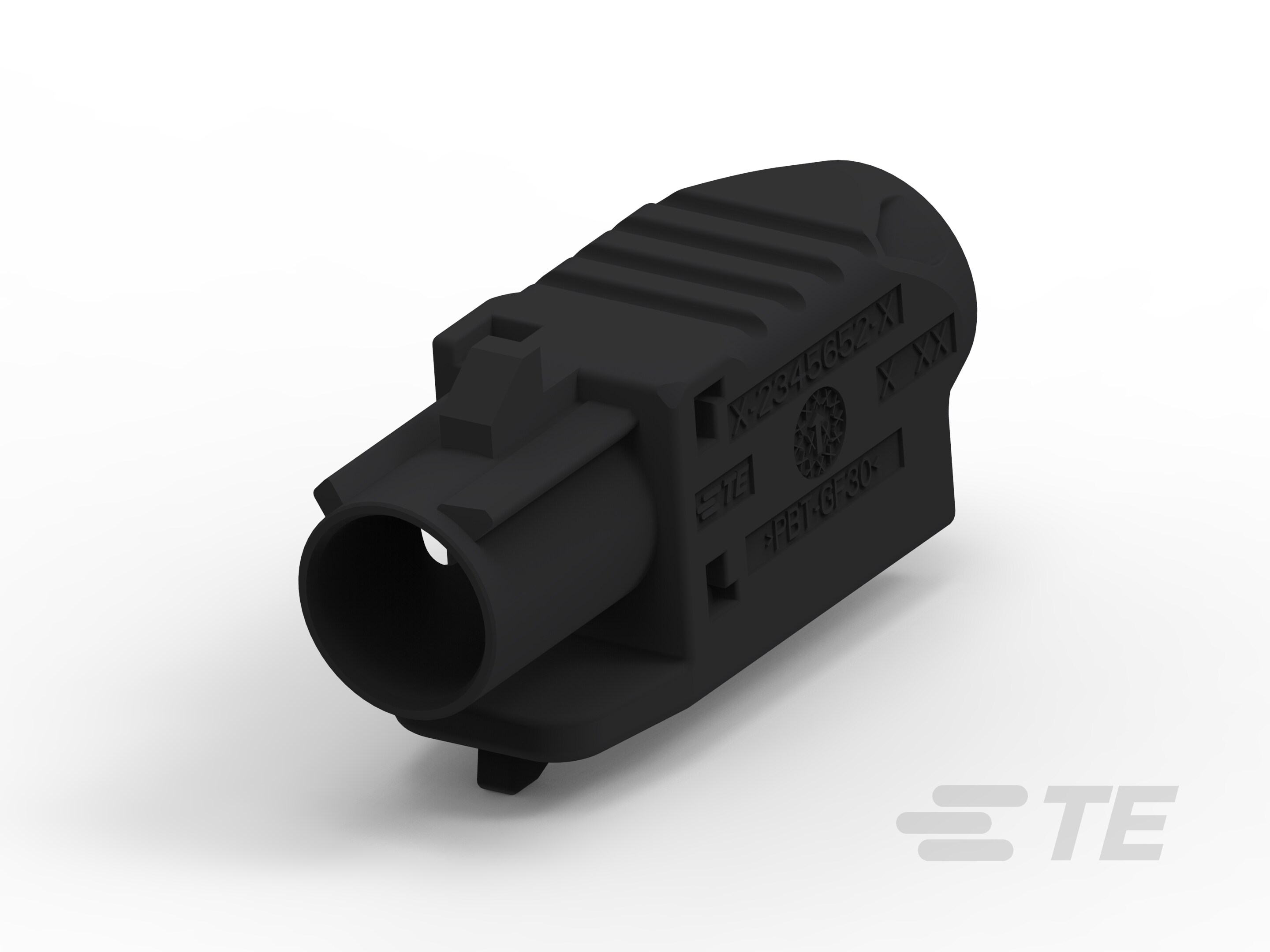

2345652-1
更多配套型号查询	2385337-1配套型号大全

三、2385337-1适用领域

泰科2385337-1连接器作为高精度信号传输组件，凭借其紧凑设计、宽温适应能力及稳定的电气性能，适用于以下关键领域：

1. 工业自动化控制

适配场景：适用于PLC控制系统、传感器信号传输及小型设备内部布线。180°出线设计优化空间布局，压接式线缆端接确保高振动环境下的连接稳定性（-40℃至125℃宽温域满足工业级热循环需求）。

核心优势：800V电压架构提供电气安全冗余，单点位精准对接支持微型化设备集成。

2. 汽车电子辅助系统

适配场景：用于车载娱乐系统、低压传感器接口等非安全关键单元。公端子护套结构防止安装松脱，乌黑色外壳契合车规级抗紫外线要求。

核心优势：0.5mm插针直径实现微型化插合，1A信号电流承载能力保障数据采集可靠性。

3. 医疗设备监测模块

适配场景：适配监护仪、便携诊断设备等低压信号传输场景。自由悬挂安装方式简化狭小空间布线，宽温域兼容医疗设备消毒温度循环。

核心优势：无金属屏蔽设计避免医疗影像设备电磁干扰，符合信号级电路传输标准。

4. 通信设备内部互联

适配场景：用于路由器、交换机等设备板间跳线。单行单点布局减少高速信号串扰，180°出线角度提升机箱内线缆管理效率。

核心优势：精密压接端子保证高频信号完整性，工作温度上限125℃适应密集部署环境。

5. 消费电子产品

适配场景：微型智能家居控制器、可穿戴设备内部连接。1位结构节省PCB空间，压接工艺支持细径线缆（26-30AWG）可靠端接。

核心优势：800V耐压设计显著高于消费电子需求，增强绝缘失效容错能力。

总结：该连接器通过极简单点结构实现精准信号传输，自由悬挂安装适配高密度布线场景，压接式线缆端接与宽温域性能保障工业、汽车及医疗领域的长期连接稳定性。乌黑色外壳满足设备内部模块的隐蔽性需求，800V高压架构为低压系统提供额外安全裕度。

四、2385337-1常见问题与解决方案

1. 安装松动或脱落

问题： 自由悬挂式安装缺乏机械固定点，在振动或外力牵引下易发生位移或脱离。

方案： 加装应力消除附件（如卡扣或绑带），确保线缆受力点分散至加固结构，避免应力集中于连接器接口。

2. 密封防护不足

问题： 产品无密封设计，在潮湿或多污染物环境中易导致内部元件腐蚀或短路。

方案： 若需防护，可在外部添加防护套管，严格管控环境湿度（建议≤80%RH），并定期清理接口残留物。

3. 端子接触异常

问题： 0.5mm公端子在压接高度偏差（超±0.05mm）或氧化时，接触电阻升高引发信号失真。

方案： 使用精密压接工具控制公差，定期用无水乙醇清洁端子表面，严重氧化时更换新端子。

4. 高温环境壳体变形

问题： 尼龙外壳在接近125℃上限温度时可能软化变形，影响结构稳定性。

方案： 高温应用场景建议切换金属外壳型号（如支持机型），或增设散热结构使工作温度≤100℃。

5. 键控匹配失误

问题： 键控代码A未与对应母端型号配对，强行连接导致结构损伤。

方案： 操作前双重验证公母端键控代码一致性，使用导向夹具辅助插合，避免错位施压。
