泰科TE 2386608-3连接器中文手册_现货采购_配套型号指南

泰科2386608-3是一款2位单排电缆安装型公端子护套连接器，采用180°出线设计，中心间距8mm，端子接插直径0.5mm。该连接器适用于线缆互连场景，壳体为淡蓝色，采用压接式线缆端接，无密封及屏蔽功能。其工作温度范围为-40°C至105°C（-40°F至221°F），关键特性包括键控代码C标识及自由悬挂式安装结构，确保在工业温度环境下实现稳定电气连接。该设计符合电缆对电缆连接系统的标准要求。

一、2386608-3中文手册

分类	详情

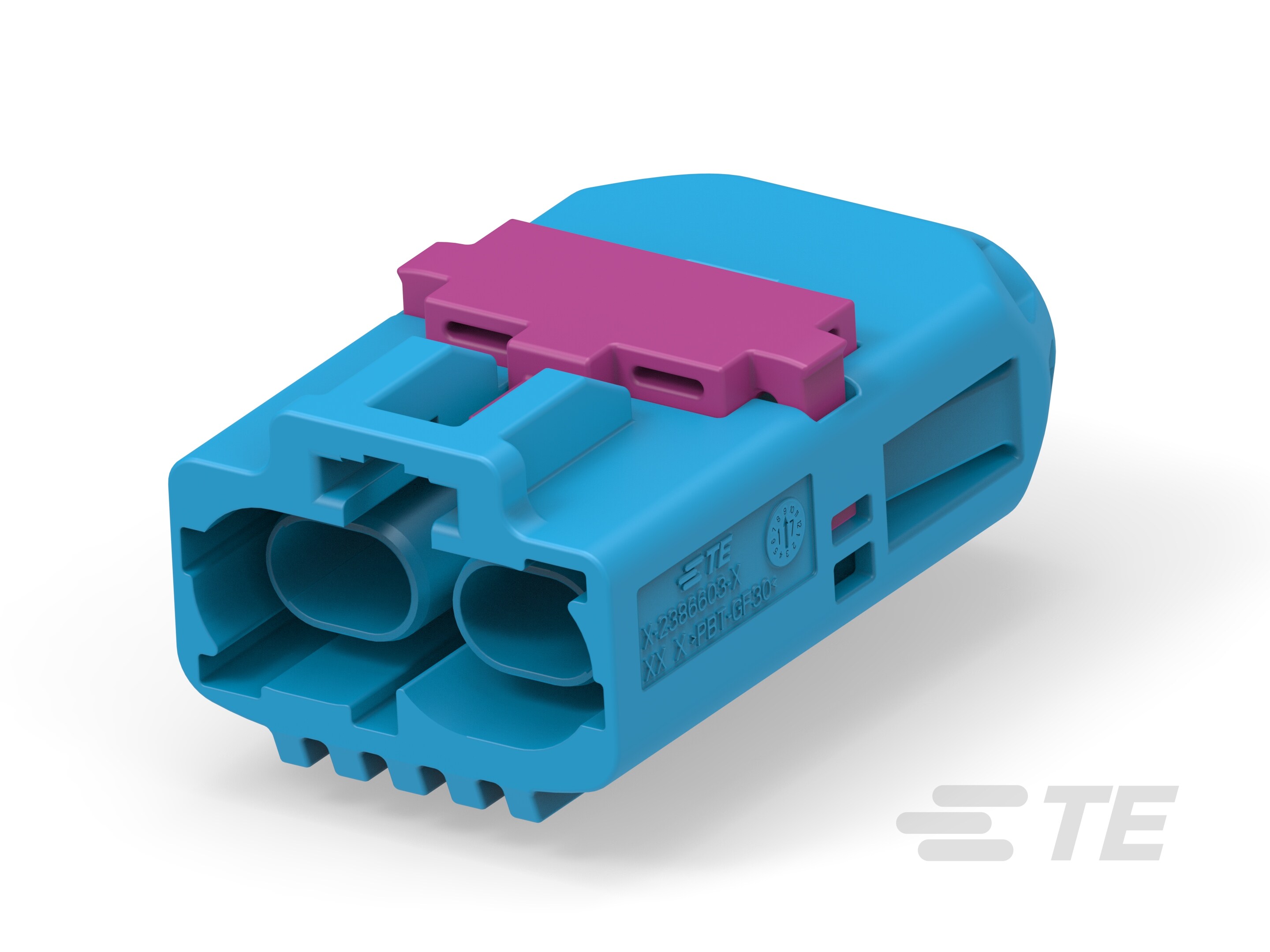

产品图
产品型号	2386608-3
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
出线角度	180°
连接器和键控代码	C
接合插针直径	.5mm[.02in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡蓝色
中心线（间距）	8mm[.315in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2386608-3现货
原厂手册	2386608-3数据手册.PDF

二、2386608-3配套型号

三、2386608-3适用领域

泰科2386608-3连接器凭借其可靠性、键控机制及宽温设计，适用于多种信号传输场景，尤其在电缆连接应用中提供稳定性能。该产品采用缆到缆系统，结合自由悬挂安装和压接端接，确保了高速数据传输和灵活布局。主要应用领域如下：

1. 工业自动化与控制系统：公端子护套和键控代码C防止操作失误，宽工作温度范围（-40°C至105°C）及180°出线角度适配高振动工厂环境，支持传感器信号传输和设备控制链路。自由悬挂安装简化紧凑空间布线，提升设备维护效率。

2. 汽车内部线束管理：键控代码C确保精准对准，避免信号干扰，适用于车载ECU和辅助控制单元。压接端接提供牢固连接，结合8mm间距优化信号完整性，淡蓝色壳体便于快速识别与安装，工作温度耐受汽车引擎舱高温变化。

3. 通信设备内部接线：缆到缆连接模式支持路由器、交换机等设备的高频数据传输，1行2位布局降低电磁干扰风险。压接端接增强抗振动能力，宽温范围适应机房温控环境，淡蓝色设计辅助维护人员快速定位部件。

4. 消费电子产品制造：压接端接和自由悬挂安装简化组装流程，适用于家电控制器和智能设备内部线缆接口。键控代码提升信号可靠性，8mm间距支持高密度电路板连接，温度范围覆盖各类室内电子使用需求。

5. 仪器与测量设备：公端子护套确保稳定对接，工作温度范围兼容实验室及工业监控系统，自由悬挂安装便于线缆布局调整。键控机制保护微弱信号传输，减少数据采集误差，适用于传感器集成和轻工业应用。

该连接器通过键控对准、压接可靠性和宽温性能，实现复杂环境下的长期稳定连接，淡蓝色壳体进一步优化工业及电子设备中的视觉辨识度。

四、2386608-3常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，振动或外力易导致连接器位移或脱落。

方案：增设应力消除卡扣或绑带固定电缆，在长距离布线中增加支撑架分散应力。

2. 防尘防水能力缺失

问题：非密封设计（资料明确"可密封：否"），潮湿或多尘环境下污染物易侵入端子区域。

方案：避免在IP防护要求场景使用，必要时外部灌注密封胶（需验证兼容性），控制环境湿度≤80%RH。

3. 端子接触失效

问题：压接端子高度偏差超±0.05mm（行业标准）易导致接触电阻异常，长期使用可能氧化。

方案：使用经校准的压接工具控制公差，定期用100%乙醇清洁端子，每500次插拔后检测导通性。

4. 外壳耐候性风险

问题：尼龙外壳在>80℃环境（工作温度上限105℃）长期使用可能加速老化，接触有机溶剂易溶胀变形。

方案：避开强酸/碱及酮类溶剂环境，持续高温场景下每年更换，化学环境建议改用金属外壳型号。

5. 连接定位偏差

问题：键控代码"C"型设计（产品资料注明）未安装到位时可能错插，180°出线角度增加对准难度。

方案：使用带键槽定位的安装治具，插入时确保听到"咔嗒"锁扣声，定期检查锁扣弹性件状态。
